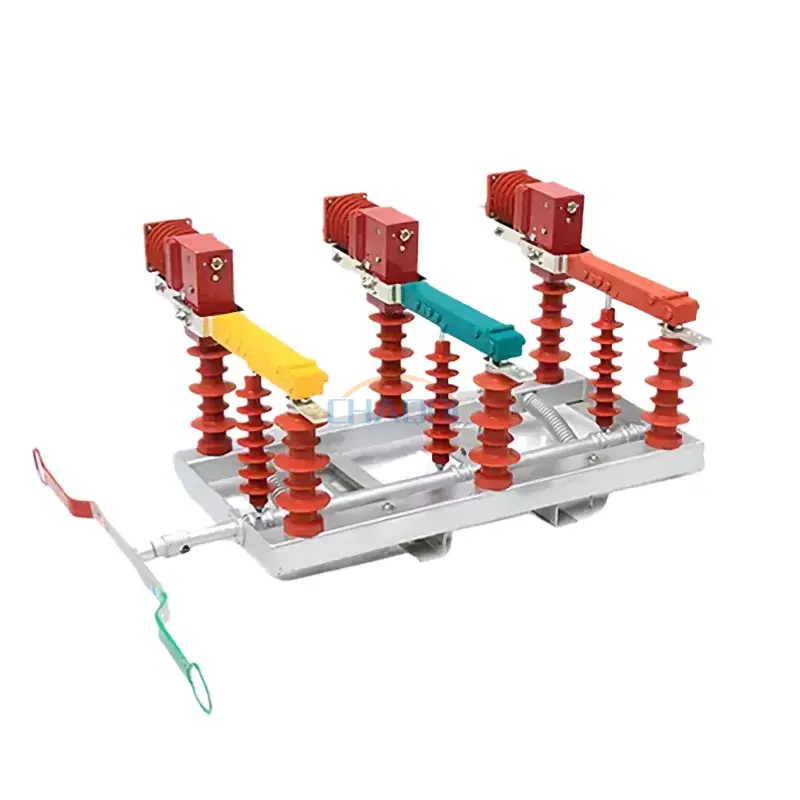

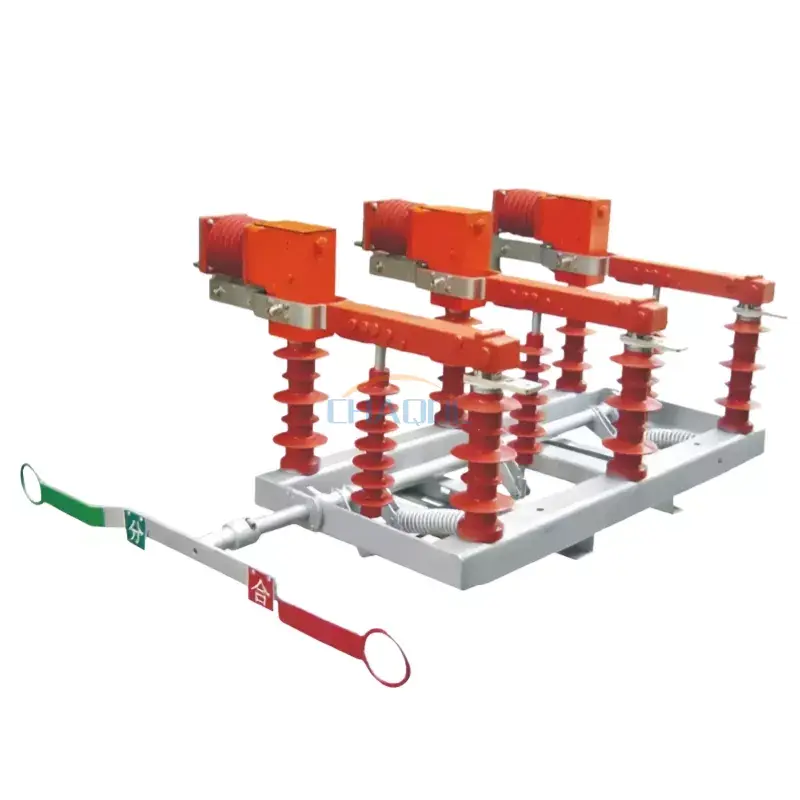

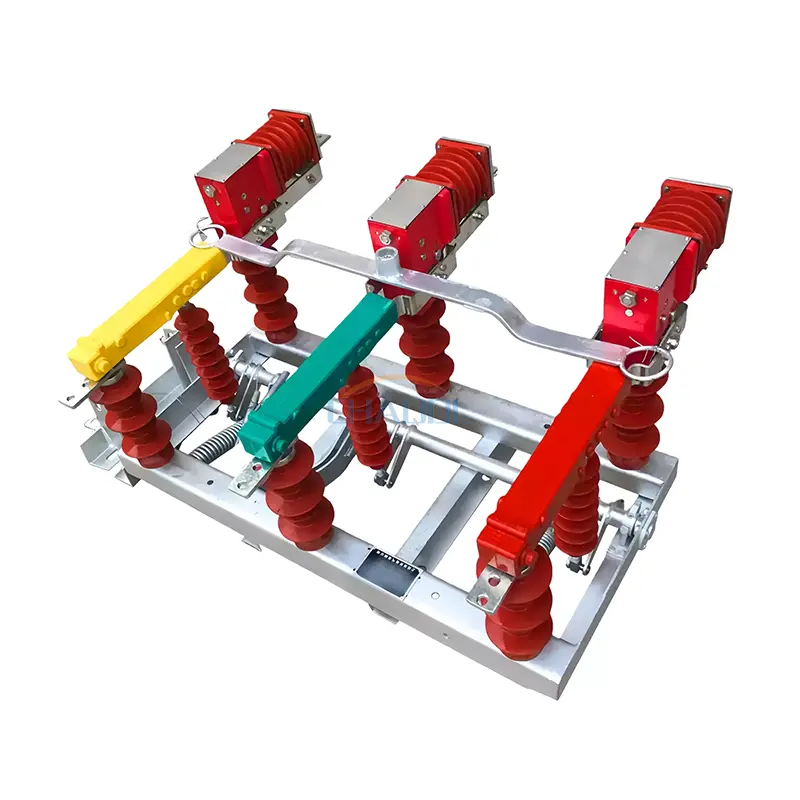

آؤٹ ڈور ہائی وولٹیج لوڈ سوئچ

پروجیکٹ کا نام

پیرامیٹر کی قدر

شرح شدہ وولٹیج

12KV

شرح شدہ تعدد

50Hz

شرح شدہ کرنٹ

630A

ریٹیڈ فعال لوڈ بریکنگ کرنٹ

630A

ریٹیڈ بند لوپ بریکنگ کرنٹ

630A

درجہ بند فعال لوڈ بریکنگ کرنٹ کا 5%

31.5A

ریٹیڈ کیبل چارجنگ اور بریک کرنٹ

10A

ریٹیڈ بغیر لوڈ ٹرانسفارمر توڑنے کی صلاحیت

1600KVA

کیپسیٹر بینک کا ریٹیڈ بریکنگ کرنٹ

100A

1 منٹ کی پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے۔

42/48KV

بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے۔

75/85KV

شرح شدہ قلیل وقت کرنٹ کا سامنا (تھرمل استحکام)

20KA

شرح شدہ شارٹ سرکٹ دورانیہ

4S

شرح شدہ چوٹی موجودہ کا مقابلہ (متحرک استحکام)

50KA

شرح شدہ شارٹ سرکٹ کرنٹ

50KA

مکینیکل زندگی

10000次

ویکیوم آرک بجھانے والے رابطوں کی پہننے کی موٹائی جائز ہے۔

1 ملی میٹر

دستی آپریٹنگ ٹارک

≤200N.m

لوڈ بریک سوئچ کے لیے ویکیوم انٹرپرٹر کی اسمبلی اور ایڈجسٹمنٹ

رابطہ خلا

5±1 ملی میٹر

سوئچنگ کی اوسط رفتار

1.1±0.2m/s

تین فیز ٹرپنگ بیک وقت نہیں ہوتی۔

~5ms

تھری فیز سوئچنگ مطابقت پذیر نہیں ہے۔

2 ملی میٹر

چارج شدہ جسموں کے درمیان فاصلہ اور زمین کی نسبت ان کا فاصلہ۔

200 ملی میٹر

اہم سرکٹ مزاحمت

≤150μΩ
