قابل اعتماد درمیانے وولٹیج کی تقسیم محفوظ سوئچنگ، مؤثر فیڈر مینجمنٹ، اور قابل اعتماد بیرونی آلات پر منحصر ہے۔انکیانگ پاورفراہم کرتا ہے24کے وی پول ماونٹڈ SF6 لوڈ بریک سوئچ، اوور ہیڈ پاور ڈسٹری بیوشن نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے جو قابل اعتماد لوڈ سوئچنگ، لچکدار آپریشن، اور ڈسٹری بیوشن آٹومیشن سسٹم کے ساتھ عملی انضمام کی ضرورت ہے۔ اس کے آپریٹنگ اصول، تکنیکی وضاحتیں، اور تنصیب کے تقاضوں کو سمجھنا یوٹیلٹیز، صنعتی آپریٹرز، اور برقی ٹھیکیداروں کو باخبر خریداری کے فیصلے کرنے میں مدد کرتا ہے۔

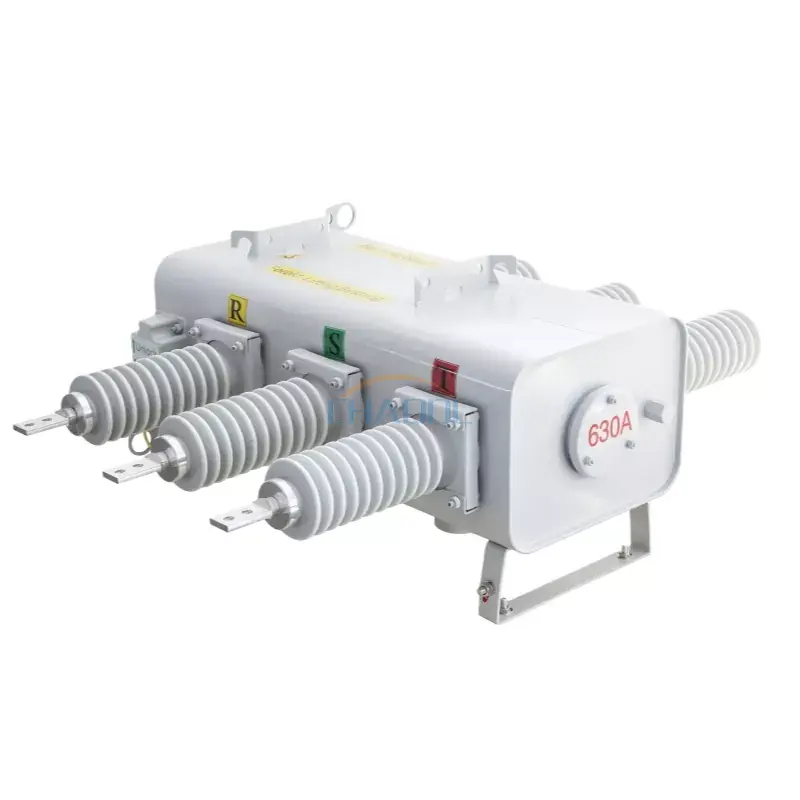

ایک 24kV پول ماؤنٹڈ SF6 لوڈ بریک سوئچ ایک آؤٹ ڈور میڈیم وولٹیج سوئچنگ ڈیوائس ہے جو سلفر ہیکسا فلورائیڈ (SF6) گیس کو موصلیت اور قوس کے خاتمے کے لیے استعمال کرتی ہے۔ یوٹیلیٹی پول پر نصب، یہ آپریٹرز کو لوڈ کرنٹ کو کنٹرول کرنے، اوور ہیڈ فیڈرز کو قابل انتظام حصوں میں تقسیم کرنے، اور منصوبہ بند سوئچنگ آپریشنز کو سپورٹ کرنے میں مدد کرتا ہے۔ Anqiang Power FLW34-24 سیریز 630A ریٹیڈ کرنٹ، 11kV، 24kV، اور 33kV کے وولٹیج کے اختیارات، اور دستی، الیکٹرک، اور ریموٹ آپریٹنگ آپشنز کے ساتھ درج ہے۔ یہ گائیڈ اس کے کام کے اصول، اہم تکنیکی پیرامیٹرز، ایپلی کیشنز، انتخاب کے معیار، اور تقسیم کے نیٹ ورک کے منصوبوں کے لیے دیکھ بھال کے تحفظات کی وضاحت کرتا ہے۔
ایک 24kV پول ماؤنٹڈ SF6 لوڈ بریک سوئچ ایک آؤٹ ڈور سوئچنگ ڈیوائس ہے جو میڈیم وولٹیج اوور ہیڈ ڈسٹری بیوشن نیٹ ورکس میں استعمال ہوتی ہے۔ اس کا بنیادی مقصد اس کی درجہ بند آپریٹنگ شرائط کے تحت مخصوص لوڈ کرنٹ بنانا اور ان میں خلل ڈالنا ہے۔ فیڈر کے ساتھ منتخب پوائنٹس پر کنٹرول شدہ سوئچنگ کو فعال کرنے سے، یہ یوٹیلٹیز کو بجلی کی تقسیم کا انتظام کرنے اور آپریشنل مقاصد کے لیے حصوں کو الگ کرنے میں مدد کرتا ہے۔
اصطلاح تین اہم خصوصیات کو بیان کرتی ہے:
انکیانگ پاور FLW34-24 پروڈکٹ 11kV، 24kV، اور 33kV ریٹیڈ وولٹیج کے اختیارات کے لیے درج ہے، جس کا ریٹیڈ کرنٹ 630A ہے۔ مناسب ترتیب کا انتخاب نیٹ ورک کی برقی ضروریات اور مینوفیکچرر کی تصدیق شدہ مصنوعات کی درجہ بندی کے مطابق ہونا چاہیے۔
ایک سادہ منقطع کرنے والے کے برعکس، لوڈ بریک سوئچ کو مخصوص لوڈ کرنٹ میں خلل ڈالنے کے لیے ڈیزائن کیا گیا ہے۔ تاہم، اسے خود بخود ایک سرکٹ بریکر کے طور پر نہیں سمجھا جانا چاہیے جو ہر شارٹ سرکٹ کرنٹ میں خلل ڈالنے کے قابل ہو۔ مطلوبہ خرابی کا تحفظ ایک مربوط حفاظتی نظام اور مناسب آلات کے ذریعے فراہم کیا جانا چاہیے۔
آپریٹنگ اصول مکینیکل رابطے کی حرکت کو SF6 گیس کی برقی موصلیت اور آرک بجھانے والی خصوصیات کے ساتھ جوڑتا ہے۔ جب روابط کرنٹ لے جانے کے دوران الگ ہوجاتے ہیں، تو ان کے درمیان ایک برقی قوس بن سکتا ہے۔ سوئچنگ چیمبر کو ڈیوائس کے مخصوص آپریٹنگ حالات کے تحت اس آرک کو کنٹرول کرنے اور بجھانے کے لیے ڈیزائن کیا گیا ہے۔
جب سوئچ بند ہوتا ہے، تو اس کے کنڈکٹیو رابطے مطلوبہ موجودہ راستہ فراہم کرتے ہیں۔ بجلی اوور ہیڈ ڈسٹری بیوشن سرکٹ کے ذریعے ڈاون اسٹریم ٹرانسفارمرز، صنعتی سہولیات، تجارتی عمارات، یا دیگر منسلک بوجھ تک بہتی ہے۔
جب ایک مجاز سوئچنگ آپریشن کی ضرورت ہوتی ہے، تو آپریٹنگ میکانزم رابطوں کو منتقل کرتا ہے۔ SF6 پر مبنی مداخلت کا نظام رابطہ علیحدگی کے دوران پیدا ہونے والے قوس کو بجھانے میں مدد کرتا ہے، بشرطیکہ موجودہ اور سوئچنگ کی حالتیں آلات کی درجہ بندی کی صلاحیت کے اندر رہیں۔
آپریٹرز ڈسٹری بیوشن فیڈر کو حصوں میں تقسیم کرنے کے لیے اسٹریٹجک طور پر واقع سوئچ استعمال کر سکتے ہیں۔ یہ انتظام منصوبہ بند دیکھ بھال، لوڈ ٹرانسفر، اور نامزد نیٹ ورک سیکشنز کو الگ تھلگ کرنے میں معاونت کرتا ہے۔ اصل فالٹ آئسولیشن پروٹیکشن اسکیم، فالٹ ڈیٹیکشن، سوئچنگ سیکوینس، اور اپ اسٹریم اور ڈاون اسٹریم ڈیوائسز کے ساتھ کوآرڈینیشن پر منحصر ہے۔
منتخب کنفیگریشن پر منحصر ہے، سوئچ دستی، الیکٹرک، یا ریموٹ آپریشن کو سپورٹ کر سکتا ہے۔ جب ہم آہنگ کنٹرولرز اور کمیونیکیشن انٹرفیس کو شامل کیا جاتا ہے، تو یہ ڈسٹری بیوشن آٹومیشن سسٹم کا حصہ بھی بن سکتا ہے۔
اضافی آلات کے اختیارات کے لیے، خریدار Anqiang Power کی میڈیم وولٹیج لوڈ سوئچ پروڈکٹ رینج کو تلاش کر سکتے ہیں اور پراجیکٹ کی تفصیلات کو حتمی شکل دینے سے پہلے مختلف سوئچنگ انتظامات کا موازنہ کر سکتے ہیں۔
تکنیکی پیرامیٹرز اس بات کا تعین کرتے ہیں کہ آیا سوئچ کسی خاص نیٹ ورک کے لیے موزوں ہے۔ مندرجہ ذیل جدول Anqiang Power FLW34-24/630-20 پروڈکٹ کے لیے شائع کردہ کلیدی وضاحتوں کا خلاصہ کرتا ہے۔ قیمتوں کی تصدیق موجودہ ڈیٹا شیٹ اور پروکیورمنٹ سے پہلے منظور شدہ کنفیگریشن کے خلاف ہونی چاہیے۔
| پیرامیٹر | شائع شدہ تفصیلات | انتخاب پر غور کرنا |
|---|---|---|
| پروڈکٹ ماڈل | FLW34-24/FLW34-24/630-20 | کوٹیشن اور ڈیٹا شیٹ پر ماڈل کے عین مطابق عہدہ کی تصدیق کریں۔ |
| شرح شدہ وولٹیج کے اختیارات | 11kV، 24kV، 33kV | منتخب کردہ ورژن کو نیٹ ورک وولٹیج اور موصلیت کی ضروریات سے ملا دیں۔ |
| شرح شدہ کرنٹ | 630A | مسلسل لوڈ کرنٹ اور متوقع آپریٹنگ حالات کو چیک کریں۔ |
| شرح شدہ تعدد | 50/60Hz پروڈکٹ کے صفحے پر بیان کیا گیا ہے۔ | ترتیب دی گئی ترتیب کے لیے قابل اطلاق تعدد کی تصدیق کریں۔ |
| چوٹی کرنٹ کا مقابلہ کریں۔ | 50kA | ٹیسٹ کی بنیاد، دورانیہ، اور نظام کی خرابی کی سطح کے ساتھ ہم آہنگی کی تصدیق کریں۔ |
| ریٹیڈ شارٹ ٹائم کرنٹ کا سامنا | 20/4kA/s جیسا کہ درج ہے۔ | نوٹیشن اور اس کے قابل اطلاق مدت کی وضاحت کی درخواست کریں۔ |
| ریٹیڈ کیبل چارجنگ اور بریک کرنٹ | 25A | مخصوص کیبل سوئچنگ ڈیوٹی کے لیے موزوں ہونے کی تصدیق کریں۔ |
| ریٹیڈ لائن چارجنگ اور بریکنگ کرنٹ | 16A | مطلوبہ اوور ہیڈ لائن سوئچنگ درخواست کی تصدیق کریں۔ |
| مکینیکل آپریشن | 6,000 آپریشنز درج ہیں۔ | ٹیسٹ کے حالات اور دیکھ بھال کا شیڈول چیک کریں۔ |
| متعلقہ گیس کے اخراج کی شرح | ہر سال 1% سے زیادہ نہیں، جیسا کہ درج ہے۔ | قابل اطلاق معیاری اور پیمائش کے طریقہ کار کی تصدیق کریں۔ |
| انکلوژر اور کنٹرولر تحفظ | IP44 درج ہے۔ | نمائش، کابینہ کی جگہ کا تعین، اور اضافی ماحولیاتی تحفظ کی ضروریات کا اندازہ کریں۔ |
اہم تفصیلات نوٹ:شائع شدہ پیرامیٹر کی فہرست میں مختصر یا ممکنہ طور پر مبہم اندراجات شامل ہیں، بشمول فریکوئنسی اشارے اور مختصر وقت کے موجودہ اشارے۔ ان کیانگ پاور سے تصدیق کیے بغیر ان اقدار کو تصدیق شدہ ٹیسٹ کے نتائج کے طور پر نہیں سمجھا جانا چاہیے۔ خاص طور پر، چوٹی کو برداشت کرنے کی درجہ بندی ریٹیڈ شارٹ سرکٹ توڑنے کی صلاحیت جیسی نہیں ہے۔
پروجیکٹ کی دستاویزات کے لیے، قابل اطلاق ٹائپ ٹیسٹ رپورٹس، موصلیت کی سطح، آپریٹنگ میکانزم کی تفصیلات، کنٹرول وولٹیج، ٹرمینل انتظامات، اور انسٹالیشن ڈرائنگ کی بھی درخواست کریں۔ یہ دستاویزات انجینئرز کو ایک ہی ہیڈ لائن کی درجہ بندی پر انحصار کرنے کے بجائے مکمل سوئچنگ اسمبلی کا جائزہ لینے میں مدد کرتی ہیں۔
صحیح طریقے سے ڈیزائن اور دیکھ بھال کرنے پر، SF6 لوڈ بریک سوئچ اوور ہیڈ ڈسٹری بیوشن سسٹم کے لیے کئی عملی فوائد پیش کرتا ہے۔
قطب پر نصب تعمیراتی مقامات براہ راست تقسیم کے ڈھانچے پر آلات کو تبدیل کرتے ہیں۔ یہ اضافی زمینی سطح کی جگہ کی ضرورت کو کم کر سکتا ہے اور فیڈر لے آؤٹ کو سپورٹ کر سکتا ہے جہاں ایک وقف شدہ انڈور برقی کمرہ ناقابل عمل ہے۔
SF6 میں مضبوط ڈائی الیکٹرک خصوصیات ہیں اور یہ بڑے پیمانے پر ہائی وولٹیج برقی آلات میں استعمال ہوتا ہے۔ ایک مناسب طریقے سے انجنیئر سوئچنگ چیمبر کے اندر، یہ موصلیت اور آرک بجھانے کی کارکردگی کو سپورٹ کرتا ہے۔ اصل سوئچنگ کی صلاحیت کا انحصار رابطہ ڈیزائن، گیس کی حالت، آپریٹنگ میکانزم، اور ریٹیڈ ڈیوٹی پر ہے۔
دستی، موٹرائزڈ، اور ریموٹ کنٹرول کے اختیارات مختلف آپریشنل ضروریات کو پورا کر سکتے ہیں۔ ریموٹ سوئچنگ معمول کے نیٹ ورک ری کنفیگریشن کے دوران فیلڈ وزٹ کی ضرورت کو کم کر سکتی ہے، بشرطیکہ کنٹرول سسٹم اور کمیونیکیشن انفراسٹرکچر کو مناسب طریقے سے لاگو کیا جائے۔
مطابقت پذیر کنٹرولرز اور نگران نظام کے ساتھ مربوط ہونے پر، ایک قطب پر نصب سوئچ خودکار فیڈر مینجمنٹ میں حصہ ڈال سکتا ہے۔ انجینئرز کو آرڈر دینے سے پہلے کمیونیکیشن پروٹوکول، معاون بجلی کی ضروریات، کنٹرول منطق، اور انٹر لاکنگ کے انتظامات کی تصدیق کرنی چاہیے۔
ایک مہر بند سوئچنگ چیمبر اندرونی اجزاء کی بیرونی آلودگی سے نمائش کو محدود کر سکتا ہے۔ اس کے باوجود، کم معمول کی دیکھ بھال کی ضروریات کا مطلب بحالی سے پاک آپریشن نہیں ہے۔ مکینیکل روابط، کنٹرول سرکٹس، موصلیت کے اجزاء، اور گیس سے متعلقہ پیرامیٹرز کو اب بھی مینوفیکچرر کی ہدایات کے مطابق معائنہ کی ضرورت ہوتی ہے۔
ایک اور غور ماحولیاتی ذمہ داری ہے۔ SF6 ایک طاقتور گرین ہاؤس گیس ہے، اس لیے آلات کے مالکان کو چاہیے کہ وہ رساو کی روک تھام، گیس کی بحالی، اور زندگی کے اختتام کے مطابق ہینڈلنگ کو لاگو کریں۔ مقامی قواعد و ضوابط اور پراجیکٹ کے استحکام کے مقاصد پر منحصر ہے، متبادل موصلیت کی ٹیکنالوجیز بھی تشخیص کی ضمانت دے سکتی ہیں۔
ایک 24kV پول ماؤنٹڈ SF6 لوڈ بریک سوئچ آؤٹ ڈسٹری بیوشن ایپلی کیشنز کے لیے موزوں ہے جب اس کی برقی ریٹنگز اور ماحولیاتی تصریحات انسٹالیشن سے مماثل ہوں۔
درخواست کی مناسبیت برائے نام وولٹیج سے زیادہ پر منحصر ہے۔ شارٹ سرکٹ کی سطح، سوئچنگ ڈیوٹی، محیطی درجہ حرارت، اونچائی، آلودگی کی شدت، ہوا کی لوڈنگ، بڑھتی ہوئی طاقت، اور کنٹرول کے مطلوبہ افعال سب کا جائزہ لیا جانا چاہیے۔
پروکیورمنٹ ٹیموں کو صرف وولٹیج اور کرنٹ کی بنیاد پر ڈیوائس کا انتخاب کرنے کے بجائے مکمل آپریٹنگ ماحول کا جائزہ لینا چاہیے۔ ایک منظم جائزہ تصریح کے فرق کو کم کر سکتا ہے اور تنصیب کے دوران مہنگی تبدیلیوں سے بچ سکتا ہے۔
سوئچنگ آلات کا موازنہ کرنے والے خریداروں کو لوڈ سوئچ اور سرکٹ بریکر کے درمیان فرق کو بھی سمجھنا چاہیے۔ ایک لوڈ سوئچ مخصوص عام سوئچنگ ڈیوٹی کو ہینڈل کرتا ہے، جبکہ ایک مناسب درجہ بندی والے سرکٹ بریکر کو اس کی اعلان کردہ بریکنگ صلاحیت کے اندر فالٹ کرنٹ کو روکنے کے لیے ڈیزائن کیا گیا ہے۔ سسٹم پروٹیکشن ڈیزائن اس بات کا تعین کرتا ہے کہ کن آلات کی ضرورت ہے اور وہ ایک ساتھ کیسے کام کرتے ہیں۔
آؤٹ ڈور میڈیم وولٹیج کے آلات کے محفوظ آپریشن کے لیے درست تنصیب ضروری ہے۔ انسٹالیشن اور کمیشننگ منظور شدہ طریقہ کار کے تحت مستند برقی عملے کے ذریعہ انجام دی جانی چاہئے، سرکٹ کو الگ تھلگ کرکے اور تمام متعلقہ حفاظتی کنٹرولز موجود ہوں۔
دیکھ بھال کے وقفوں کو مینوفیکچرر کی ہدایات، قابل اطلاق برقی ضوابط، اور اصل آپریٹنگ ماحول پر عمل کرنا چاہیے۔ معائنہ کی فریکوئنسی میں اضافہ کرنے کی ضرورت ہو سکتی ہے جہاں آلات کو شدید موسم، بھاری آلودگی، بار بار سوئچنگ، یا غیر معمولی آپریٹنگ حالات کا سامنا ہو۔
SF6 ہینڈلنگ مناسب آلات اور طریقہ کار کا استعمال کرتے ہوئے تربیت یافتہ اہلکاروں کے ذریعہ انجام دی جانی چاہئے۔ معمول کی دیکھ بھال کے طریقہ کار کے طور پر کبھی بھی جان بوجھ کر گیس نہ نکالیں۔ رساو کا پتہ لگانے، بازیافت، ذخیرہ کرنے اور ضائع کرنے کے لیے قابل اطلاق ماحولیاتی تقاضوں پر عمل کریں۔
اس کا بنیادی کام آؤٹ ڈور میڈیم وولٹیج ڈسٹری بیوشن نیٹ ورک میں مخصوص لوڈ کرنٹ بنانا اور ان میں خلل ڈالنا ہے۔ یہ فیڈر سیکشنلائزنگ اور کنٹرولڈ سوئچنگ آپریشنز کو بھی سپورٹ کرتا ہے۔ غلطی سے تحفظ کو مناسب طور پر مربوط تحفظ کے نظام کے ذریعے فراہم کیا جانا چاہیے۔
شائع شدہ مصنوعات کی معلومات 630A کی درجہ بندی شدہ کرنٹ کی فہرست دیتی ہے۔ خریداروں کو خریداری سے پہلے درست ترتیب شدہ ترتیب اور اس کے قابل اطلاق تکنیکی درجہ بندی کی تصدیق کرنی چاہیے۔
ہاں، ریموٹ آپریشن کو پروڈکٹ کنفیگریشن آپشن کے طور پر سپورٹ کیا جاتا ہے۔ اس منصوبے کے لیے مطلوبہ کنٹرولر، معاون بجلی کی فراہمی، مواصلاتی انٹرفیس، اور آٹومیشن کی مطابقت کی تصدیق ہونی چاہیے۔
نمبر۔ لوڈ بریک سوئچ کو مخصوص لوڈ کرنٹ کو روکنے کے لیے ڈیزائن کیا گیا ہے، جب کہ ایک سرکٹ بریکر کو اس کی ریٹیڈ بریکنگ صلاحیت کے اندر فالٹ کرنٹ کو روکنے کے لیے ڈیزائن کیا گیا ہے۔ آلات کا درست انتظام نیٹ ورک پروٹیکشن اسٹڈی اور قابل اطلاق معیارات پر منحصر ہے۔
انکیانگ پاور 11kV، 24kV، اور 33kV ریٹیڈ وولٹیج کے اختیارات کی فہرست دیتا ہے۔ دستیاب کنفیگریشن، موصلیت کی ضروریات، اور جہتی تفصیلات کی تصدیق کارخانہ دار کے ساتھ کی جانی چاہیے۔
جی ہاں اگرچہ مہر بند گیس چیمبر بیرونی آلودگی کی نمائش کو کم کر سکتا ہے، وقتاً فوقتاً معائنہ ضروری رہتا ہے۔ دیکھ بھال میں آپریٹنگ میکانزم، موصلیت کے اجزاء، کنٹرول سسٹم، اور گیس کی حالت کا احاطہ کیا جانا چاہئے جیسا کہ مینوفیکچرر کے ذریعہ بیان کیا گیا ہے۔
سسٹم وولٹیج، ریٹیڈ کرنٹ، فریکوئنسی، انسٹالیشن کا ماحول، مطلوبہ آپریٹنگ موڈ، کنٹرول وولٹیج، مقدار، قابل اطلاق معیارات، اور پروجیکٹ کی جگہ فراہم کریں۔ سنگل لائن ڈایاگرام، بڑھتے ہوئے تقاضے، اور کوئی خاص ماحولیاتی حالات فراہم کنندہ کو مناسب ترتیب کی تصدیق کرنے میں مدد کر سکتے ہیں۔
ایک 24kV پول ماؤنٹڈ SF6 لوڈ بریک سوئچ جدید درمیانے وولٹیج کی تقسیم میں کنٹرول لوڈ سوئچنگ، فیڈر سیکشنلائزنگ کو سپورٹ کرنے اور مقامی یا ریموٹ آپریشن کے اختیارات فراہم کر کے اہم کردار ادا کر سکتا ہے۔ اس کی تاثیر درست برقی انتخاب، مربوط غلطی سے بچاؤ، مناسب تنصیب، اور ذمہ دار طویل مدتی دیکھ بھال پر منحصر ہے۔
انکیانگ پاور ڈسٹری بیوشن پروجیکٹس کے لیے FLW34-24 سیریز پیش کرتا ہے جس کے لیے قطب پر نصب سوئچنگ آلات کی ضرورت ہوتی ہے، شائع شدہ 630A ریٹیڈ کرنٹ تصریحات اور متعدد وولٹیج اختیارات کے ساتھ۔ آرڈر دینے سے پہلے، تکنیکی ڈیٹا شیٹ، آپریٹنگ کنفیگریشن، ماحولیاتی موافقت، اور متعلقہ ٹیسٹ دستاویزات کی تصدیق کریں۔ اگر آپ یوٹیلیٹی اپ گریڈ، انڈسٹریل ڈسٹری بیوشن پروجیکٹ، یا ڈسٹری بیوشن آٹومیشن انسٹالیشن کا منصوبہ بنا رہے ہیں تو پروڈکٹ کی تفصیلات کا جائزہ لیں اورہم سے رابطہ کریںانکیانگ پاور ٹیم کے ساتھ اپنی وولٹیج کی ضروریات، تکنیکی وضاحتیں، اور حسب ضرورت کی ضروریات پر تبادلہ خیال کرنے کے لیے۔
