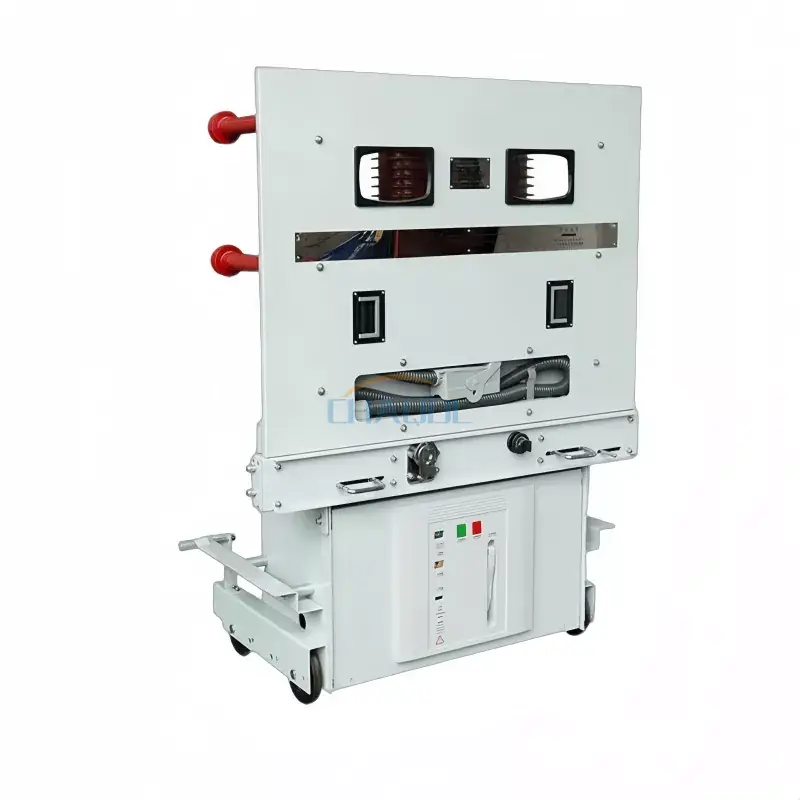

دی36kV انڈور ہائی وولٹیج سرکٹ بریکر(ماڈل:ZN85-40.5) ایک درمیانے وولٹیج ویکیوم سرکٹ بریکر ہے جو قابل اعتماد تحفظ اور بجلی کی تقسیم کے نظام کو تبدیل کرنے کے لیے ڈیزائن کیا گیا ہے۔ ایک مربوط اسپرنگ آپریٹنگ میکانزم کے ساتھ ایک کمپیکٹ عمودی ڈھانچہ کی خاصیت، یہ بہترین میکانکی طاقت اور آپریشنل استحکام کو برقرار رکھتے ہوئے تنصیب کی گہرائی کو نمایاں طور پر کم کرتا ہے۔
صنعتی بجلی کی تقسیم، سب اسٹیشنز، پاور پلانٹس، کان کنی کے کاموں اور بڑی تجارتی سہولیات کے لیے ڈیزائن کیا گیا،36kV انڈور ہائی وولٹیج سرکٹ بریکرنارمل لوڈ کرنٹ، اوورلوڈ کرنٹ، اور شارٹ سرکٹ فالٹ کرنٹ کی قابل اعتماد سوئچنگ فراہم کرتا ہے۔ اس کی دیکھ بھال کے لیے دوستانہ ڈھانچہ، طویل سروس لائف، اور اعلیٰ بریکنگ کارکردگی اسے جدید میڈیم وولٹیج سوئچ گیئر سسٹم کے لیے ایک مثالی حل بناتی ہے۔

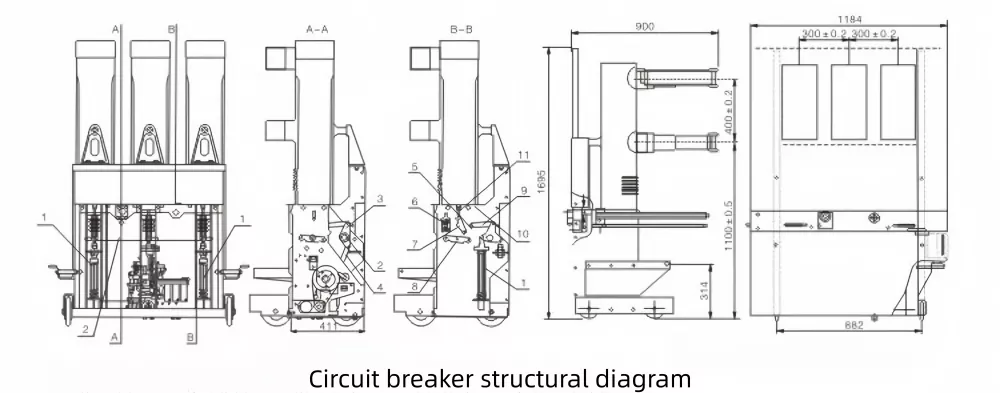

1. بہار کا آغاز
2. مین شافٹ
3. درمیانی قطب کرینک بازو
4. ٹرانسمیشن راڈ
5. ٹرانسمیشن کنیکٹنگ پلیٹ
6. بہار سے رابطہ کریں۔
7/8/9۔ ٹرانسمیشن کنیکٹنگ پلیٹیں۔
10. سائیڈ پول کرینک آرم
11. راڈ اینڈ کروی بیئرنگ
دی36kV انڈور ہائی وولٹیج سرکٹ بریکردرمیانے وولٹیج پاور پروٹیکشن اور کنٹرول کے لیے وسیع پیمانے پر استعمال کیا جاتا ہے:
| پیرامیٹر | قدر |
| شرح شدہ وولٹیج | 36 / 40.5 kV |
| شرح شدہ تعدد | 50 ہرٹج |
| ریٹیڈ کرنٹ | 1250/1600/2000 |
| ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ | 25 / 31.5 کے اے |
| شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔ | 63/80 کے اے |
| شرح شدہ شارٹ سرکٹ دورانیہ | 4 سیکنڈ |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 25 / 31.5 کے اے |
| شرح شدہ شارٹ سرکٹ کرنٹ | 63/80 کے اے |
| درجہ بند آپریٹنگ ترتیب | O-0.3s-CO-180s-CO |
| کھلنے کا وقت | <80 ms |
| ریٹیڈ شارٹ سرکٹ بریکنگ آپریشنز | 20 بار |
| سنگل کپیسیٹر بینک سوئچنگ کرنٹ | 630 اے |
| بیک ٹو بیک کپیسیٹر بینک کرنٹ سوئچنگ | 400 اے |
| پاور فریکوئنسی وولٹیج کا سامنا کرنا (1 منٹ) | 95 kV |
| بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے۔ | 185 kV |
| مکینیکل لائف | 10,000 بار |

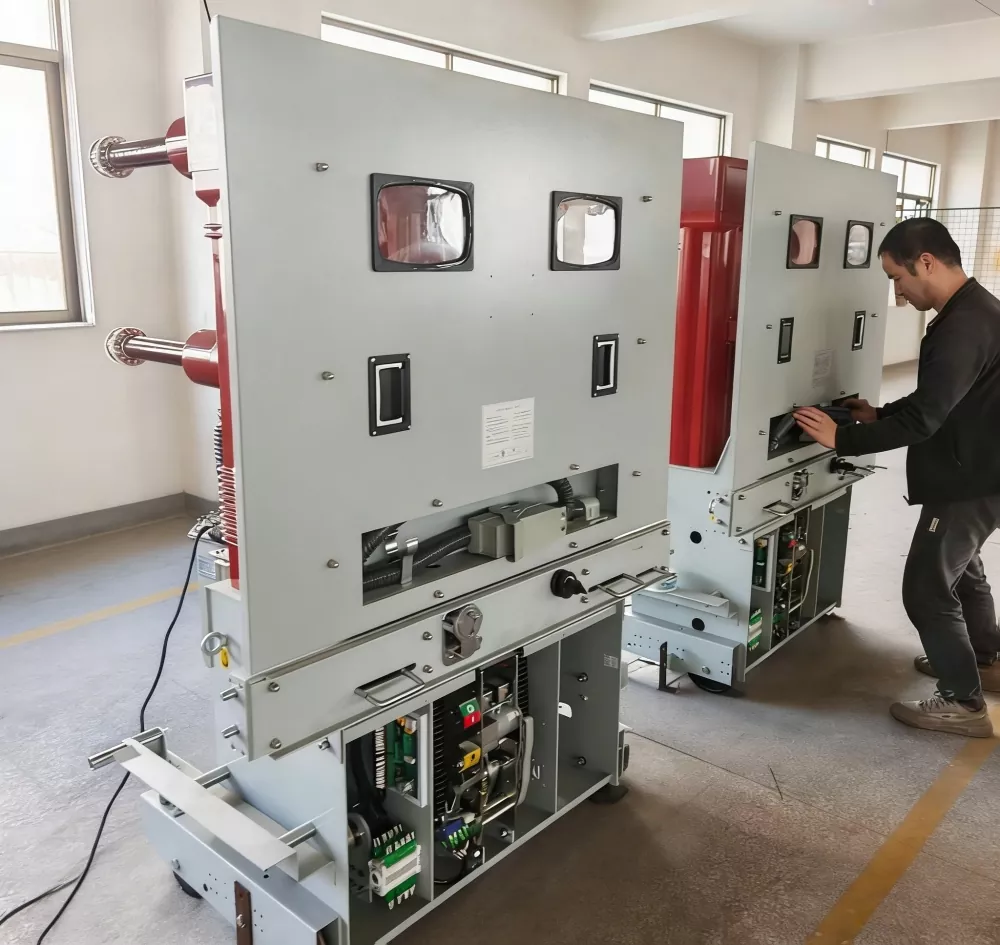

ہماری36kV انڈور ہائی وولٹیج سرکٹ بریکرکوالٹی کنٹرول کے سخت طریقہ کار کے تحت پریمیم ویکیوم انٹرپٹرس اور درست میکینیکل اجزاء کا استعمال کرتے ہوئے تیار کیا جاتا ہے۔ مستحکم برقی کارکردگی اور طویل مدتی آپریشنل وشوسنییتا کو یقینی بنانے کے لیے ہر یونٹ شپمنٹ سے پہلے جامع فیکٹری ٹیسٹنگ سے گزرتا ہے۔
OEM اور حسب ضرورت کنفیگریشنز دستیاب ہیں، بشمول مختلف ریٹیڈ کرنٹ، آپریٹنگ وولٹیجز، تنصیب کے طول و عرض، معاون رابطے، اور دنیا بھر میں پروجیکٹ کی مختلف ضروریات کو پورا کرنے کے لیے سوئچ گیئر میچنگ سلوشنز۔
1. 36kV انڈور ہائی وولٹیج سرکٹ بریکر کس کے لیے استعمال ہوتا ہے؟
اسے عام لوڈ کرنٹ، اوورلوڈ کرنٹ، اور شارٹ سرکٹ فالٹ کرنٹ کو تبدیل کرکے درمیانے وولٹیج کے برقی نظاموں کی حفاظت اور کنٹرول کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ سب سٹیشنز، پاور پلانٹس، صنعتی سہولیات، کان کنی کے کاموں اور درمیانے وولٹیج سوئچ گیئر میں بڑے پیمانے پر استعمال ہوتا ہے۔
2. ویکیوم سرکٹ بریکر کے اہم فوائد کیا ہیں؟
ویکیوم سرکٹ بریکر تیزی سے آرک ختم ہونے، بہترین موصلیت کی بحالی، طویل مکینیکل زندگی، کم دیکھ بھال کی ضروریات، کمپیکٹ طول و عرض، اور اعلی آپریشنل وشوسنییتا فراہم کرتے ہیں۔ وہ ماحول دوست ہیں کیونکہ انہیں تیل یا SF6 گیس کی ضرورت نہیں ہے۔
3. کیا وولٹیج اور موجودہ ریٹنگز دستیاب ہیں؟
یہ ماڈل درجہ بند وولٹیج کی حمایت کرتا ہے۔36kV اور 40.5kVکے ریٹیڈ موجودہ اختیارات کے ساتھ1250A، 1600A، اور 2000A. بجلی کی تقسیم کی مختلف ضروریات کو پورا کرنے کے لیے مختلف توڑنے کی صلاحیتیں دستیاب ہیں۔
4. 36kV انڈور ہائی وولٹیج سرکٹ بریکر کہاں نصب کیا جا سکتا ہے؟
یہ سب سٹیشنوں، صنعتی پلانٹس، یوٹیلیٹی پاور سسٹم، تجارتی عمارتوں، قابل تجدید توانائی کے منصوبوں، اور کان کنی کی سہولیات میں نصب انڈور میڈیم وولٹیج سوئچ گیئر کے لیے موزوں ہے۔
5. کیا سرکٹ بریکر اپنی مرضی کے مطابق کیا جا سکتا ہے؟
جی ہاں OEM اور حسب ضرورت حل دستیاب ہیں، بشمول ریٹیڈ کرنٹ، آپریٹنگ وولٹیج، معاون رابطے، تنصیب کے طول و عرض، کنٹرول لوازمات، اور پراجیکٹ کی تفصیلات کے مطابق سوئچ گیئر کی مطابقت۔
6. مکینیکل سروس کی زندگی کتنی لمبی ہے؟
سرکٹ بریکر تک کی مکینیکل زندگی پیش کرتا ہے۔10,000 آپریٹنگ سائیکلبحالی اور متبادل کے اخراجات کو کم کرتے ہوئے قابل اعتماد طویل مدتی کارکردگی کو یقینی بنانا۔
7. کیا پروڈکٹ بین الاقوامی معیارات کے مطابق ہے؟
سرکٹ بریکر میڈیم وولٹیج ویکیوم سرکٹ بریکرز کے لیے قابل اطلاق IEC معیارات کے مطابق تیار اور جانچا جاتا ہے۔ اضافی سرٹیفیکیشن اور اپنی مرضی کے مطابق تکنیکی ضروریات کسٹمر یا پروجیکٹ کی وضاحتوں کی بنیاد پر فراہم کی جا سکتی ہیں۔
8. کیا اس سرکٹ بریکر کو موجودہ سوئچ گیئر سسٹم میں ضم کیا جا سکتا ہے؟
جی ہاں اسے مختلف میڈیم وولٹیج سوئچ گیئر پینلز میں آسانی سے انضمام کے لیے ڈیزائن کیا گیا ہے۔ ہماری انجینئرنگ ٹیم اپنی مرضی کے مطابق بڑھتے ہوئے طول و عرض اور ریٹروفٹ یا نئے انسٹالیشن پروجیکٹس کے لیے تکنیکی مدد بھی فراہم کر سکتی ہے۔
