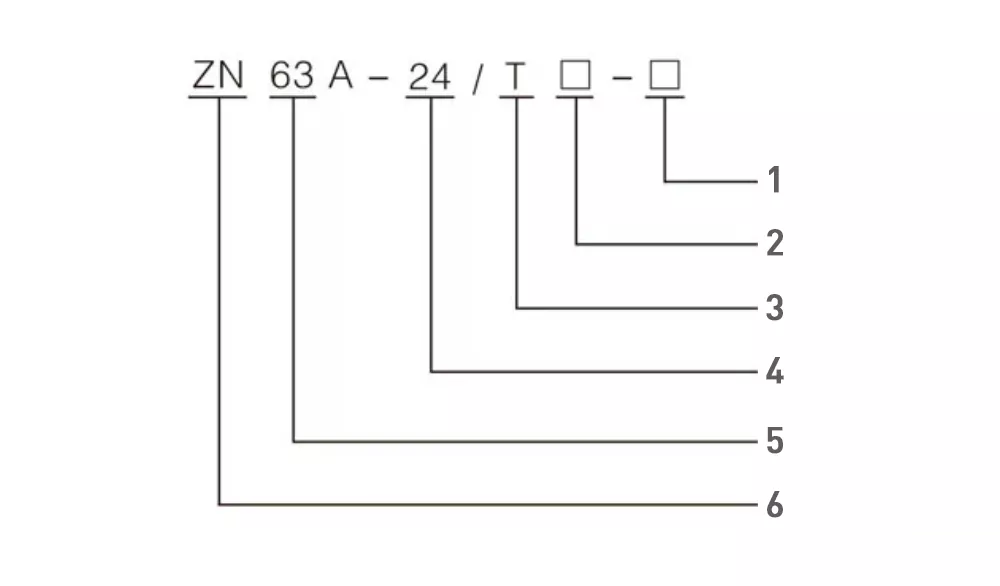

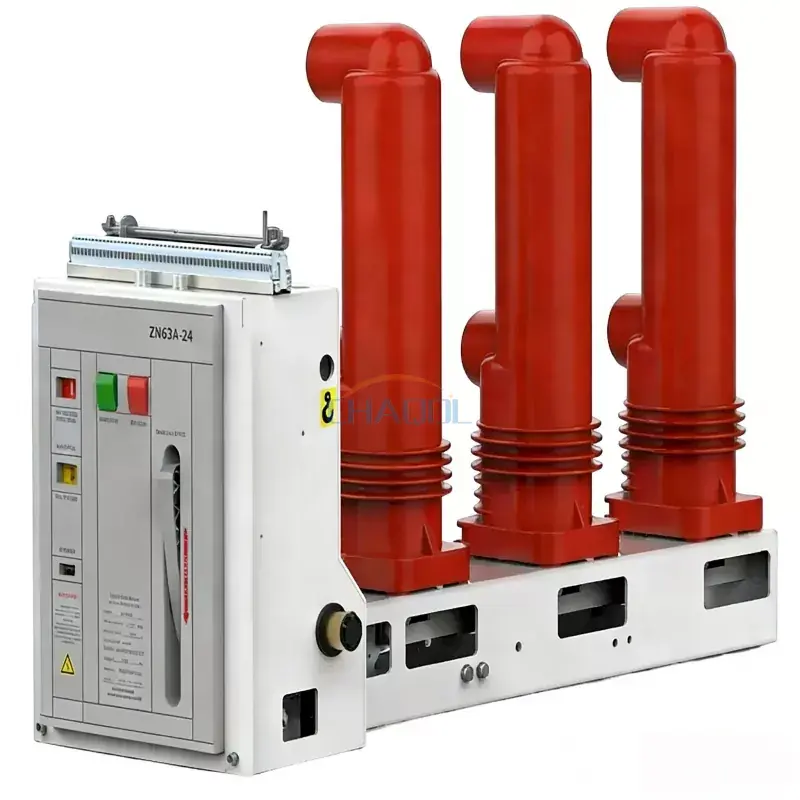

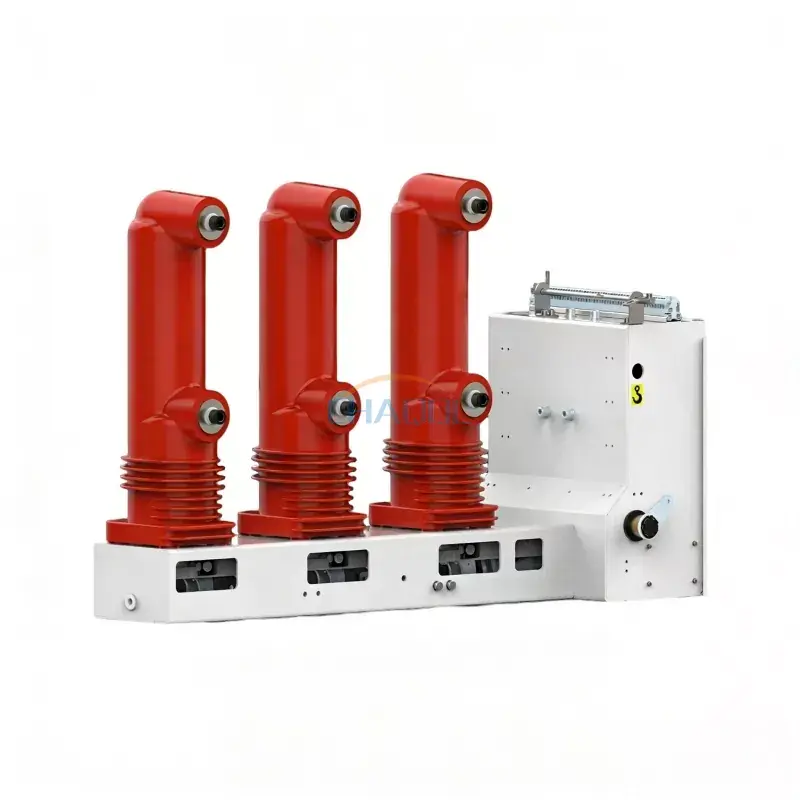

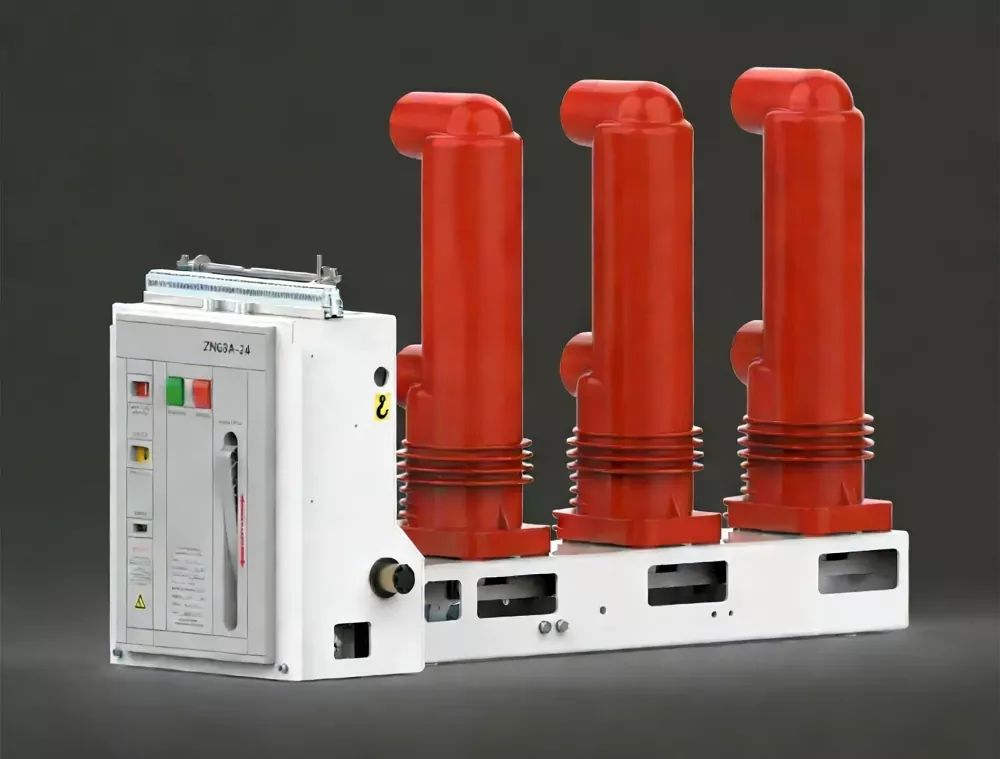

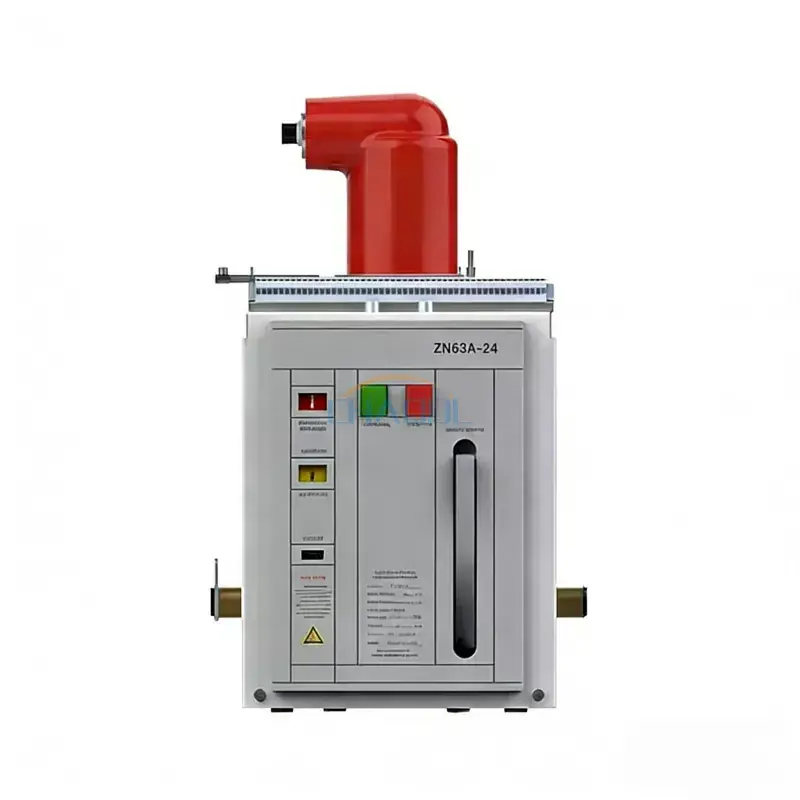

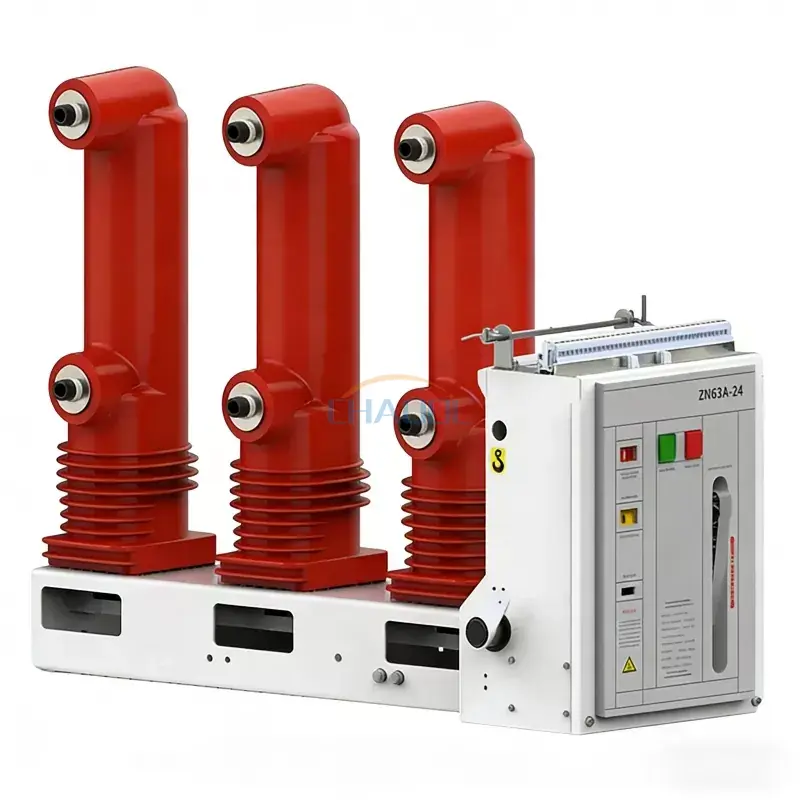

دی24kV سائیڈ ماونٹڈ ویکیوم سرکٹ بریکر(ماڈل: ZN63A (VS1)-24) ایک اعلیٰ کارکردگی والا اندرونی درمیانے وولٹیج کا سرکٹ بریکر ہے جو 24kV کے ریٹیڈ وولٹیج کے ساتھ تھری فیز AC 50Hz پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ یہ آپریٹنگ میکانزم اور ویکیوم انٹرپرٹر کو ایک کمپیکٹ ڈھانچے میں ضم کرتا ہے، جو سب اسٹیشنوں، پاور پلانٹس، صنعتی سہولیات اور بجلی کی تقسیم کے نظام کے لیے قابل اعتماد تحفظ، سوئچنگ اور کنٹرول فراہم کرتا ہے۔ بریکر مختلف سوئچ گیئر کنفیگریشنز کو پورا کرنے کے لیے فکسڈ ماونٹڈ اور واپس لینے کے قابل ورژن دونوں میں دستیاب ہے۔
اعلی درجے کی ویکیوم مداخلت کی ٹیکنالوجی، اعلی مکینیکل برداشت، اور کم دیکھ بھال کے تقاضوں کے ساتھ، یہ سرکٹ بریکر ان ایپلی کیشنز کے لیے مثالی ہے جس میں بار بار سوئچنگ کی کارروائی شامل ہوتی ہے۔ یہ دھات کاری، کان کنی، کیمیائی پلانٹس، کوئلے کی صنعتوں، یوٹیلیٹی سب سٹیشنز، اور قابل تجدید توانائی کے منصوبوں میں وسیع پیمانے پر استعمال ہوتا ہے جہاں محفوظ اور قابل اعتماد بجلی کی تقسیم ضروری ہے۔
| شرح شدہ وولٹیج | 24kV |
| شرح شدہ تعدد | 50Hz |
| ریٹیڈ کرنٹ | 630/1250/1600/2000/2500/3150A |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 20/25/31.5/40kA |
| شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔ | 50/63/80/100kA |
| آپریٹنگ طریقہ | دستی / الیکٹرک |
| آپریٹنگ وولٹیج | AC/DC220V، DC24V، DC48V |
| آپریٹنگ درجہ حرارت | -20°C سے +40°C |
| تنصیب کی اونچائی | ≤1500m |

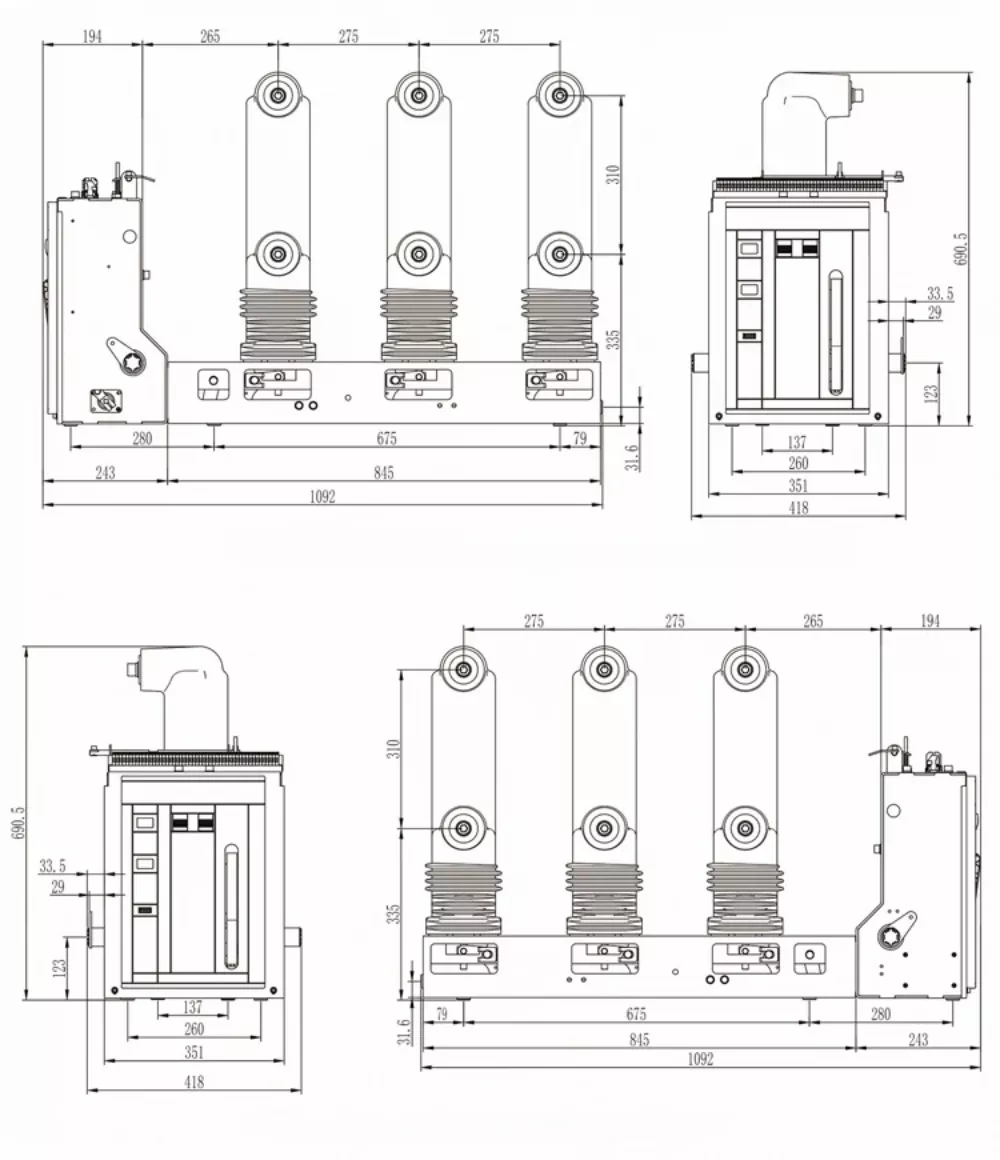

| فیز اسپیسنگ | 275 ملی میٹر |
سرکٹ بریکر ایک تین فیز قطبی ڈھانچہ اپناتا ہے جس میں مرکز سے بند سیرامک یا شیشے کے ویکیوم انٹرپرٹر سے لیس ہوتا ہے۔ کاپر-کرومیم رابطے اور طول بلد مقناطیسی فیلڈ ٹیکنالوجی مؤثر طریقے سے رابطے کے کٹاؤ کو کم کرتے ہیں جبکہ ڈائی الیکٹرک ریکوری کو بہتر بناتے ہیں اور کارکردگی میں خلل ڈالتے ہیں۔ انٹیگریٹڈ اسپرنگ آپریٹنگ میکانزم اپنی سروس کی پوری زندگی میں کم سے کم دیکھ بھال کے ساتھ مستحکم افتتاحی اور اختتامی آپریشن فراہم کرتا ہے۔
درخواست کی ضروریات پر منحصر ہے، کھمبوں کو اعلی طاقت والی ایپوکسی رال موصلیت یا سلیکون ربڑ لیپت موصلیت کا استعمال کرتے ہوئے تیار کیا جا سکتا ہے، جو نمی، گاڑھا ہونا، UV نمائش، اور سخت صنعتی ماحول کے لیے اعلیٰ مزاحمت فراہم کرتا ہے۔
دی24kV سائیڈ ماونٹڈ ویکیوم سرکٹ بریکروسیع پیمانے پر درمیانے وولٹیج کی تقسیم کے نظام میں استعمال کیا جاتا ہے جو قابل اعتماد تحفظ، بار بار آپریشن، اور طویل سروس کی زندگی کی ضرورت ہوتی ہے.
دی24kV سائیڈ ماونٹڈ ویکیوم سرکٹ بریکرآرک بجھانے والے میڈیم کے طور پر سیل بند ویکیوم انٹرپرٹر کا استعمال کرتا ہے۔ جب فالٹ کرنٹ ہوتا ہے، تو رابطے تیزی سے الگ ہوجاتے ہیں، اور ویکیوم چیمبر برقی قوس کو تقریباً فوری طور پر بجھا دیتا ہے، کم سے کم رابطے کے لباس کے ساتھ تیزی سے فالٹ آئسولیشن فراہم کرتا ہے۔ موسم بہار کے آپریٹنگ میکانزم کے ساتھ مل کر، بریکر قابل اعتماد سوئچنگ کارکردگی، اعلی مداخلت کی صلاحیت، اور طویل مدتی آپریشنل استحکام فراہم کرتا ہے۔
24kV سائیڈ ماونٹڈ ویکیوم سرکٹ بریکر کس کے لیے استعمال ہوتا ہے؟
اس کا استعمال سب سٹیشنز، صنعتی پلانٹس، یوٹیلیٹی ڈسٹری بیوشن سسٹم، اور کمرشل پاور نیٹ ورکس میں درمیانے وولٹیج کے برقی آلات کو سوئچ کرنے، حفاظت کرنے اور کنٹرول کرنے کے لیے کیا جاتا ہے۔
ویکیوم سرکٹ بریکر کے کیا فوائد ہیں؟
ویکیوم سرکٹ بریکرز بہترین آرک رکاوٹ، کم دیکھ بھال کے تقاضے، طویل سروس لائف، اعلی آپریشنل وشوسنییتا، اور تیل یا SF6 گیس کے بغیر ماحول دوست آپریشن فراہم کرتے ہیں۔
کیا یہ سرکٹ بریکر واپس لینے کے قابل سوئچ گیئر میں نصب کیا جا سکتا ہے؟
جی ہاں یہ فکسڈ ماونٹڈ اور واپس لینے کے قابل دونوں کنفیگریشنز میں دستیاب ہے، جو مختلف سوئچ گیئر اسمبلیوں میں لچکدار انضمام کی اجازت دیتا ہے۔
کون سی صنعتیں اس پروڈکٹ کو عام طور پر استعمال کرتی ہیں؟
یہ بڑے پیمانے پر بجلی کی پیداوار، سب سٹیشنز، دھات کاری، کان کنی، کیمیائی پروسیسنگ، کوئلے کی صنعتوں، قابل تجدید توانائی کی سہولیات اور صنعتی بجلی کی تقسیم کے نظام میں استعمال ہوتا ہے۔
