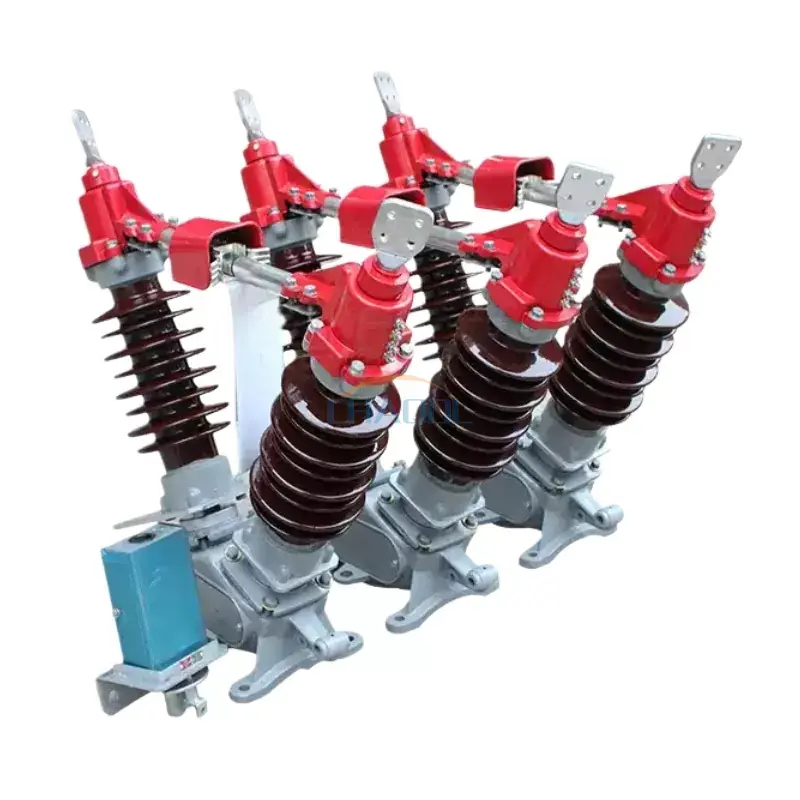

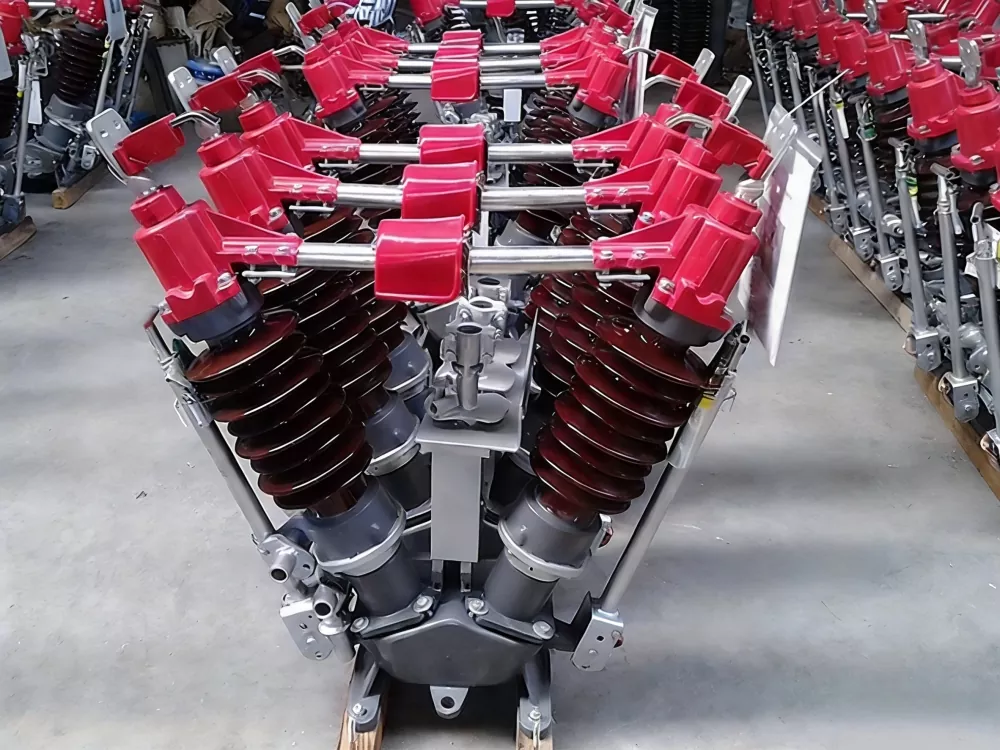

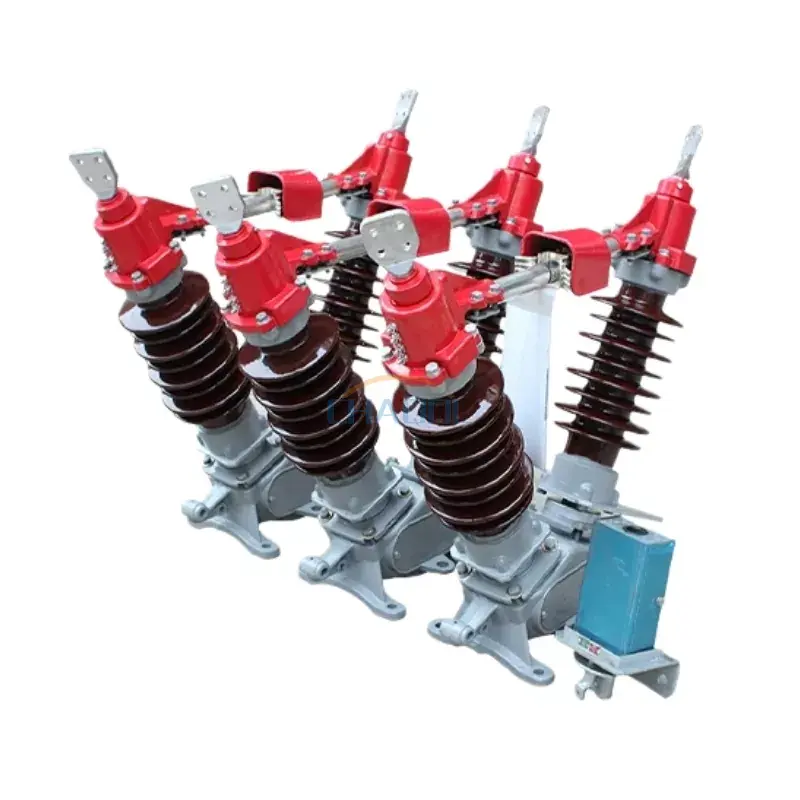

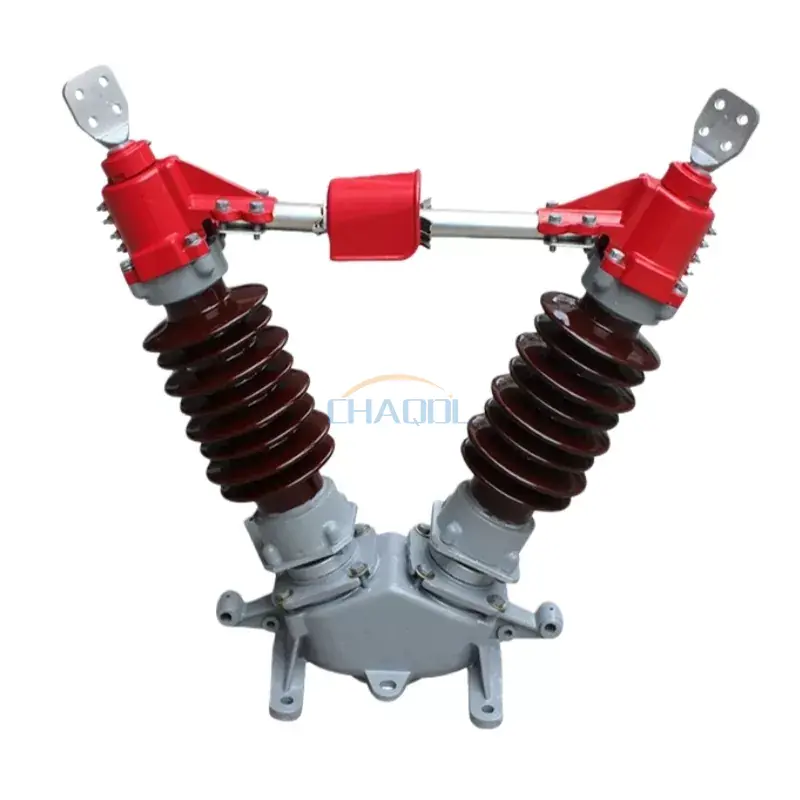

GW5 سیریز40.5KV آؤٹ ڈور کنیکٹنگ سوئچAC 50Hz حالات میں کام کرنے والے درمیانے اور ہائی وولٹیج ٹرانسمیشن اور ڈسٹری بیوشن نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے۔ یہ سب سٹیشنوں اور پاور سٹیشنوں میں وسیع پیمانے پر استعمال کیا جاتا ہے تاکہ وولٹیج کے نیچے سرکٹس کو بغیر لوڈ کرنٹ کے محفوظ طریقے سے الگ کیا جا سکے۔ ڈھانچہ ایک ڈبل کالم افقی V-قسم کے افتتاحی طریقہ کار کو اپناتا ہے، جو سخت بیرونی ماحول میں مستحکم برقی کلیئرنس اور مضبوط مکینیکل اعتبار کو یقینی بناتا ہے۔
روایتی الگ تھلگ سوئچ کے ساتھ مقابلے میں، یہ40.5KV آؤٹ ڈور کنیکٹنگ سوئچہوا کی بہتر مزاحمت، آلودگی کے خلاف کارکردگی میں اضافہ، اور زیادہ مستحکم رابطہ نظام فراہم کرتا ہے، جو اسے ساحلی، صحرائی اور زیادہ نمی والے علاقوں میں طویل مدتی آپریشن کے لیے موزوں بناتا ہے۔
|
پروجیکٹ کا نام |
پیرامیٹر کی قدر |
||||||
|
شرح شدہ وولٹیج |
40.5KV |
72.5KV |
126KV |
||||
|
شرح شدہ موصلیت کی سطح |
1 منٹ کی پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے۔ |
95/115 KV |
140/160 KV |
230/245KV |
|||
|
بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے۔ |
185/215 KV |
325/375 KV |
550/630 KV |
||||
|
شرح شدہ تعدد |
50 ہرٹج |
||||||
|
شرح شدہ کرنٹ |
630/1250A |
1600A |
2000A |
||||
|
شرح شدہ شارٹ سرکٹ دورانیہ |
4/2 سیکنڈ |
||||||
|
شرح شدہ ٹرمینل مکینیکل لوڈ |
افقی طول بلد بوجھ |
750N |
1000N |
||||
|
افقی پس منظر کا بوجھ |
500N |
750N |
|||||
|
عمودی قوت |
750N |
1000N |
|||||
|
کریپج کا فاصلہ |
1013/1256 ملی میٹر |
1813/2248 ملی میٹر |
|||||
|
مکینیکل زندگی |
2000 بار |
||||||
|
دستی طور پر چلنے والا میکانزم |
CS17، CS17G |
||||||
|
موٹر سے چلنے والا آپریٹنگ میکانزم |
ماڈل |
CJ5/CJ6 |
|||||
|
موٹر وولٹیج |
AC220/380，DC220 |
||||||
|
سرکٹ وولٹیج کو کنٹرول کریں۔ |
AC220، DC220 |
||||||
|
کھلنے کا وقت (سرکٹ بریکر کا) |
6±1 سیکنڈ |
||||||
|
پروڈکٹ کا وزن |
گراؤنڈ نہیں۔ |
360 کلوگرام |
500 کلوگرام |
800 کلوگرام |
|||
|
سنگل گراؤنڈنگ |
390 کلوگرام |
560 کلوگرام |
900 کلوگرام |
||||
|
ڈبل گراؤنڈنگ |
430 کلوگرام |
620 کلوگرام |
1000 کلوگرام |
||||

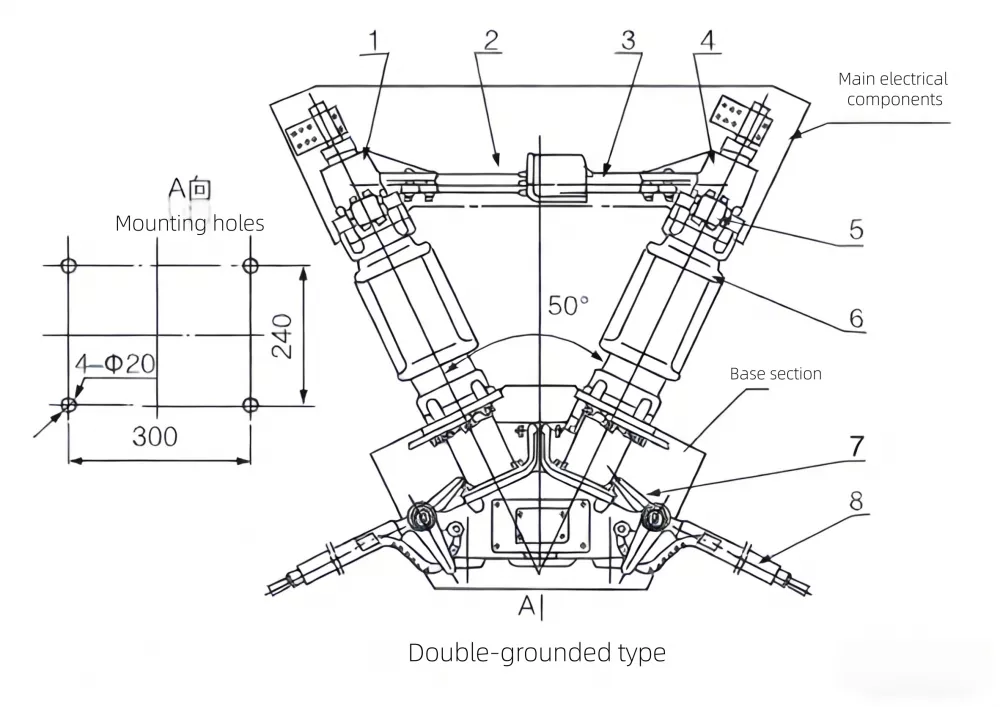

GW5-40.5KV آؤٹ ڈور منقطع سوئچ کے طول و عرض کا خاکہ
1۔ٹرمینل بلاک
2. اہم رابطہ
3. اہم رابطہ انگلی
4. ٹرمینل بلاک
5. رابطہ انگلی کو گراؤنڈ کرنا
6. پوسٹ انسولیٹر
7. لمیٹ پلیٹ
8. گراؤنڈنگ سوئچ
GW5-126 آؤٹ ڈور ڈسکنیکٹ سوئچ ڈائمینشنز کا خاکہ
1. بنیاد
2. سپورٹ
3. موصل پوسٹ
4. ٹرمینل بلاک
5. گول شافٹ conductive چھڑی
6. مربع شافٹ conductive چھڑی
7. ٹرمینل کلیمپ
8. گراؤنڈنگ سوئچ اسٹیشنری رابطہ
9. گراؤنڈنگ سوئچ ایلومینیم ٹیوب
10. گراؤنڈنگ سوئچ رابطہ
| تشخیصی آئٹم | ہمارا GW5 40.5KV آؤٹ ڈور ڈس کنیکٹنگ سوئچ | روایتی مسابقتی ماڈل |
| ساختی استحکام | ہوا کے خلاف مزاحمت کے ساتھ ڈبل کالم V قسم کا مضبوط ڈیزائن | سنگل کالم ڈھانچہ، کم مکینیکل استحکام |
| رابطہ کی کارکردگی | سلور چڑھایا رابطہ انگلیاں، بہتر دباؤ کی تقسیم | معیاری تانبے کے رابطے، تیزی سے پہننا |
| بیرونی استحکام | اینٹی سنکنرن کوٹنگ + تقویت یافتہ انسولیٹر سسٹم | بنیادی کوٹنگ، محدود ساحلی کارکردگی |
| آپریشن کی لچک | انٹر لاک تحفظ کے ساتھ دستی + موٹرائزڈ آپریشن کی حمایت کرتا ہے۔ | زیادہ تر صرف دستی آپریشن |
| بحالی کی لاگت | طویل مکینیکل زندگی کی وجہ سے کم (2000 سائیکل) | اعلی دیکھ بھال کی تعدد |
دی40.5KV آؤٹ ڈور کنیکٹنگ سوئچوسیع پیمانے پر لاگو کیا جاتا ہے:
اپنے مضبوط مکینیکل ڈیزائن اور مستحکم برقی کارکردگی کے ساتھ، یہ منقطع آپریٹرز کے لیے ایک قابل اعتماد انتخاب ہے جو بیرونی ماحول میں طویل مدتی حفاظت اور آپریشنل کارکردگی کی ضرورت ہے۔
