سرکٹ بریکر اور منقطع سوئچ کے درمیان فرق

سرکٹ بریکراور منقطع کرنے والے دونوں سرکٹس کو روک سکتے ہیں۔ کھمبوں کی تعداد پر منحصر ہے، وہ سنگل فیز یا تھری فیز سرکٹس پر کام کر سکتے ہیں۔ سرکٹ بریکر کا کام سرکٹ اور سامان کی حفاظت کرنا ہے۔ اس میں عام طور پر خودکار ٹرپنگ کی خصوصیت ہوتی ہے اور اسے بوجھ کے ساتھ چلایا جا سکتا ہے۔ جبکہ ایک منقطع کرنے والا صرف سرکٹ میں خلل ڈالنے کے لیے استعمال ہوتا ہے۔ یہ عام طور پر سرکٹ کو خود بخود نہیں کاٹتا ہے اور اسے بوجھ کے ساتھ نہیں چلایا جا سکتا ہے۔ یہ مضمون، سرکٹ بریکرز اور منقطع کرنے والوں کے افعال اور درجہ بندی کو یکجا کرکے، ان کے درمیان فرق کو واضح طور پر متعارف کراتا ہے۔

کم وولٹیج سرکٹ بریکر

1. سرکٹ بریکر کا فنکشن

اوورلوڈ پروٹیکشن: ایک بار جب سرکٹ میں کرنٹ ایک مخصوص مدت کے لیے ریٹیڈ کرنٹ سے زیادہ ہو جائے تو سرکٹ بریکر خود بخود سرکٹ کو کاٹ دے گا۔ مثال کے طور پر، اگر ایک ساکٹ بہت زیادہ ہائی پاور برقی آلات سے منسلک ہے اور کرنٹ اوور لوڈ ہو جاتا ہے، تو سرکٹ بریکر زیادہ گرمی کی وجہ سے سرکٹ کو خراب ہونے سے بچانے کے لیے اور یہاں تک کہ آگ لگنے سے بچنے کے لیے ٹرپ کر جائے گا۔

2. شارٹ سرکٹ تحفظ: اگر سرکٹ میں شارٹ سرکٹ ہوتا ہے، یعنی کرنٹ اچانک بہت زیادہ ہو جاتا ہے، تو سرکٹ بریکر سرکٹ کو تیزی سے کاٹ سکتا ہے۔ یہ شارٹ سرکٹ سے پیدا ہونے والے بڑے کرنٹ کو تاروں، برقی آلات وغیرہ کو تباہ کن نقصان پہنچانے سے روکتا ہے۔

3. انڈر وولٹیج پروٹیکشن (کچھ سرکٹ بریکرز میں دستیاب ہے): جب گرڈ وولٹیج عام آپریٹنگ وولٹیج سے ایک خاص حد تک نیچے آجاتا ہے، تو سرکٹ بریکر خود بخود سرکٹ کو کاٹ سکتا ہے تاکہ بجلی کے آلات کو انڈر وولٹیج سے نقصان پہنچنے سے بچایا جا سکے۔ گرڈ وولٹیج معمول پر آنے کے بعد، کچھ سرکٹ بریکرز کو دوبارہ متحرک ہونے سے پہلے دستی طور پر دوبارہ ترتیب دینے کی ضرورت ہوتی ہے، جبکہ دیگر خود بخود دوبارہ بند ہو سکتے ہیں۔

کم وولٹیج سرکٹ بریکر

II سرکٹ بریکر کے افعال

آئسولیشن پاور سپلائی: آئسولیشن سوئچ کا بنیادی کام برقی آلات کو قابل اعتماد طریقے سے الگ کرنا ہے جس کو لائیو پاور سپلائی سے دیکھ بھال کی ضرورت ہے، مینٹیننس اہلکاروں کی حفاظت کو یقینی بنانا۔ مثال کے طور پر، جب سب سٹیشن میں کسی مخصوص لائن کے برقی آلات کی دیکھ بھال کرتے ہوئے، الگ تھلگ سوئچ کو چلانے سے، سامان اور بجلی کی فراہمی کے درمیان ایک واضح بریک پوائنٹ بن سکتا ہے، جو اچانک بجلی کی فراہمی کو دیکھ بھال کرنے والے اہلکاروں کو نقصان پہنچانے سے روکتا ہے۔

2. سوئچنگ آپریشن: ڈبل بس بار یا دیگر وائرنگ سسٹم میں، الگ تھلگ سوئچ کا استعمال سرکٹ کے کنکشن موڈ کو تبدیل کرنے کے لیے کیا جاتا ہے، جس سے آلات یا لائنوں کو بس بار کے ایک سیٹ سے دوسرے سیٹ میں تبدیل کیا جا سکتا ہے، اس طرح پاور سسٹم آپریشن موڈ کی لچکدار ایڈجسٹمنٹ کو یقینی بناتا ہے۔ تاہم، سوئچنگ آپریشن کے دوران، الگ تھلگ سوئچ کو عام طور پر سرکٹ بریکر جیسے آلات کے ساتھ مل کر استعمال کیا جاتا ہے۔

3. چھوٹے کرنٹ سرکٹس کو آپریٹ کرنا: الگ تھلگ سوئچ ناقص وولٹیج ٹرانسفارمرز اور بجلی کے گرنے والے، بس بارز، بس بار سے براہ راست جڑے ہوئے سامان کا کیپسیٹو کرنٹ، نیز ٹرانسفارمر کے نیوٹرل پوائنٹ پر گراؤنڈنگ نائف سوئچ وغیرہ کو کھول اور بند کر سکتا ہے، جو تمام چھوٹے کرنٹ سرکٹس ہیں۔

الیکٹرک کم وولٹیج سرکٹ بریکر

III سرکٹ بریکرز کو ٹرپنگ کے طریقہ سے درجہ بندی کیا گیا ہے۔

تھرمل سرکٹ بریکر: یہ بنیادی طور پر اس اصول کو استعمال کرتا ہے کہ گرم ہونے پر دائمی پٹی جھک جاتی ہے۔ جب کرنٹ اوور لوڈ ہوتا ہے، تو کرنٹ سے پیدا ہونے والی گرمی کی وجہ سے بائی میٹالک پٹی جھک جاتی ہے، جس سے سرکٹ کو کاٹ دینے کے لیے ٹرپنگ میکانزم متحرک ہو جاتا ہے۔ اس سرکٹ بریکر کا ایکشن ٹائم اوورلوڈ کرنٹ کے سائز سے متعلق ہے۔ اوورلوڈ کرنٹ جتنا زیادہ ہوگا، کارروائی کا وقت اتنا ہی کم ہوگا۔

2. برقی مقناطیسی سرکٹ بریکر: برقی مقناطیسی انڈکشن کے اصول پر مبنی۔ جب سرکٹ میں شارٹ سرکٹ ہوتا ہے، تو اچانک بڑا کرنٹ ایک طاقتور برقی مقناطیسی قوت پیدا کرتا ہے، جس کی وجہ سے ٹرپنگ میکانزم کام کرتا ہے اور سرکٹ کو تیزی سے کاٹ دیتا ہے۔ یہ شارٹ سرکٹ کرنٹ کے لیے انتہائی حساس ہے۔

3. الیکٹرانک سرکٹ بریکر: یہ الیکٹرانک اجزاء کے ذریعے موجودہ شدت اور تبدیلیوں کا پتہ لگاتا ہے۔ یہ اوورلوڈ اور شارٹ سرکٹ جیسے تحفظ کے افعال کو زیادہ درست طریقے سے نافذ کر سکتا ہے، اور کچھ الیکٹرانک سرکٹ بریکرز میں ریموٹ کنٹرول اور کمیونیکیشن کے افعال بھی ہوتے ہیں، جو اسے نسبتاً جدید قسم کا سرکٹ بریکر بناتا ہے۔

کم وولٹیج منقطع سوئچ

چہارم تنصیب کے مقام کے لحاظ سے منقطع سوئچ کی درجہ بندی

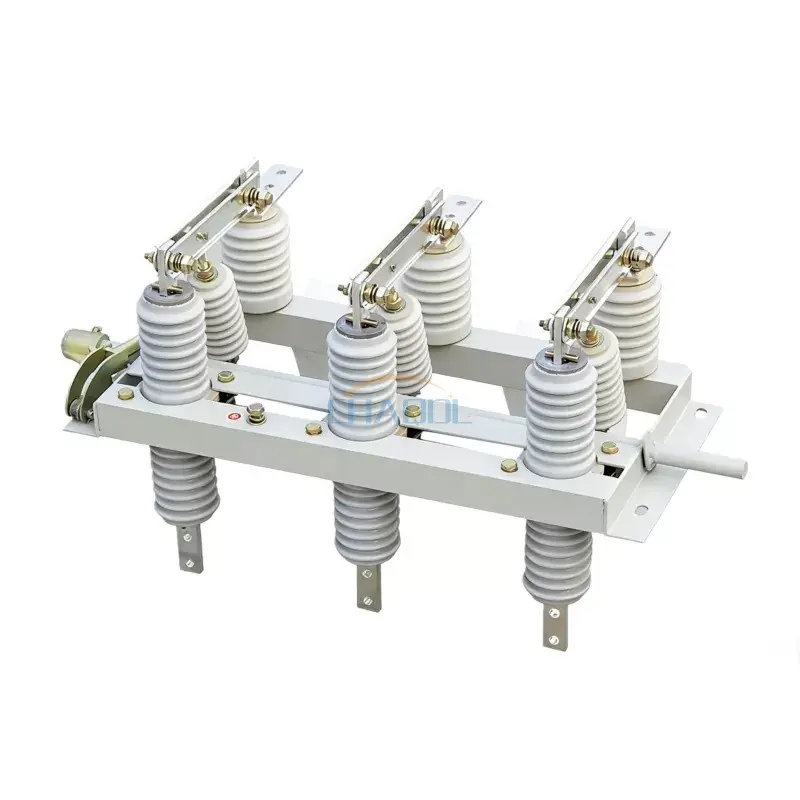

انڈور منقطع سوئچ: عام طور پر ڈسٹری بیوشن روم یا عمارتوں کے اندر دیگر علاقوں میں نصب کیا جاتا ہے، یہ انڈور برقی آلات کو الگ تھلگ کرنے کے لیے استعمال کیا جاتا ہے۔ اس کی ساخت نسبتاً کمپیکٹ ہے اور اس کا حجم چھوٹا ہے کیونکہ اندرونی ماحول کے حالات نسبتاً مستحکم ہیں۔

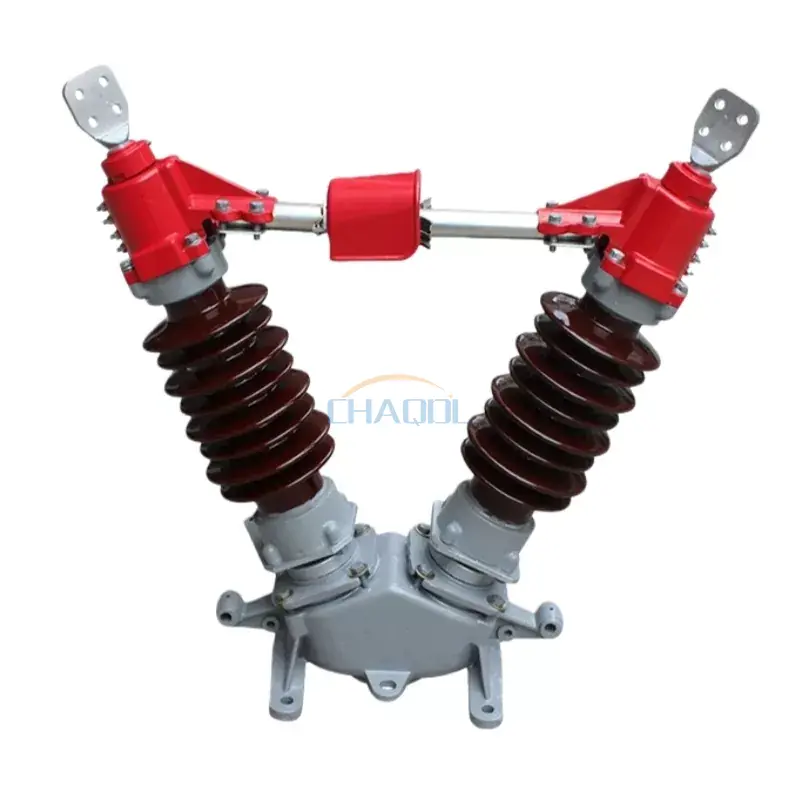

2. آؤٹ ڈور منقطع سوئچز: آؤٹ ڈور سب سٹیشنز، ٹرانسمیشن لائنز اور دیگر مقامات پر نصب کیے گئے ہیں، انہیں مختلف پیچیدہ موسمی حالات کا مقابلہ کرنے کے قابل ہونے کی ضرورت ہے۔ ان کی ساخت نسبتاً مضبوط ہے اور بہترین واٹر پروف، ونڈ پروف، اور سنکنرن سے بچنے والی خصوصیات ہیں۔

ہائی وولٹیج منقطع سوئچ

V. آپریٹنگ میکانزم کی بنیاد پر منقطع سوئچز کی درجہ بندی

دستی منقطع سوئچ: اسے کھولنے اور بند کرنے کے لیے ہینڈل کے ذریعے دستی آپریشن کی ضرورت ہوتی ہے۔ آپریشن آسان اور سیدھا ہے، کم لاگت کے ساتھ۔ یہ عام طور پر کم وولٹیج کی سطح اور کم کثرت سے کام کرنے والے حالات میں استعمال ہوتا ہے۔

2. الیکٹرک الگ تھلگ سوئچ: افتتاحی اور بند ہونے والی کارروائیاں الیکٹرک آپریٹنگ میکانزم کے ذریعے حاصل کی جاتی ہیں۔ اس قسم کا الگ تھلگ سوئچ ریموٹ کنٹرول کو قابل بناتا ہے، بڑے سب سٹیشنوں اور اس طرح کی دیگر سہولیات میں مرکزی کنٹرول اور خودکار آپریشن کی سہولت فراہم کرتا ہے۔ تاہم، اس کی نسبتاً زیادہ قیمت اور زیادہ پیچیدہ ڈھانچہ ہے۔
