تیل میں ڈوبا ہوا کمبائنڈ انسٹرومنٹ ٹرانسفارمر

یہ تیل میں ڈوبا مشترکہ آلہ ٹرانسفارمر (ماڈل JLS-10) درمیانے وولٹیج پاور سسٹمز میں درست پیمائش اور تحفظ کے لیے ڈیزائن کیا گیا ہے۔ یہ وولٹیج اور موجودہ پیمائش کے افعال کو ایک واحد تیل سے بھرے یونٹ میں ضم کرتا ہے، جس سے یہ آؤٹ ڈور ڈسٹری بیوشن نیٹ ورکس، سب سٹیشنز، اور صنعتی پاور مانیٹرنگ سسٹم میں وسیع پیمانے پر لاگو ہوتا ہے۔ ڈھانچہ طویل مدتی بوجھ کے حالات اور سخت ماحولیاتی نمائش کے تحت مستحکم آپریشن کو یقینی بنانے کے لیے تیل میں ڈوبی ہوئی موصلیت کا ڈیزائن اپناتا ہے۔

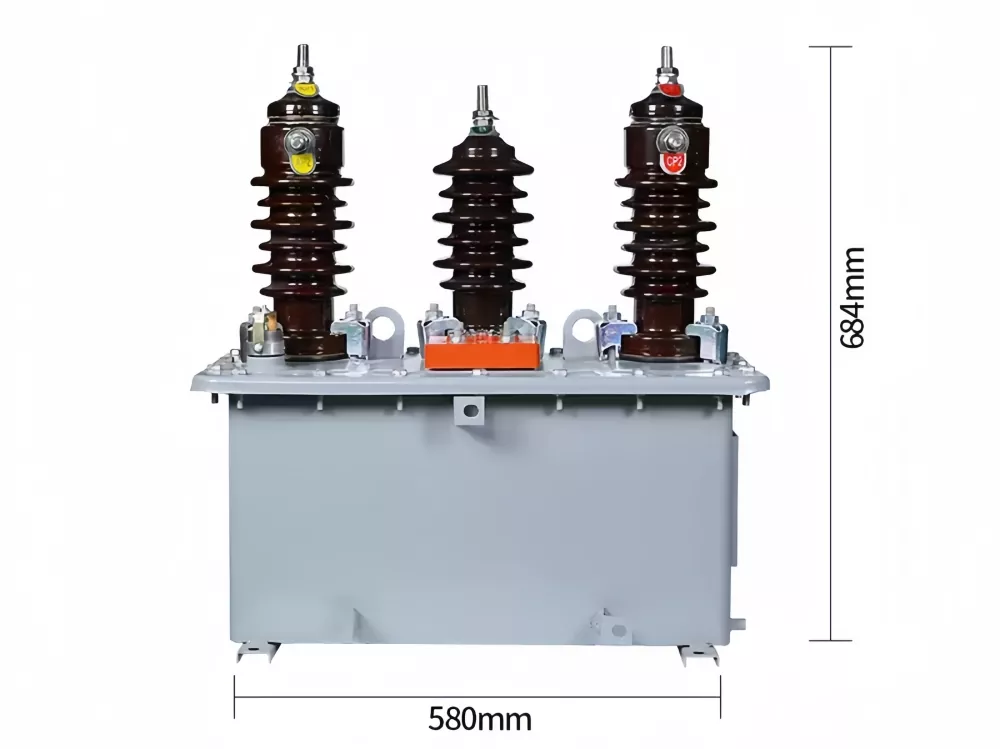

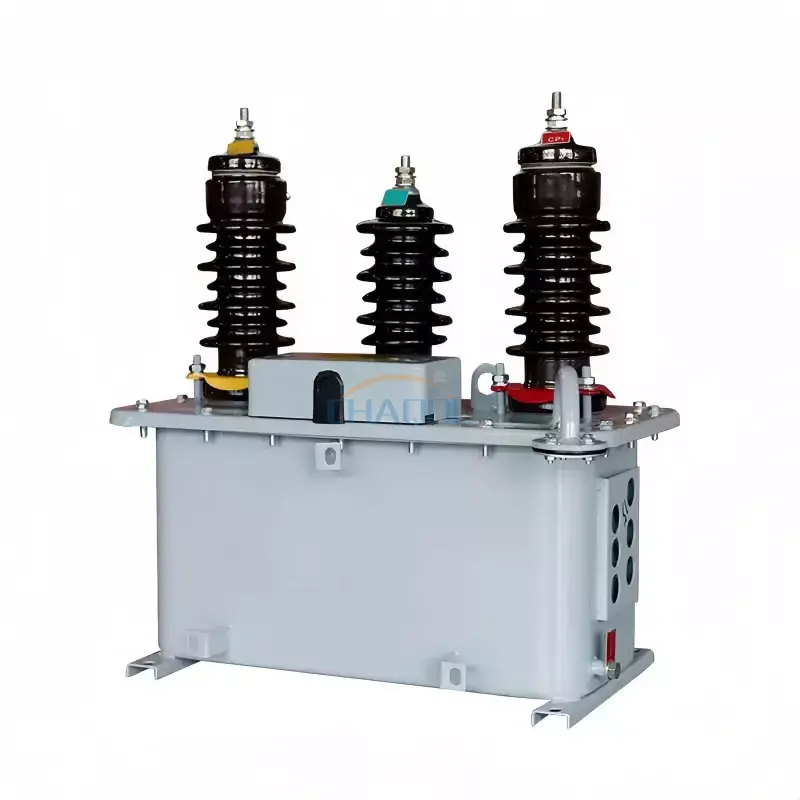

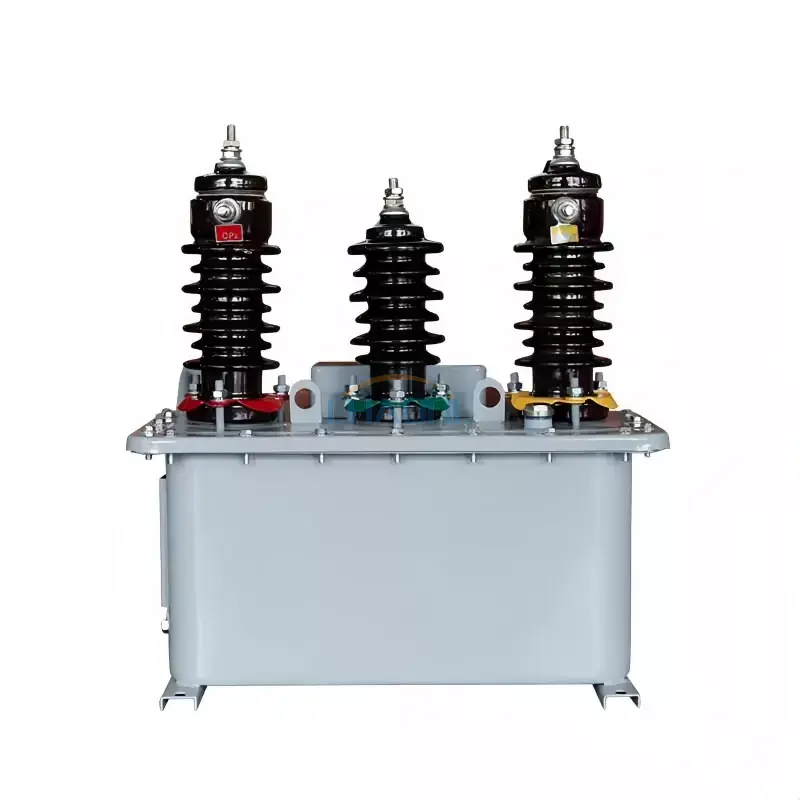

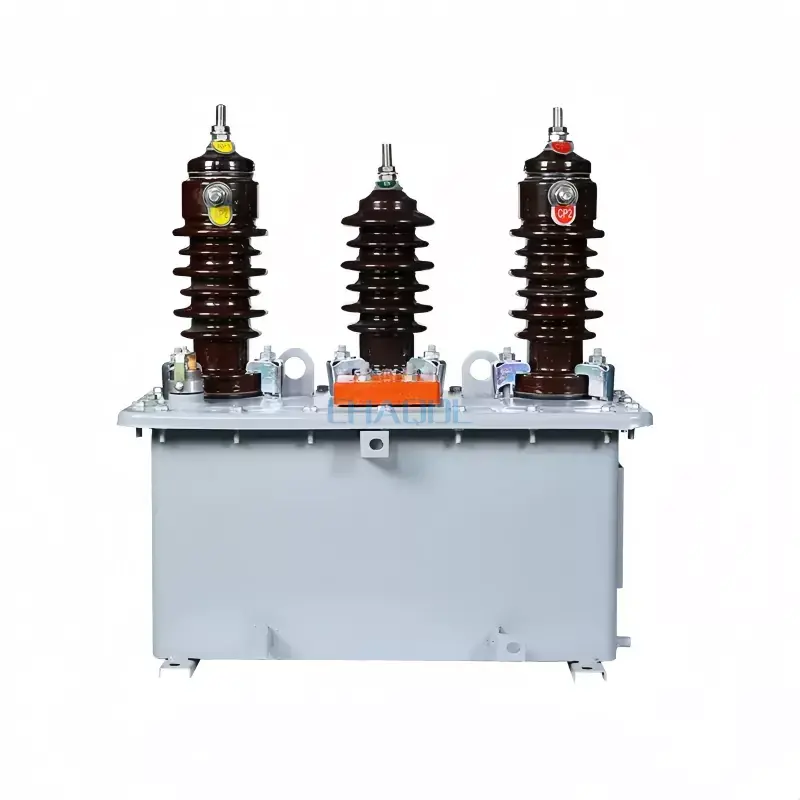

مصنوعات کی تصویر ڈسپلے

جائزہ اور درخواست کی گنجائش

تیل میں ڈوبے ہوئے کمبائنڈ انسٹرومنٹ ٹرانسفارمر کو بجلی کی پیمائش اور ریلے کے تحفظ کے لیے بیک وقت وولٹیج اور کرنٹ ٹرانسفارمیشن انجام دینے کے لیے انجنیئر کیا گیا ہے۔ یہ 6kV، 10kV، اور 35kV ڈسٹری بیوشن سسٹمز کے لیے موزوں ہے، خاص طور پر آؤٹ ڈور سب سٹیشنز، کمپیکٹ ٹرانسفارمر سٹیشنز، اور صنعتی پاور گرڈز میں جہاں وشوسنییتا اور موصلیت کی طاقت اہم ہے۔

متعدد پیمائشی افعال کو ایک ڈھانچے میں ضم کرنے سے، یہ تنصیب کی جگہ کو کم کرتا ہے اور سسٹم کی وائرنگ کی کارکردگی کو بہتر بناتا ہے، جس سے یہ جدید سمارٹ گرڈ ایپلی کیشنز کے لیے ایک ترجیحی حل ہے۔

تکنیکی وضاحتیں

JLS-35، 10، 6، اور 3 تیل میں ڈوبے ہوئے مشترکہ آلے کے ٹرانسفارمرز کے وولٹیج سیکشن کے تکنیکی پیرامیٹرز

JLS-35، 10، 6، اور 3 تیل میں ڈوبے ہوئے مشترکہ آلے کے ٹرانسفارمرز کے موجودہ حصے کے تکنیکی پیرامیٹرز

مصنوعات کی ساخت کے فوائد

یہ مکمل طور پر سیل شدہ آئل ٹینک کا ڈھانچہ اپناتا ہے، بہترین موصلیت کی کارکردگی اور نمی، دھول اور ماحولیاتی آلودگی کے خلاف مضبوط مزاحمت کو یقینی بناتا ہے۔ توانائی کے نقصان کو کم سے کم کرنے کے لیے کور اعلیٰ معیار کے سلکان اسٹیل سے بنا ہے، جبکہ درست تانبے کی وائنڈنگز مستحکم کرنٹ ٹرانسمیشن اور درست پیمائش کی پیداوار کو یقینی بناتی ہیں۔

روایتی علیحدہ ٹرانسفارمرز کے مقابلے میں، یہ تیل میں ڈوبا ہوا کمبائنڈ انسٹرومنٹ ٹرانسفارمر وائرنگ کی پیچیدگی کو نمایاں طور پر کم کرتا ہے اور آؤٹ ڈور سب اسٹیشنز اور میٹرنگ کیبنٹ میں تنصیب کی کارکردگی کو بہتر بناتا ہے۔

تنصیب کا ماحول

1. تقسیم کے نظام میں بیرونی یا اندرونی تنصیب کے لیے موزوں ہے۔

2. محیط درجہ حرارت: -25℃ سے +40℃

3. اونچائی: ≤1000m (زیادہ اونچائی کو حسب ضرورت ڈیزائن کی ضرورت ہے)

4. corrosive گیس، بھاری آلودگی، یا شدید کمپن سے پاک ماحول میں قابل اطلاق

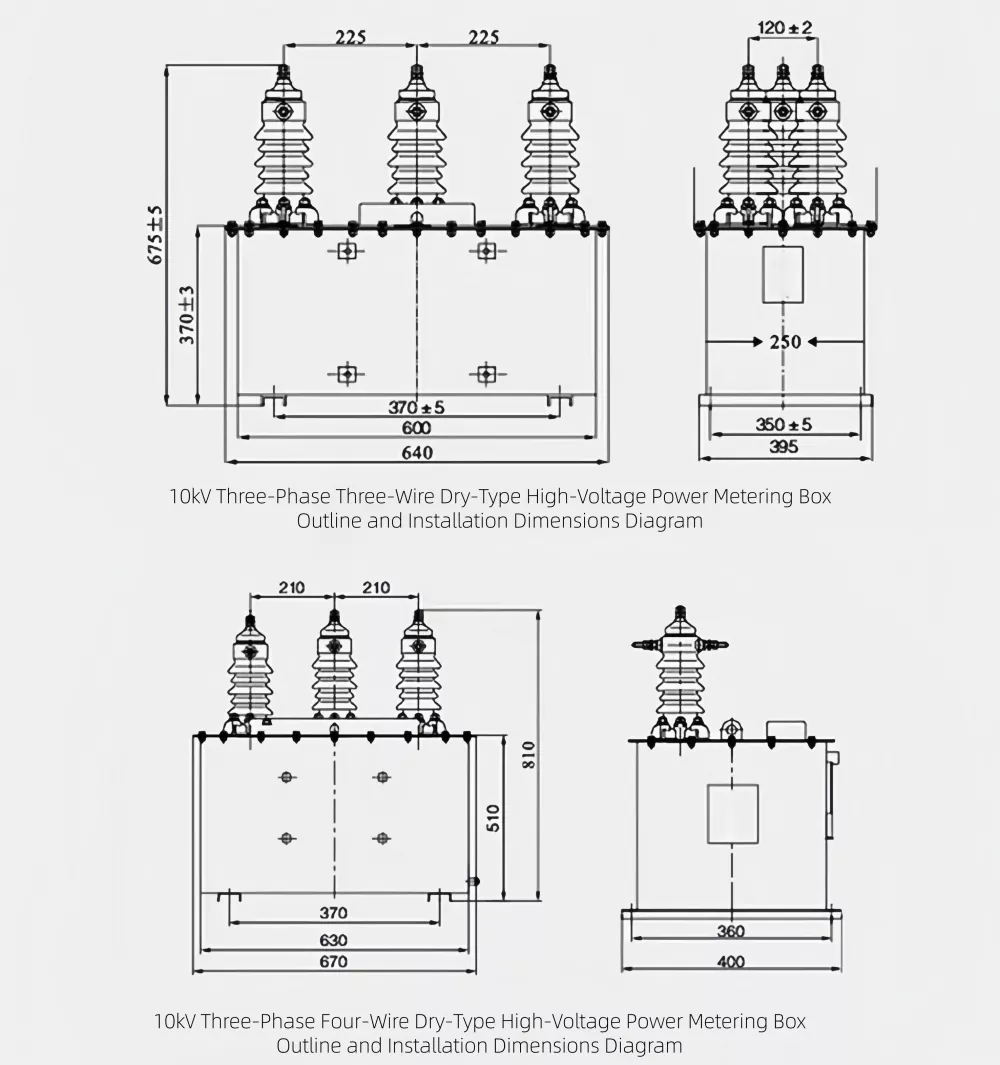

پروڈکٹ کے طول و عرض کا خاکہ

اکثر پوچھے گئے سوالات

Q1: تیل میں ڈوبے ہوئے کمبائنڈ انسٹرومنٹ ٹرانسفارمر کا بنیادی کام کیا ہے؟
A: یہ وولٹیج اور موجودہ پیمائش کو ایک یونٹ میں ضم کرتا ہے، درمیانے وولٹیج پاور سسٹم جیسے سب اسٹیشنز اور ڈسٹری بیوشن نیٹ ورکس کے لیے درست پیمائش اور ریلے تحفظ فراہم کرتا ہے۔

Q2: یہ ٹرانسفارمر عام طور پر کہاں نصب ہوتا ہے؟
A: یہ عام طور پر آؤٹ ڈور سب سٹیشنوں، کمپیکٹ ٹرانسفارمر سٹیشنوں، صنعتی بجلی کی تقسیم کے نظام، اور میٹرنگ کیبنٹ میں استعمال ہوتا ہے جن کو توانائی کی مستحکم پیمائش کی ضرورت ہوتی ہے۔

Q3: یہ سامان کس وولٹیج کی سطح کو سپورٹ کرسکتا ہے؟
A: معیاری ماڈلز 3kV، 6kV، 10kV، اور 35kV سسٹمز کو سپورٹ کرتے ہیں، جو اسے درمیانے وولٹیج ایپلی کیشنز کی وسیع رینج کے لیے موزوں بناتے ہیں۔

Q4: تیل میں ڈوبی موصلیت کے کیا فوائد ہیں؟
A: تیل کی موصلیت بہترین ڈائی الیکٹرک طاقت، گرمی کی کھپت، اور طویل مدتی آپریشنل استحکام فراہم کرتی ہے، خاص طور پر سخت بیرونی ماحول میں۔

Q5: کتنی بار اسے دیکھ بھال کی ضرورت ہوتی ہے؟
A: ڈھانچہ مکمل طور پر مہربند ہے، لہذا اسے کم سے کم دیکھ بھال کی ضرورت ہے۔ تیل کی حالت اور ٹرمینل کنکشن کا باقاعدہ معائنہ کرنے کی سفارش کی جاتی ہے۔

Q6: کیا یہ مختلف موجودہ تناسب کے لئے اپنی مرضی کے مطابق کیا جا سکتا ہے؟
A: جی ہاں، موجودہ تناسب اور ثانوی پیرامیٹرز کو مختلف میٹرنگ اور پروٹیکشن سسٹم سے ملنے کے لیے پروجیکٹ کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
