زیرو سیکوئنس کرنٹ ٹرانسفارمر

زیرو سیکوئنس کرنٹ ٹرانسفارمر کو درمیانے وولٹیج پاور سسٹمز میں زمین کی خرابی کا پتہ لگانے اور تحفظ کوآرڈینیشن کے لیے ڈیزائن کیا گیا ہے۔ یہ عام طور پر 10kV ڈسٹری بیوشن نیٹ ورکس میں غیر متوازن یا خرابی کے حالات میں پیدا ہونے والے بقایا کرنٹ کی نگرانی کے لیے لاگو ہوتا ہے، جس سے حفاظتی ریلے کو ناقص سرکٹس کو تیزی سے الگ کرنے میں مدد ملتی ہے اور سسٹم کی حفاظت اور وشوسنییتا کو بہتر بنایا جاتا ہے۔

یہ ماڈل (LXK-Φ80-200) اسپلٹ کور ڈھانچے کے ساتھ ایپوکسی رال ویکیوم کاسٹنگ ٹیکنالوجی کا استعمال کرتا ہے، جو بنیادی کیبلز کو منقطع کیے بغیر تنصیب کی اجازت دیتا ہے۔ کور اعلی درجے کے کولڈ رولڈ سلکان اسٹیل سے تیار کیا گیا ہے، جبکہ وائنڈنگ آکسیجن سے پاک تانبے کے کنڈکٹرز کا استعمال کرتی ہے تاکہ طویل مدتی آپریشن کے دوران مستحکم مقناطیسی کارکردگی اور کم نقصان کو یقینی بنایا جا سکے۔

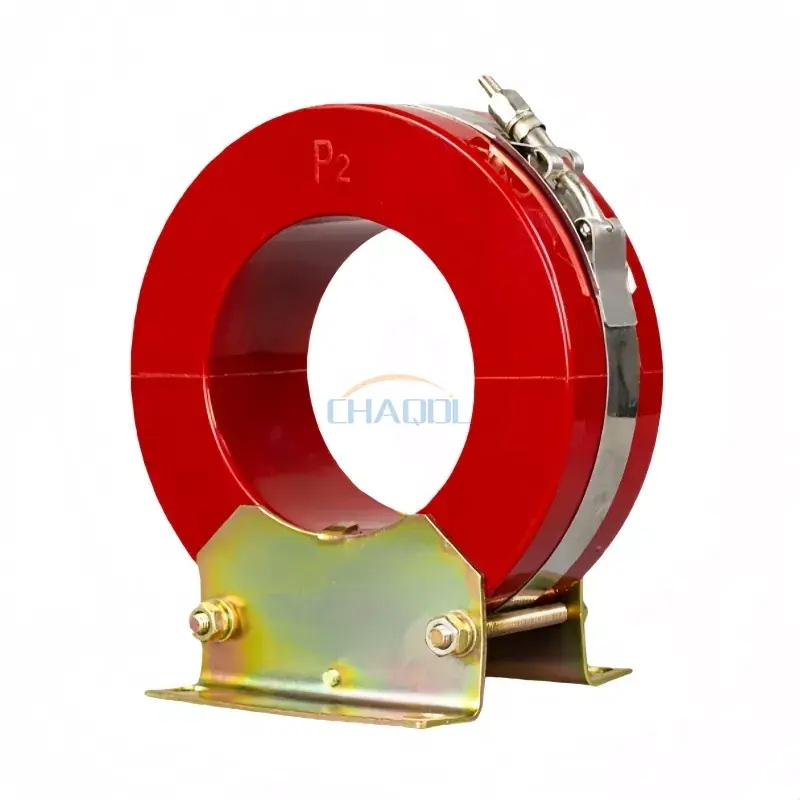

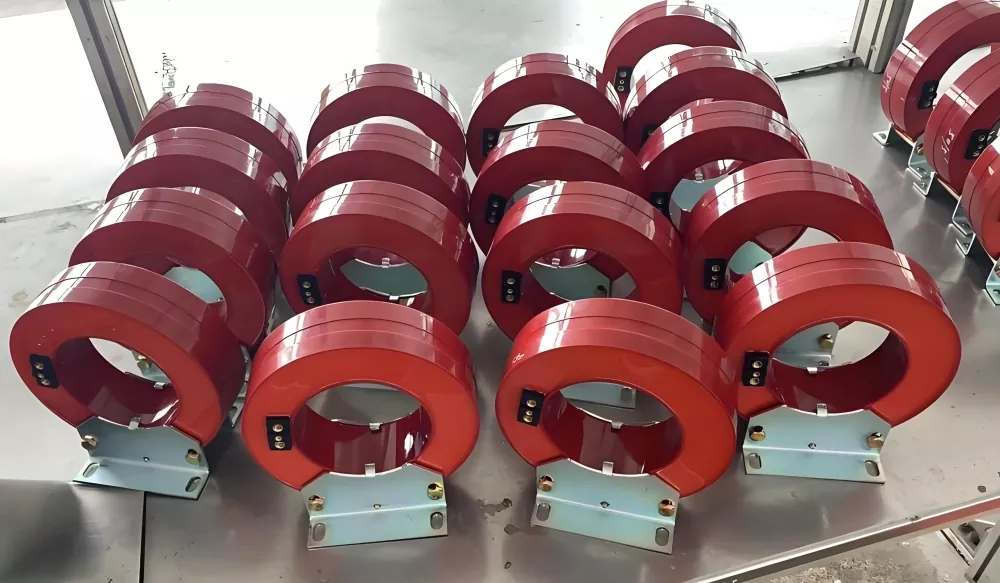

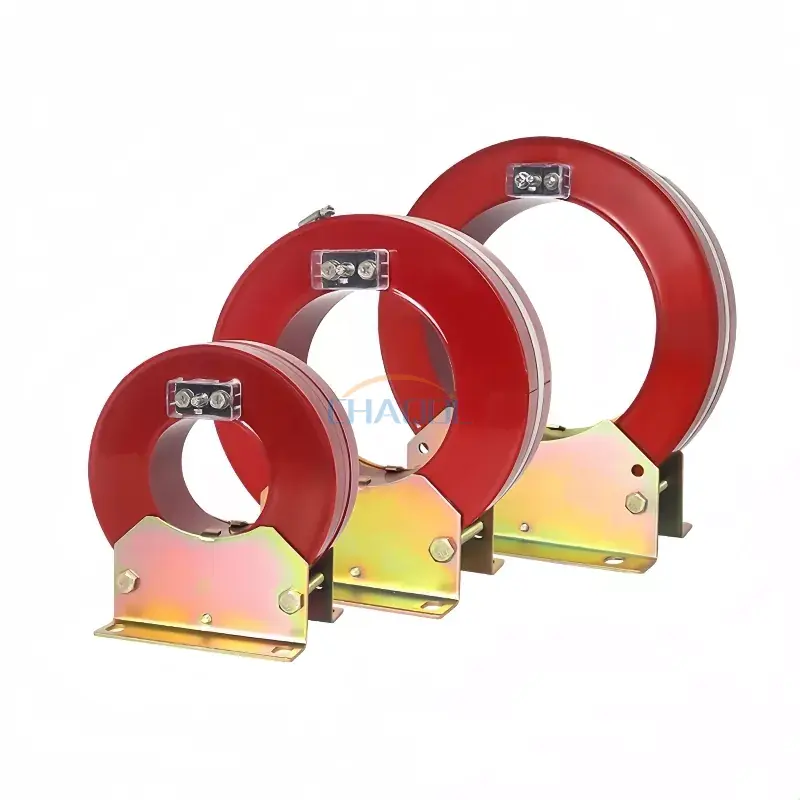

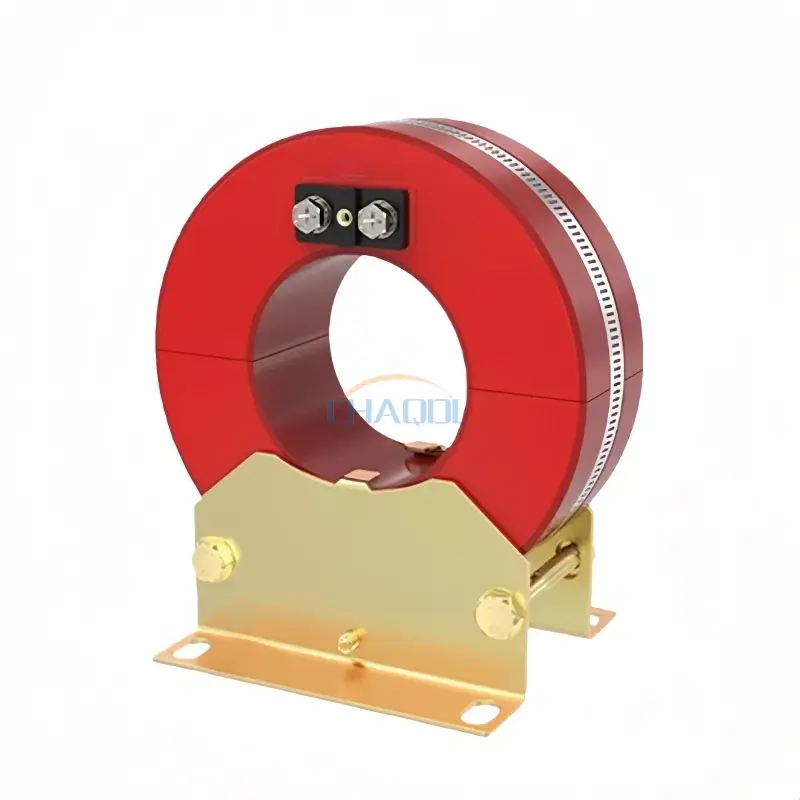

اصل مصنوعات کی تصاویر

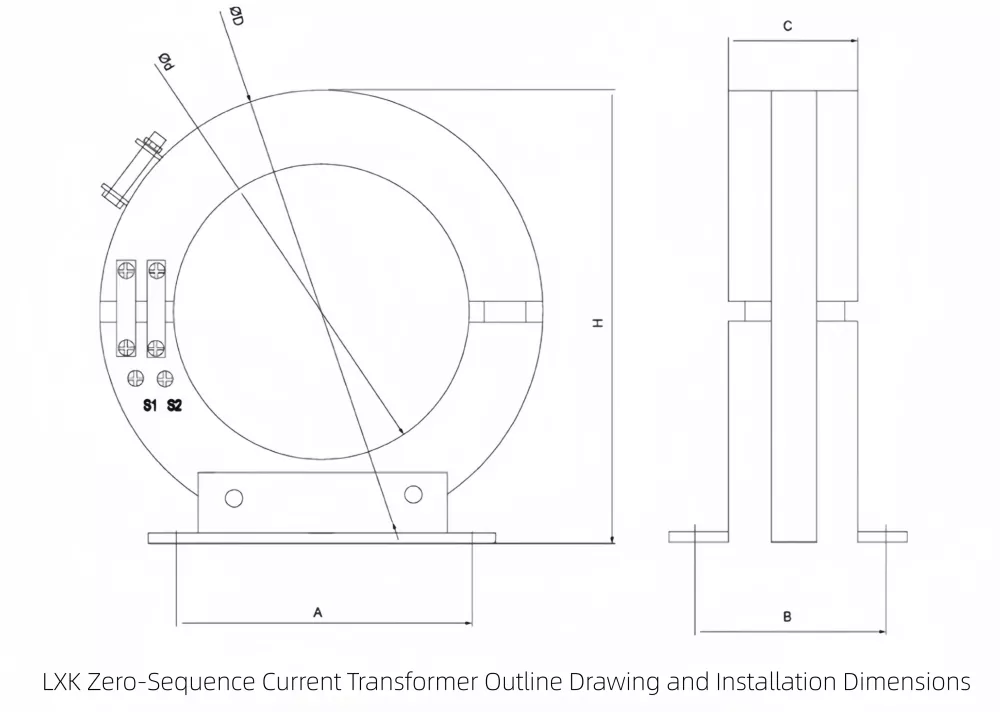

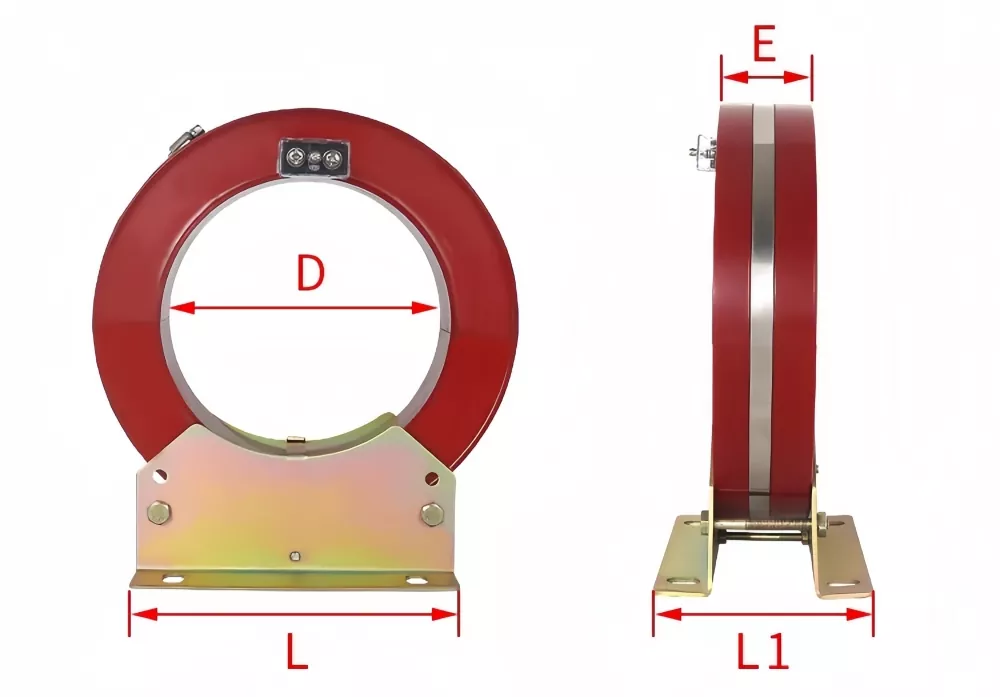

مصنوعات کی ظاہری شکل اور طول و عرض کا خاکہ

اس زیرو سیکوئنس کرنٹ ٹرانسفارمر کا ایک اہم فائدہ اس کا اسپلٹ کور ڈھانچہ ہے، جو بنیادی کیبلز کو منقطع کیے بغیر تنصیب کی اجازت دیتا ہے۔ دو سیکشن کا بنیادی ڈیزائن، کلیمپنگ فکسیشن کے ساتھ مل کر، ریٹروفٹ اور دیکھ بھال کے منصوبوں میں سائٹ پر تنصیب کی کارکردگی کو نمایاں طور پر بہتر بناتا ہے۔

ریلے تکنیکی پیرامیٹرز

درجہ بند موصلیت کی سطح: 0.5/3KV

مصنوعات کی خصوصیات

اسپلٹ کور ایپوکسی رال کا ڈھانچہ بنیادی کیبلز کو ہٹائے بغیر تیز تنصیب کی اجازت دیتا ہے، بحالی اور ریٹروفٹ پروجیکٹس میں ڈاؤن ٹائم کو کم کرتا ہے۔ ڈیزائن سخت برقی ماحول میں مکینیکل استحکام اور طویل مدتی موصلیت کی وشوسنییتا کو بھی بہتر بناتا ہے۔

ڈیوائس کم اور زیادہ بقایا موجودہ حالات میں مستحکم پیمائش کی کارکردگی فراہم کرتی ہے، جو اسے صنعتی تقسیم کے نیٹ ورکس، سب اسٹیشنز، اور کمپیکٹ سوئچ گیئر اسمبلیوں میں تحفظ کے نظام کے لیے موزوں بناتی ہے۔

عام آپریٹنگ حالات

1. تنصیب: اندرونی استعمال

2. درجہ حرارت کی حد: -5 ℃ سے 40 ℃، روزانہ اوسط ≤ 30 ℃

3. ماحولیات: غیر سنکنرن، کم آلودگی والے علاقے

اکثر پوچھے گئے سوالات

Q1: زیرو سیکوئنس کرنٹ ٹرانسفارمر کا بنیادی کام کیا ہے؟
A: یہ تھری فیز سسٹمز میں زمین کی خرابیوں کی وجہ سے ہونے والے عدم توازن کا پتہ لگاتا ہے اور ریلے پروٹیکشن سسٹمز کو ناقص سرکٹس کو الگ کرنے کے لیے سگنل فراہم کرتا ہے۔

Q2: کیا اسے سسٹم کو بند کیے بغیر انسٹال کیا جا سکتا ہے؟
A: جی ہاں، اسپلٹ کور ڈیزائن موجودہ کیبلز کے ارد گرد بغیر کنکشن کے تنصیب کی اجازت دیتا ہے۔

Q3: کیا ریٹیڈ کرنٹ فکسڈ یا حسب ضرورت ہے؟
A: بنیادی موجودہ درجہ بندی سسٹم کی ضروریات کی بنیاد پر اپنی مرضی کے مطابق کی جا سکتی ہے۔

Q4: یہ کس قسم کے تحفظ کے نظام کے ساتھ مطابقت رکھتا ہے؟
A: یہ ارتھ فالٹ ریلے، پروٹیکشن پینلز، اور سوئچ گیئر مانیٹرنگ سسٹم کے ساتھ مطابقت رکھتا ہے۔

Q5: کور اور سمیٹ میں کون سا مواد استعمال ہوتا ہے؟
A: یہ کم نقصان اور اعلی کارکردگی کے لئے کولڈ رولڈ سلکان اسٹیل کور اور آکسیجن فری کاپر وائنڈنگز کا استعمال کرتا ہے۔

Q6: یہ عام طور پر کہاں نصب ہوتا ہے؟
A: یہ عام طور پر رنگ مین یونٹس، ڈسٹری بیوشن کیبنٹ، ٹرانسفارمرز اور سرکٹ بریکر پروٹیکشن پینلز میں نصب ہوتا ہے۔
