مضمون کا خلاصہ: A کور کرنٹ ٹرانسفارمر کے ذریعےAC کرنٹ کی پیمائش کرنے کا ایک عملی طریقہ فراہم کرتا ہے اور پیمائش کے آلات کو ہائی کرنٹ کنڈکٹرز سے براہ راست منسلک کیے بغیر سرکٹ کے تحفظ کو سپورٹ کرتا ہے۔انکیانگ پاورپاور ڈسٹری بیوشن ایپلی کیشنز کے لیے LMZC-10 سیریز تیار کرتا ہے، بشمول میڈیم وولٹیج سوئچ گیئر، میٹرنگ پینلز، RMU، GIS، کمپیکٹ سب سٹیشنز، اور صنعتی پاور سسٹم۔ ٹورائیڈل سلکان اسٹیل کور، کاپر سیکنڈری وائنڈنگ، ایپوکسی رال موصلیت، اور کمپیکٹ کنسٹرکشن کے ساتھ، یہ ٹرانسفارمر مستحکم کرنٹ سیمپلنگ اور قابل اعتماد طویل مدتی آپریشن کے لیے ڈیزائن کیا گیا ہے۔
مندرجات کا جدول
- کور کرنٹ ٹرانسفارمر کے ذریعے کیا ہے؟
- کور کرنٹ ٹرانسفارمر کے ذریعے کیسے کام کرتا ہے؟
- ساختی ڈیزائن کیا ہے؟
- کون سے تکنیکی پیرامیٹرز سب سے زیادہ اہمیت رکھتے ہیں؟
- ایک تھرو کور کرنٹ ٹرانسفارمر کہاں استعمال ہوتا ہے؟
- اہم کارکردگی کے فوائد کیا ہیں؟
- آپ کو صحیح ماڈل کا انتخاب کیسے کرنا چاہئے؟
- انسٹالیشن کے کن طریقوں پر عمل کیا جانا چاہیے؟
- اکثر پوچھے گئے سوالات
- نتیجہ
کور کرنٹ ٹرانسفارمر کے ذریعے کیا ہے؟
A تھرو کور کرنٹ ٹرانسفارمر ایک الیکٹریکل انسٹرومنٹ ٹرانسفارمر ہے جسے ہائی پرائمری کرنٹ کو کم، معیاری ثانوی کرنٹ میں تبدیل کرنے کے لیے ڈیزائن کیا گیا ہے جسے ماپنے والے آلات، میٹرز، اور پروٹیکشن ریلے کے ذریعے محفوظ طریقے سے استعمال کیا جا سکتا ہے۔ پیمائش کے سرکٹ کو براہ راست ہائی کرنٹ کنڈکٹر سے جوڑنے کے بجائے، بنیادی کیبل یا بس بار ٹرانسفارمر کے کور سے گزرتی ہے۔
انکیانگ پاور سے LMZC-10 سیریز 35kV سے کم آپریٹنگ وولٹیج والے AC پاور سسٹمز کے لیے ڈیزائن کی گئی ہے۔ اسے پراجیکٹ کی ضروریات کے مطابق 10kV، 24kV، اور 35kV جیسے وولٹیج کی سطحوں پر مشتمل ایپلی کیشنز کے لیے ترتیب دیا جا سکتا ہے۔ اس کا ڈھانچہ ان ایپلی کیشنز کے لیے موزوں ہے جہاں قابل بھروسہ کرنٹ سیمپلنگ، میٹرنگ، اور ریلے پروٹیکشن ضروری ہے۔
روایتی ٹرانسفارمر کے برعکس جس میں سرشار بنیادی وائنڈنگ ہو سکتی ہے، ایک تھرو کور ڈیزائن بنیادی موڑ کے طور پر کور سے گزرنے والے کنڈکٹر کا استعمال کرتا ہے۔ یہ تعمیر برقی تقسیم کے آلات کے لیے ایک کمپیکٹ حل فراہم کر سکتی ہے جبکہ مناسب نظاموں میں انضمام کو آسان بناتی ہے۔
کور کرنٹ ٹرانسفارمر کے ذریعے کیسے کام کرتا ہے؟
آپریٹنگ اصول برقی مقناطیسی انڈکشن پر مبنی ہے۔ جب متبادل کرنٹ بنیادی موصل سے گزرتا ہے، تو یہ کنڈکٹر کے گرد مقناطیسی میدان پیدا کرتا ہے۔ مقناطیسی بہاؤ ٹرانسفارمر کے کور سے گزرتا ہے اور ثانوی وائنڈنگ میں متناسب کرنٹ لاتا ہے۔
نتیجے میں آنے والا ثانوی کرنٹ عام طور پر پیمائش یا حفاظتی آلات سے کنکشن کے لیے معیاری ہوتا ہے۔ LMZC-10 کے لیے، ثانوی موجودہ اختیارات میں 5A اور 1A شامل ہیں، منتخب کنفیگریشن پر منحصر ہے۔
بنیادی آپریٹنگ عمل کا خلاصہ اس طرح کیا جا سکتا ہے:
- بنیادی کیبل یا بس بار سسٹم کرنٹ لے جاتی ہے۔
- بنیادی موصل مقناطیسی کور سے گزرتا ہے۔
- متبادل کرنٹ کور کے اندر مقناطیسی بہاؤ پیدا کرتا ہے۔
- ثانوی سمیٹ مقناطیسی بہاؤ کا جواب دیتی ہے۔
- ایک کم ثانوی کرنٹ ماپنے یا پروٹیکشن سرکٹ میں پہنچایا جاتا ہے۔
- منسلک سامان نگرانی، پیمائش، یا حفاظتی افعال کے لیے سگنل کا استعمال کرتا ہے۔
یہ انتظام پیمائش کے سرکٹ کو پرائمری پاور کنڈکٹر سے الگ کرتا ہے، جس سے بہت ساری ڈسٹری بیوشن ایپلی کیشنز میں موجودہ نگرانی کو زیادہ عملی بنایا جاتا ہے۔
ساختی ڈیزائن کیا ہے؟

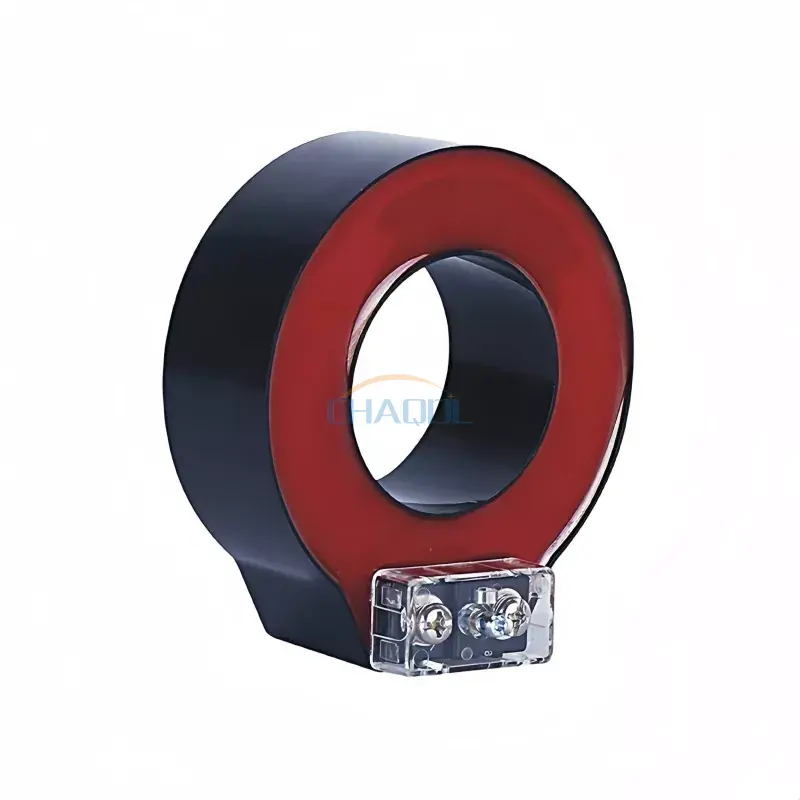

ٹرانسفارمر کی تعمیر کا پیمائش کے استحکام، موصلیت کی کارکردگی، ماحولیاتی مزاحمت، اور سروس کی زندگی پر براہ راست اثر پڑتا ہے۔ LMZC-10 epoxy رال کاسٹنگ انسولیشن کے ساتھ مل کر ٹورائیڈل سلکان سٹیل کور کا استعمال کرتا ہے۔
کور اور مقناطیسی سرکٹ
ٹورائیڈل سلکان اسٹیل کور برقی مقناطیسی انڈکشن کے لیے درکار مقناطیسی راستہ فراہم کرتا ہے۔ ایک مناسب طریقے سے ڈیزائن کیا گیا مقناطیسی سرکٹ موجودہ تبدیلی کی مستحکم خصوصیات کو برقرار رکھنے میں مدد کرتا ہے اور قابل اعتماد پیمائش کی کارکردگی کو سپورٹ کرتا ہے۔
پرائمری کنڈکٹر
بنیادی کنڈکٹر بنیادی کاموں سے گزرتا ہے ایک واحد موڑ پرائمری وائنڈنگ کے طور پر۔ یہ انتظام ٹرانسفارمر کو روایتی ملٹی ٹرن پرائمری وائنڈنگ کی ضرورت کے بغیر موجودہ کیبل یا بس بار کے ذریعے بہنے والے کرنٹ کی پیمائش کرنے کی اجازت دیتا ہے۔
سیکنڈری سمیٹنا
ثانوی وائنڈنگ منسلک میٹروں اور حفاظتی آلات کے لیے ایک مستحکم آؤٹ پٹ کرنٹ پیدا کرنے کے لیے ہائی کنڈکٹیویٹی تانبے کے تار کا استعمال کرتی ہے۔ ثانوی سرکٹ کو آلات کے ڈیزائن اور قابل اطلاق برقی حفاظتی طریقہ کار کے مطابق درست طریقے سے منسلک اور ہینڈل کیا جانا چاہیے۔
موصلیت اور رہائش
پروڈکٹ میں epoxy رال کی موصلیت اور شعلہ retardant ABS ہاؤسنگ کا استعمال کیا گیا ہے۔ ایک مہر بند شفاف ٹرمینل کور بھی کنکشن ایریا کے ارد گرد مرئیت کو بہتر بنانے کے لیے ڈیزائن کیا گیا ہے جبکہ محفوظ وائرنگ اور دیکھ بھال کے کام کو سپورٹ کرتا ہے۔
کون سے تکنیکی پیرامیٹرز سب سے زیادہ اہمیت رکھتے ہیں؟
کرنٹ ٹرانسفارمر کو منتخب کرنے کے لیے صرف برائے نام کرنٹ سے مماثلت سے زیادہ کی ضرورت ہوتی ہے۔ انجینئرز کو بجلی کے نظام، پیمائش کے مقصد، تنصیب کے طول و عرض، درستگی کے تقاضوں اور تحفظ کے تقاضوں کا ایک ساتھ جائزہ لینا چاہیے۔
| پیرامیٹر | LMZC-10 حوالہ | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| پروڈکٹ ماڈل | LMZC-10 | قابل اطلاق پروڈکٹ کنفیگریشن کی شناخت کرتا ہے۔ |
| شرح شدہ تعدد | 50/60Hz | عام AC پاور سسٹم فریکوئنسی سے میل کھاتا ہے۔ |
| ثانوی کرنٹ | 1A/5A | منسلک آلات کے ساتھ مطابقت کا تعین کرتا ہے۔ |
| مواد | شعلہ retardant ABS | مکینیکل تحفظ اور برقی حفاظت کی حمایت کرتا ہے۔ |
| کور | ٹورائڈیل سلکان اسٹیل | موجودہ تبدیلی کے لیے مقناطیسی راستہ فراہم کرتا ہے۔ |
| موصلیت | Epoxy رال کاسٹنگ | موصلیت اور ماحولیاتی مزاحمت کو بہتر بناتا ہے۔ |
| قابل اطلاق نظام وولٹیج | 35kV سے نیچے | مطلوبہ الیکٹریکل ایپلیکیشن رینج کی وضاحت کرتا ہے۔ |
درستگی کی کلاس اور درجہ بندی کے بوجھ کو بھی احتیاط سے سمجھا جانا چاہئے۔ مختلف ایپلی کیشنز کو ناپنے والے کرنٹ ٹرانسفارمر، حفاظتی کرنٹ ٹرانسفارمر، یا ڈوئل وائنڈنگ کنفیگریشن کی ضرورت ہو سکتی ہے۔ مطلوبہ بنیادی موجودہ رینج کو زیادہ سے زیادہ ممکنہ کرنٹ سے منتخب کرنے کے بجائے اصل آپریٹنگ حالات سے مماثل ہونا چاہیے۔
ایک تھرو کور کرنٹ ٹرانسفارمر کہاں استعمال ہوتا ہے؟
کمپیکٹ ڈھانچہ اور ڈائریکٹ کنڈکٹر تھرو کور انتظامات اس قسم کے ٹرانسفارمر کو برقی پیمائش اور تحفظ کی ایپلی کیشنز کی ایک حد کے لیے موزوں بناتے ہیں۔
- بجلی کی تقسیم کی الماریاں:تقسیم کے سامان کے اندر موجودہ پیمائش اور نگرانی کی حمایت کرتا ہے۔
- میٹرنگ پینلز:بجلی کی پیمائش کے نظام کے لیے موجودہ سگنل فراہم کرتا ہے۔
- میڈیم وولٹیج سوئچ گیئر:مناسب GIS، RMU، اور سوئچ گیئر کنفیگریشن میں ضم کیا جا سکتا ہے۔
- سب سٹیشنز:موجودہ نمونے لینے اور ریلے کے تحفظ کے افعال کی حمایت کرتا ہے۔
- صنعتی آٹومیشن:صنعتی پاور کنٹرول سسٹم کے اندر برقی نگرانی کو قابل بناتا ہے۔
- قابل تجدید توانائی کے نظام:موجودہ نگرانی کی حمایت کر سکتا ہے جہاں برقی ڈیزائن اور ٹرانسفارمر کی وضاحتیں مطابقت رکھتی ہیں۔
- بحالی کے منصوبے:ایک مناسب اسپلٹ کور کنفیگریشن موجودہ کنڈکٹرز کے ارد گرد تنصیب کو آسان بنا سکتی ہے جہاں سسٹم ڈیزائن اجازت دیتا ہے۔
ریٹروفٹ کے کام کے لیے، انتخاب سے پہلے تنصیب کے حالات کا جائزہ لیا جانا چاہیے۔ کور ونڈو، کنڈکٹر کا سائز، ریٹیڈ کرنٹ، موصلیت کے تقاضے، اور انسٹالیشن کی دستیاب جگہ سبھی کو اصل سسٹم سے مطابقت رکھنے کی ضرورت ہے۔
اہم کارکردگی کے فوائد کیا ہیں؟
کومپیکٹ انٹیگریشن
رنگ کی قسم کا ڈھانچہ بنیادی کنڈکٹر کو کور سے گزرنے دیتا ہے، جس سے بجلی کی الماریوں اور سوئچ گیئر کے لیے ایک کمپیکٹ پیمائش کا انتظام ہوتا ہے۔
مستحکم موجودہ پیمائش
ٹورائیڈل سلکان اسٹیل کور اور کاپر سیکنڈری وائنڈنگ کو پیمائش اور تحفظ کی ایپلی کیشنز کے لیے مستحکم موجودہ تبدیلی کی خصوصیات فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔
موصلیت کا تحفظ
Epoxy رال کاسٹنگ برقی موصلیت فراہم کرتا ہے اور نمی، دھول، اور مکینیکل ماحولیاتی دباؤ کے خلاف مزاحمت میں حصہ ڈالتا ہے۔
لچکدار درخواست
سیریز کو مختلف بنیادی موجودہ رینجز اور درستگی کے تقاضوں کے لیے ترتیب دیا جا سکتا ہے۔ اس لیے پروڈکٹ کا انتخاب اس بات پر مبنی ہو سکتا ہے کہ آیا ایپلیکیشن پیمائش، تحفظ، یا مشترکہ افعال پر مرکوز ہے۔
تنصیب کی پیچیدگی میں کمی
جہاں قابل اطلاق ٹرانسفارمر کنفیگریشن اور سسٹم کے حالات اس کی اجازت دیتے ہیں، ایک تھرو کور یا اسپلٹ کور انتظام موجودہ بجلی کے بنیادی ڈھانچے میں موجودہ پیمائش کو ضم کرنے کے لیے درکار کام کو کم کر سکتا ہے۔
آپ کو صحیح ماڈل کا انتخاب کیسے کرنا چاہئے؟
ایک قابل اعتماد انتخاب کا عمل ٹرانسفارمر کی جسمانی شکل کے بجائے برقی نظام سے شروع ہوتا ہے۔ آرڈر دینے سے پہلے، انجینئرز اور پرچیزنگ ٹیموں کو درج ذیل معلومات کی تصدیق کرنی چاہیے:
- بنیادی موجودہ:کنڈکٹر کے ریٹیڈ اور متوقع آپریٹنگ کرنٹ کا تعین کریں۔
- سسٹم وولٹیج:تصدیق کریں کہ ٹرانسفارمر مطلوبہ وولٹیج کی سطح کے لیے موزوں ہے۔
- تعدد:تصدیق کریں کہ آیا ایپلیکیشن 50Hz یا 60Hz آپریشن استعمال کرتی ہے۔
- ثانوی پیداوار:منسلک میٹر، ریلے، یا نگرانی کے آلات کے مطابق 1A یا 5A منتخب کریں۔
- درستگی کی کلاس:درستگی کے تقاضے کی وضاحت کریں کہ آیا ٹرانسفارمر پیمائش، میٹرنگ یا تحفظ کے لیے استعمال ہوتا ہے۔
- بوجھ:ثانوی سرکٹ کی مطلوبہ VA درجہ بندی چیک کریں۔
- کور ونڈو:یقینی بنائیں کہ بنیادی کیبل یا بس بار جسمانی طور پر کور سے گزر سکتا ہے۔
- تنصیب کا ماحول:انڈور/ آؤٹ ڈور حالات، درجہ حرارت، نمی، آلودگی، اور دستیاب انکلوژر تحفظ کی تصدیق کریں۔
بڑے برقی منصوبوں کے لیے، ان پیرامیٹرز کا مکمل تحفظ اور پیمائش کے ڈیزائن کے ساتھ جائزہ لیا جانا چاہیے۔ صحیح طریقے سے منتخب کرنٹ ٹرانسفارمر ٹرانسفارمر اور ڈاون اسٹریم مانیٹرنگ آلات کے درمیان عدم مطابقت کو روکنے میں مدد کرتا ہے۔
انسٹالیشن کے کن طریقوں پر عمل کیا جانا چاہیے؟
برقی حفاظت اور پیمائش کی کارکردگی دونوں کے لیے درست تنصیب ضروری ہے۔ پرائمری کنڈکٹر کو کور کے مرکز سے گزرنا چاہیے جیسا کہ پروڈکٹ ڈیزائن کے ذریعہ بیان کیا گیا ہے، جس سے مطلوبہ مقناطیسی بہاؤ کی تقسیم کو برقرار رکھنے میں مدد ملتی ہے۔
- تنصیب سے پہلے ٹرانسفارمر کی درجہ بندی کی تصدیق کریں۔
- چیک کریں کہ بنیادی کنڈکٹر کور ونڈو کے ذریعے صحیح طریقے سے فٹ بیٹھتا ہے۔
- کنڈکٹر کو کور کے اندر مناسب جگہ پر رکھیں۔
- یقینی بنائیں کہ ثانوی ٹرمینلز صحیح طریقے سے جڑے ہوئے ہیں۔
- ثانوی گراؤنڈنگ کے لیے قابل اطلاق تقاضوں پر عمل کریں۔
- کرنٹ ٹرانسفارمر سیکنڈری سرکٹ کو غیر محفوظ اوپن سرکٹ کی حالت میں نہ چلائیں۔
- جہاں ضرورت ہو مناسب موصلیت والے ہارڈ ویئر کا استعمال کریں۔
- طے شدہ دیکھ بھال کے دوران ٹرمینلز اور موصلیت کا معائنہ کریں۔
برقی تنصیب ہمیشہ قابل عمل عملہ کے ذریعہ کی جانی چاہئے جو قابل اطلاق مقامی ضوابط، سسٹم ڈرائنگ اور مینوفیکچرر کی ہدایات پر عمل کرتے ہیں۔
اکثر پوچھے گئے سوالات
کور کرنٹ ٹرانسفارمر کے ذریعے بنیادی مقصد کیا ہے؟
اس کا بنیادی مقصد ہائی AC کرنٹ کو لوئر سیکنڈری کرنٹ میں تبدیل کرنا ہے جسے پیمائش، میٹرنگ، مانیٹرنگ اور ریلے کے تحفظ کے لیے استعمال کیا جا سکتا ہے۔
LMZC-10 کے لیے کون سے ثانوی موجودہ اختیارات دستیاب ہیں؟
LMZC-10 پروڈکٹ کی معلومات 1A اور 5A سیکنڈری موجودہ اختیارات کی فہرست دیتی ہے۔ مناسب آپشن منسلک پیمائش یا تحفظ کے آلات کی ضروریات پر منحصر ہے۔
ٹرانسفارمر کس وولٹیج کی حد کے لیے ڈیزائن کیا گیا ہے؟
LMZC-10 کا مقصد 35kV سے کم آپریٹنگ وولٹیج والے AC پاور سسٹمز کے لیے ہے، پروجیکٹ کی ضروریات کے مطابق 10kV، 24kV، اور 35kV جیسی ایپلی کیشنز کے لیے حسب ضرورت دستیاب ہے۔
کیا ریٹروفٹ ایپلی کیشنز کے لیے تھرو کور ڈیزائن استعمال کیا جا سکتا ہے؟
جی ہاں ایک مناسب تھرو کور یا اسپلٹ کور کنفیگریشن ریٹروفٹ اور دیکھ بھال کے منصوبوں کے لیے کارآمد ثابت ہو سکتی ہے کیونکہ پرائمری کنڈکٹر روایتی وقف پرائمری وائنڈنگ کی ضرورت کے بغیر ٹرانسفارمر سے گزر سکتا ہے۔ اصل تنصیب کی فزیبلٹی مخصوص سسٹم کی ترتیب پر منحصر ہے۔
LMZC-10 کی تعمیر میں کون سا مواد استعمال کیا جاتا ہے؟
ٹرانسفارمر ٹورائیڈل سلکان اسٹیل کور، ہائی کنڈکٹیوٹی کاپر سیکنڈری وائنڈنگ، ایپوکسی رال کاسٹنگ انسولیشن، اور شعلہ ریٹارڈنٹ ABS ہاؤسنگ کا استعمال کرتا ہے۔
کیا مصنوعات بیرونی تنصیب کے لیے موزوں ہے؟
حوالہ شدہ مصنوعات کی معلومات بنیادی طور پر انڈور ایپلی کیشنز کی وضاحت کرتی ہے۔ اس لیے بیرونی استعمال کا اندازہ انکلوژر، ماحولیاتی حالات، موصلیت کی ضروریات، اور پراجیکٹ کی مخصوص ترتیب کے مطابق کیا جانا چاہیے۔
نتیجہ
A تھرو کور کرنٹ ٹرانسفارمر مقناطیسی کور کے ذریعے پرائمری کنڈکٹر کے طور پر پرائمری کیبل یا بس بار کا استعمال کرتے ہوئے بجلی کی تقسیم کے نظام میں موجودہ پیمائش اور تحفظ کے لیے ایک عملی نقطہ نظر پیش کرتا ہے۔ سوئچ گیئر، ڈسٹری بیوشن کیبنٹ، میٹرنگ پینلز، سب سٹیشنز، اور صنعتی پاور سسٹمز پر مشتمل ایپلی کیشنز کے لیے، بنیادی کرنٹ، وولٹیج، فریکوئنسی، سیکنڈری آؤٹ پٹ، درستگی، بوجھ، اور تنصیب کے طول و عرض کا محتاط ملاپ ضروری ہے۔
انکیانگ پاور's LMZC-10 ایک ٹورائیڈل سلکان سٹیل کور، کاپر سیکنڈری وائنڈنگ، ایپوکسی رال موصلیت، اور قابل اعتماد موجودہ نمونے لینے اور تحفظ کی ضرورت والی ایپلی کیشنز کے لیے کمپیکٹ ہاؤسنگ کو یکجا کرتا ہے۔ اگر آپ کسی نئے انسٹالیشن، ریٹروفٹ پروجیکٹ، یا حسب ضرورت پاور ڈسٹری بیوشن سسٹم کے لیے موجودہ ٹرانسفارمر کا انتخاب کر رہے ہیں، تو کور کرنٹ ٹرانسفارمر کی تفصیلات کا جائزہ لیں اورہم سے رابطہ کریںآپ کے ریٹیڈ کرنٹ، وولٹیج کی سطح، درستگی کی کلاس، ثانوی کرنٹ، اور تنصیب کی ضروریات کے ساتھ ایک مناسب حل پر تبادلہ خیال کریں۔
