ایک پیشہ ور برقی آلات فراہم کنندہ کے طور پر،انکیانگ پاورفراہم کرتا ہے12KV آؤٹ ڈور کنیکٹنگ سوئچدرمیانے وولٹیج ڈسٹری بیوشن نیٹ ورکس کے لیے جن کے لیے قابل بھروسہ برقی تنہائی، محفوظ دیکھ بھال تک رسائی، اور قابل اعتماد آؤٹ ڈور آپریشن کی ضرورت ہوتی ہے۔ اس کے کام کرنے والے اصول، تکنیکی وضاحتیں، اور درخواست کی ضروریات کو سمجھنے سے انجینئرز اور پروکیورمنٹ ٹیموں کو اپنے پاور پروجیکٹس کے لیے صحیح آلات کا انتخاب کرنے میں مدد ملتی ہے۔
ایک 12KV آؤٹ ڈور ڈس کنیکٹنگ سوئچ میڈیم وولٹیج پاور ڈسٹری بیوشن سسٹم میں ایک لازمی جزو ہے۔ بنیادی طور پر بغیر بوجھ کے الیکٹریکل سرکٹس کو الگ تھلگ کرنے کے لیے ڈیزائن کیا گیا ہے، یہ ایک واضح علیحدگی کا نقطہ فراہم کرتا ہے جو دیکھ بھال کرنے والے اہلکاروں کو نیٹ ورک کے الگ تھلگ حصے کی شناخت کرنے میں مدد کرتا ہے۔ Anqiang Power کی طرف سے پیش کردہ GW9-12 ماڈل میں ایک قطبی ڈھانچہ، ایک کنڈکٹیو بلیڈ میکانزم، اور عملی آؤٹ ڈور ایپلی کیشنز کے لیے خود کو بند کرنے والا ڈیزائن شامل ہے۔ یہ مضمون بتاتا ہے کہ سوئچ کیسے کام کرتا ہے، اسے کہاں استعمال کیا جاتا ہے، خریداری کے دوران کون سے تکنیکی پیرامیٹرز اہمیت رکھتے ہیں، اور کس طرح درست تنصیب اور دیکھ بھال طویل مدتی آپریشنل وشوسنییتا کی حمایت کرتی ہے۔

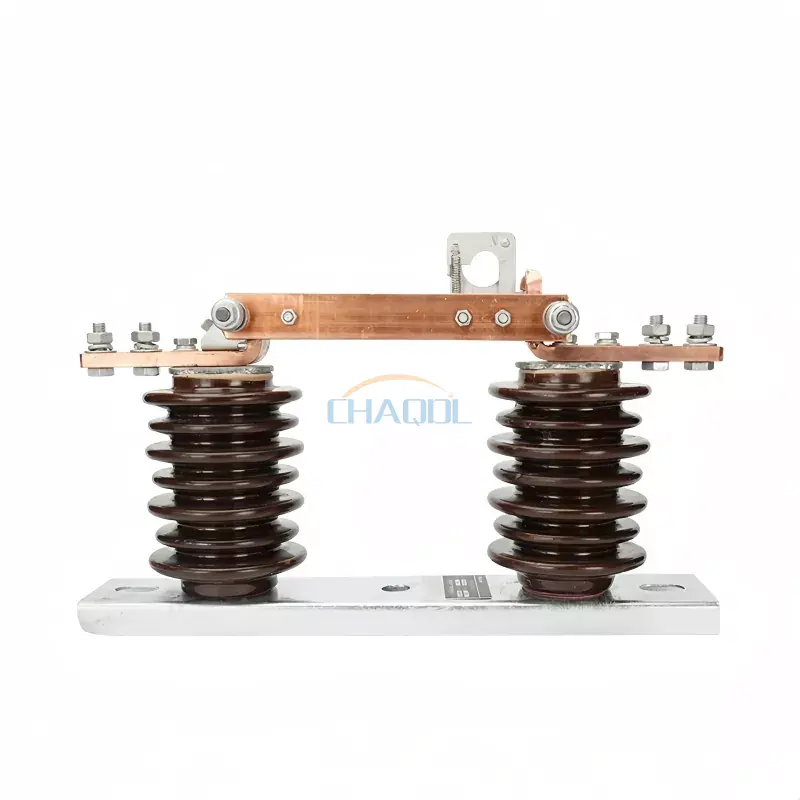

ایک 12KV آؤٹ ڈور ڈس کنیکٹنگ سوئچ ایک ہائی وولٹیج آئسولیشن ڈیوائس ہے جو آؤٹ ڈور برقی نیٹ ورکس میں استعمال ہوتی ہے۔ اس کا بنیادی مقصد ایک الگ تھلگ خلا قائم کرنا ہے جب سرکٹ سیکشن کا معائنہ، مرمت، یا دیکھ بھال کرنا ضروری ہے۔ ڈیوائس کو عام طور پر ڈسٹری بیوشن سسٹمز، سب سٹیشنز اور دیگر میڈیم وولٹیج برقی تنصیبات میں نصب کیا جاتا ہے۔
انکیانگ پاور کا GW9-12 ماڈل تین فیز لائن سسٹمز میں سنگل فیز آپریشن کے لیے ڈیزائن کیا گیا ہے۔ اس کا آپریٹنگ میکانزم مجاز اہلکاروں کو ایک مناسب موصل آپریٹنگ ہک کا استعمال کرتے ہوئے سوئچ کو کھولنے یا بند کرنے کی اجازت دیتا ہے، جو مینوفیکچرر کی آپریٹنگ ہدایات اور قابل اطلاق برقی حفاظتی طریقہ کار کے تابع ہے۔
سرکٹ بریکر کے برعکس، ایک روایتی منقطع سوئچ کو عام لوڈ کرنٹ یا شارٹ سرکٹ کرنٹ کو روکنے کے لیے ڈیزائن نہیں کیا گیا ہے۔ اس لیے اسے مناسب سرکٹ بریکرز اور دیگر حفاظتی آلات کے ساتھ مربوط کیا جانا چاہیے۔ یہ فرق اہم ہے جب ایک محفوظ سوئچنگ ترتیب کو ڈیزائن کرتے ہوئے یا بجلی کی تقسیم کے نئے منصوبے کے لیے آلات کی وضاحت کرتے ہیں۔
آلات کے اختیارات کی وسیع تر تفہیم کے لیے، خریدار Anqiang Power کی ہائی وولٹیج منقطع سوئچ رینج کا بھی جائزہ لے سکتے ہیں۔
آؤٹ ڈور منقطع سوئچ کا آپریٹنگ اصول موصل رابطوں کی جسمانی حرکت پر مبنی ہے۔ جب سوئچ بند ہوتا ہے، تو اس کا کنڈکٹیو بلیڈ مطلوبہ برقی کنکشن قائم کرتا ہے۔ جب سوئچ کو بغیر بوجھ کی اجازت شدہ شرائط کے تحت کھولا جاتا ہے، تو بلیڈ مقررہ رابطے سے الگ ہو جاتا ہے، جس سے نظر آنے والی تنہائی کا خلا پیدا ہوتا ہے۔
GW9-12 ڈیزائن میں ایک فکسڈ آپریٹنگ ہک اور سیلف لاکنگ میکانزم شامل ہے۔ یہ خصوصیات آپریٹر کو سوئچنگ ایکشن کو کنٹرول کرنے میں مدد کرتی ہیں اور جب آلات کو صحیح طریقے سے انسٹال اور برقرار رکھا جاتا ہے تو غیر ارادی حرکت کے امکانات کو کم کرتے ہیں۔
اصل سوئچنگ آپریشنز کو منظور شدہ سسٹم آپریٹنگ ہدایات پر عمل کرنا چاہیے۔ صرف نظر آنے والا رابطہ خلا وولٹیج کی توثیق، ضرورت پڑنے پر گراؤنڈنگ، یا دیگر لازمی برقی حفاظتی اقدامات کی جگہ نہیں لیتا۔
بیرونی برقی آلات کو مکینیکل استحکام اور ماحولیاتی مزاحمت کے ساتھ قابل اعتماد برقی تنہائی کو یکجا کرنا چاہیے۔ 12KV آؤٹ ڈور منقطع سوئچ کا جائزہ لیتے وقت ڈیزائن کے متعدد تحفظات خاص طور پر اہم ہیں۔
GW9-12 سنگل پول کنفیگریشن کا استعمال کرتا ہے جو تین فیز ڈسٹری بیوشن سسٹم میں انفرادی فیز انسٹالیشن کو سپورٹ کرتا ہے۔ یہ انتظام ڈسٹری بیوشن نیٹ ورک لے آؤٹ کے لیے موزوں ہو سکتا ہے جہاں انسٹالیشن ڈیزائن الگ الگ فیز ماونٹڈ آئیسولیشن ڈیوائسز کا مطالبہ کرتا ہے۔
کھلے رابطے کا انتظام conductive اجزاء کے درمیان علیحدگی کا ایک واضح اشارہ فراہم کرتا ہے. اس سے اہلکاروں کو دیکھ بھال کے مجاز طریقہ کار کے دوران الگ تھلگ جگہ کی نشاندہی کرنے میں مدد ملتی ہے، حالانکہ رسمی تصدیق اور حفاظتی کنٹرول ضروری رہتے ہیں۔
سیلف لاکنگ میکانزم مطلوبہ مکینیکل پوزیشن کو برقرار رکھنے میں مدد کرتا ہے اور حادثاتی آپریشن کے خطرے کو کم کرتا ہے۔ اس کی تاثیر درست ایڈجسٹمنٹ، تنصیب، اور معمول کے معائنہ پر منحصر ہے۔
موصلیت کے اجزاء کو سسٹم کے ریٹیڈ وولٹیج اور تنصیب کی جگہ پر ماحولیاتی حالات سے وابستہ برقی دباؤ کو برداشت کرنا چاہیے۔ آلودگی، نمی، درجہ حرارت کی تبدیلیاں، اور بجلی سے متعلقہ اوور وولٹیج کے تحفظات کو آلات کے انتخاب میں شامل کیا جانا چاہیے۔
ایک موصل آپریٹنگ ہک مناسب تنصیبات کے لیے سیدھا سادہ آپریٹنگ طریقہ فراہم کر سکتا ہے۔ آلات کی دستاویزات اور قابل اطلاق برقی حفاظتی معیارات کے خلاف اصل آپریٹنگ انتظامات، مطلوبہ کلیئرنس، اور اجازت شدہ طریقہ کار کی تصدیق ہونی چاہیے۔
ایک 12KV آؤٹ ڈور ڈس کنیکٹنگ سوئچ استعمال کیا جاتا ہے جہاں بھی مناسب درجہ بندی والے میڈیم وولٹیج سرکٹ کو الگ تھلگ پوائنٹ کی ضرورت ہوتی ہے۔ اس کی مناسبیت کا انحصار برقی نظام کے ڈیزائن، تنصیب کے ماحول، آپریٹنگ طریقہ کار، اور قابل اطلاق افادیت کی ضروریات پر ہے۔
اوور ہیڈ ڈسٹری بیوشن نیٹ ورکس پر، منقطع سوئچز معائنہ، دیکھ بھال، یا منصوبہ بند سامان کی تبدیلی کے لیے منتخب لائن حصوں کو الگ کر سکتے ہیں۔ درست جگہ کا تعین دیکھ بھال کی ٹیموں کو پورے نیٹ ورک کو غیر ضروری طور پر متاثر کیے بغیر نامزد حصوں پر کام کرنے میں مدد دے سکتا ہے۔
سب سٹیشن منتخب سرکٹس اور آلات کے ارد گرد الگ تھلگ پوائنٹس قائم کرنے کے لیے منقطع سوئچ کا استعمال کرتے ہیں۔ انجینئرز کو آلہ کو سرکٹ بریکرز، بس بارز، ٹرانسفارمرز، جہاں قابل اطلاق ہو وہاں گراؤنڈنگ سوئچز اور سب اسٹیشن کے آپریٹنگ تسلسل کے ساتھ مربوط کرنا چاہیے۔
فیکٹریاں، پروسیسنگ کی سہولیات، اور دیگر صنعتی سائٹیں درمیانے وولٹیج ڈسٹری بیوشن نیٹ ورکس کو ٹرانسفارمرز اور ڈاؤن اسٹریم برقی آلات کی فراہمی کے لیے استعمال کر سکتی ہیں۔ ایک صحیح طریقے سے منتخب کردہ منقطع سوئچ مناسب تنہائی پوائنٹ فراہم کرکے منصوبہ بند دیکھ بھال میں مدد کرسکتا ہے۔
پاور یوٹیلیٹیز کو ایسے آلات کی ضرورت ہوتی ہے جو ان کے قائم کردہ سوئچنگ کے طریقہ کار اور دیکھ بھال کے طریقوں کے مطابق ہو۔ انتخاب میں یوٹیلیٹی کی تکنیکی خصوصیات، ماحولیاتی حالات، معائنہ کی ضروریات، اور منظور شدہ آلات کے معیارات کا حساب ہونا چاہیے۔
ایسے پروجیکٹس کے لیے جن میں رکاوٹ اور تحفظ کے افعال دونوں کی ضرورت ہوتی ہے، انجینئرز کو مناسب سرکٹ بریکر یا لوڈ سوئچ کا اندازہ لگانا چاہیے بجائے اس کے کہ یہ مان لیا جائے کہ منقطع سوئچ ہر سوئچنگ ڈیوٹی انجام دے سکتا ہے۔
تکنیکی وضاحتیں اس بات کا تعین کرتی ہیں کہ آیا منقطع ہونے والا سوئچ مطلوبہ نیٹ ورک کے لیے موزوں ہے۔ Anqiang Power کی GW9-12 سیریز کے لیے پروڈکٹ کی معلومات اس کی شناخت 12KV-کلاس آؤٹ ڈور کنیکٹنگ سوئچ کے طور پر کرتی ہے۔ آرڈر دینے سے پہلے تفصیلی درجہ بندی کے شیڈول کی تصدیق مینوفیکچرر کی موجودہ تکنیکی دستاویزات کے مطابق ہونی چاہیے۔
| پیرامیٹر | خریداروں کو کن چیزوں کی تصدیق کرنی چاہیے۔ | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| ماڈل | GW9-12 یا مخصوص پروجیکٹ ماڈل | مطلوبہ سامان کی ترتیب کی تصدیق کرتا ہے۔ |
| شرح شدہ وولٹیج | سسٹم وولٹیج اور سامان کی کلاس کے ساتھ مطابقت | مناسب برقی موصلیت اور درخواست کی مناسبیت کو یقینی بنانے میں مدد کرتا ہے۔ |
| شرح شدہ کرنٹ | مسلسل موجودہ درجہ بندی منصوبے کے لیے درکار ہے۔ | مطلوبہ عام آپریٹنگ حالات کے لیے موزوںیت کا تعین کرتا ہے۔ |
| پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے۔ | صنعت کار کی طرف سے اعلان کردہ موصلیت کی درجہ بندی | پاور فریکوئینسی ٹیسٹ کی شرائط کے تحت مخصوص موصلیت کی کارکردگی کی نشاندہی کرتا ہے۔ |
| بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے۔ | مخصوص تسلسل کی موصلیت کی سطح | موصلیت کوآرڈینیشن اور عارضی اوور وولٹیج کی ضروریات کی تشخیص کی حمایت کرتا ہے۔ |
| قلیل مدتی کرنٹ کا سامنا | مخصوص موجودہ شدت اور دورانیہ | بند ہونے پر فالٹ کرنٹ اثرات کو برداشت کرنے کی ڈیوائس کی صلاحیت کا اندازہ لگانے میں مدد کرتا ہے۔ |
| مکینیکل برداشت | آپریٹنگ سائیکلوں کی اعلان کردہ تعداد | مخصوص ٹیسٹ کی شرائط کے تحت مکینیکل استحکام کے لیے ایک حوالہ فراہم کرتا ہے۔ |
| آپریٹنگ میکانزم | دستی ہک آپریشن یا کوئی اور منظور شدہ انتظام | آپریٹنگ ضروریات اور سائٹ کے طریقہ کار کے ساتھ مطابقت کا تعین کرتا ہے۔ |
| ماحولیاتی موافقت | اونچائی، آلودگی، درجہ حرارت، ہوا، اور تنصیب کے حالات | اس بات کی تصدیق کرنے میں مدد کرتا ہے کہ سامان اصل سائٹ کے لیے موزوں ہے۔ |
اہم:مندرجہ بالا جدول ایک پروکیورمنٹ چیک لسٹ ہے، تصدیق شدہ پروڈکٹ ریٹنگ شیٹ کا متبادل نہیں۔ خریداروں کو صحیح درجہ بندی کے موجودہ اختیارات، موصلیت کی سطح، قلیل مدتی برداشت کی درجہ بندی، طول و عرض، اور مخصوص ترتیب کے حوالے سے قابل اطلاق معیارات کی درخواست کرنی چاہیے۔
درست 12KV آؤٹ ڈور کنیکٹنگ سوئچ کو منتخب کرنے کے لیے وولٹیج کے عہدہ سے مماثل ہونے سے زیادہ کی ضرورت ہوتی ہے۔ انجینئرز اور پروکیورمنٹ ٹیموں کو تصریح کو حتمی شکل دینے سے پہلے مکمل برقی اور مکینیکل ضروریات کا جائزہ لینا چاہیے۔
برائے نام نیٹ ورک وولٹیج، زیادہ سے زیادہ سسٹم وولٹیج، درکار مسلسل کرنٹ، اور موصلیت کوآرڈینیشن کی ضروریات کو چیک کریں۔ یہ اقدار پراجیکٹ کے سنگل لائن ڈایاگرام اور تکنیکی خصوصیات کے مطابق ہونی چاہئیں۔
ممکنہ شارٹ سرکٹ کرنٹ اور مطلوبہ شارٹ ٹائم برداشت کرنے کی صلاحیت کا تعین کریں۔ ایک منقطع سوئچ کو بند رہنے کی ضرورت پڑ سکتی ہے جب کہ فالٹ کرنٹ کو حفاظتی آلات سے صاف کیا جاتا ہے، اس لیے اس کی برداشت کی درجہ بندی تنصیب کے لیے موزوں ہونی چاہیے۔
اونچائی، محیط درجہ حرارت، نمی، ہوائی آلودگی، ساحلی نمک کی نمائش، اور مکینیکل بوجھ پر غور کریں۔ بیرونی تنصیبات کو سائٹ کے حالات کو پورا کرنے کے لیے مخصوص موصلیت، سنکنرن سے تحفظ، یا بڑھتے ہوئے انتظامات کی ضرورت ہو سکتی ہے۔
اس بات کا تعین کریں کہ آیا اس پروجیکٹ کو دستی طور پر چلنے والے سوئچ، متبادل آپریٹنگ انتظامات، یا اسمبلی کے حصے کے طور پر گراؤنڈ سوئچ کی ضرورت ہے۔ گراؤنڈنگ کی ضروریات کو ہر معیاری ترتیب میں شامل کرنے کے بجائے مجموعی نظام کے ڈیزائن میں پورا کیا جانا چاہئے۔
پروڈکٹ ڈیٹا شیٹ، ڈائمینشنل ڈرائنگ، انسٹالیشن کی ہدایات، روٹین اور ٹائپ ٹیسٹ دستاویزات جہاں قابل اطلاق ہوں، اور متعلقہ معیارات کی تفصیلات کی درخواست کریں۔ تصدیق کریں کہ فراہم کردہ کنفیگریشن مقامی یوٹیلیٹی یا پروجیکٹ اتھارٹی کی ضروریات کو پورا کرتی ہے۔
قابل اعتماد خریداری میں مینوفیکچرنگ کی مستقل مزاجی، تکنیکی کمیونیکیشن، اسپیئر پارٹس کی دستیابی، اور بعد از فروخت سپورٹ کی جانچ بھی شامل ہے۔ Anqiang Power منقطع سوئچز کی ایک رینج پیش کرتا ہے اور مختلف الیکٹریکل ایپلی کیشنز کے لیے مصنوعات کے انتخاب کی رہنمائی فراہم کرتا ہے۔ خریدار منقطع سوئچ پروڈکٹ رینج کے ذریعے پروجیکٹ کی ضروریات پر تبادلہ خیال کر سکتے ہیں۔
درست تنصیب اور معمول کے معائنے سے بیرونی منقطع سوئچ کی آپریٹنگ قابل اعتمادی کو محفوظ رکھنے میں مدد ملتی ہے۔ دیکھ بھال کے وقفوں کو مینوفیکچرر کی ہدایات، سائٹ کے حالات، آپریٹنگ فریکوئنسی، اور ذمہ دار یوٹیلیٹی یا سہولت آپریٹر کی ضروریات پر عمل کرنا چاہیے۔
تمام تنصیب اور دیکھ بھال کا کام قابل عمل اہلکاروں کے ذریعہ ایک منظور شدہ حفاظتی طریقہ کار کے تحت انجام دیا جانا چاہیے۔ سرکٹ کو ایک تصدیق شدہ محفوظ حالت میں رکھا جانا چاہیے، جس میں ضرورت کے مطابق آئسولیشن، وولٹیج ٹیسٹنگ، گراؤنڈنگ، اور لاک آؤٹ اقدامات لاگو کیے جائیں۔ لوڈ کرنٹ میں خلل ڈالنے کے لیے کبھی بھی روایتی منقطع سوئچ نہ چلائیں جب تک کہ اس ڈیوٹی کے لیے آلات کو خاص طور پر ڈیزائن اور درجہ بندی نہ کی گئی ہو۔
اس کا بنیادی کام ایک مناسب میڈیم وولٹیج سرکٹ کو بغیر بوجھ کے حالات میں الگ کرنا اور ایک نظر آنے والا رابطہ خلا فراہم کرنا ہے۔ جب مناسب سوئچنگ، تصدیق اور گراؤنڈنگ کے طریقہ کار کے ساتھ استعمال کیا جائے تو یہ دیکھ بھال اور معائنہ کی حمایت کرتا ہے۔
ایک روایتی منقطع سوئچ کو عام لوڈ کرنٹ یا شارٹ سرکٹ کرنٹ کو روکنے کے لیے ڈیزائن نہیں کیا گیا ہے۔ منقطع ہونے والے سوئچ کو چلانے سے پہلے درست درجہ بندی والا سرکٹ بریکر یا دیگر موزوں سوئچنگ ڈیوائس کو مطلوبہ رکاوٹ کی ڈیوٹی انجام دینی چاہیے۔
انکیانگ پاور's GW9-12 ایک آؤٹ ڈور، سنگل پول ہائی وولٹیج منقطع کرنے والا سوئچ ہے جو مناسب 12KV-کلاس ڈسٹری بیوشن ایپلی کیشنز کے لیے ہے۔ اسے تین فیز لائن سسٹمز میں انفرادی فیز آپریشن کے لیے استعمال کیا جا سکتا ہے، جو منظور شدہ انسٹالیشن ڈیزائن کے تابع ہے۔
کلیدی پیرامیٹرز میں ریٹیڈ وولٹیج، ریٹیڈ کرنٹ، پاور فریکوئنسی وولٹیج کا سامنا، بجلی کا تسلسل وولٹیج کا سامنا، کرنٹ کو کم وقت کے ساتھ برداشت کرنا، مکینیکل برداشت، آپریٹنگ میکانزم، اور ماحولیاتی موافقت شامل ہیں۔ منتخب ماڈل کے لیے ڈیٹا شیٹ میں درست اقدار کی تصدیق ہونی چاہیے۔
معائنہ کی فریکوئنسی مینوفیکچرر کی دیکھ بھال کی ہدایات، سائٹ کے ماحول، سوئچنگ فریکوئنسی، اور افادیت کی ضروریات پر منحصر ہے۔ باقاعدگی سے جانچ میں موصلیت، کنڈکٹیو رابطوں، مکینیکل روابط، بڑھتے ہوئے ہارڈویئر، اور زیادہ گرم ہونے یا سنکنرن کے ثبوت کا احاطہ کرنا چاہیے۔
سسٹم وولٹیج، مطلوبہ ریٹیڈ کرنٹ، انسٹالیشن کا ماحول، موصلیت کی ضروریات، شارٹ سرکٹ کو برداشت کرنے کی ضروریات، آپریٹنگ طریقہ، گراؤنڈ کنفیگریشن، قابل اطلاق معیارات، اور پروجیکٹ کی مقدار فراہم کریں۔ ڈرائنگ یا سامان کی تفصیلات فراہم کنندہ کو مناسب ترتیب تجویز کرنے میں مدد کر سکتی ہیں۔
ایک 12KV آؤٹ ڈور کنیکٹنگ سوئچ میڈیم وولٹیج ڈسٹری بیوشن نیٹ ورکس میں تنہائی کا ایک اہم جزو ہے۔ اس کی قدر دیکھ بھال کے لیے ایک مناسب آئسولیشن پوائنٹ فراہم کرنے، صاف سوئچنگ کے طریقہ کار کی حمایت، اور وسیع تر تحفظ اور گراؤنڈنگ سسٹم کے ساتھ مربوط ہونے میں مضمر ہے۔ صحیح ماڈل کو منتخب کرنے کے لیے بجلی کی درجہ بندی، موصلیت کی کارکردگی، مکینیکل ڈیزائن، سائٹ کے حالات، اور قابل اطلاق معیارات کا بغور جائزہ لینے کی ضرورت ہے۔ قابل اعتماد سروس کے لیے درست تنصیب، قابل عمل آپریشن، اور باقاعدہ معائنہ بھی اتنا ہی اہم ہے۔
اگر آپ کسی یوٹیلیٹی، سب اسٹیشن، یا صنعتی تقسیم کے منصوبے کے لیے 12KV آؤٹ ڈور ڈس کنیکٹنگ سوئچ سورس کر رہے ہیں، تو Anqiang Power آپ کی درخواست کی ضروریات کا جائزہ لینے اور پروڈکٹ کی مناسب ترتیب کی نشاندہی کرنے میں آپ کی مدد کر سکتی ہے۔ اپنی تکنیکی وضاحتیں، آپریٹنگ حالات، اور مقدار کی ضروریات ہماری ٹیم کے ساتھ شیئر کریں۔ہم سے رابطہ کریں۔آج پروڈکٹ کے انتخاب پر بات کرنے، تفصیلی تکنیکی دستاویزات کی درخواست کرنے، اور اپنے پروجیکٹ کے مطابق ایک کوٹیشن حاصل کرنے کے لیے۔
