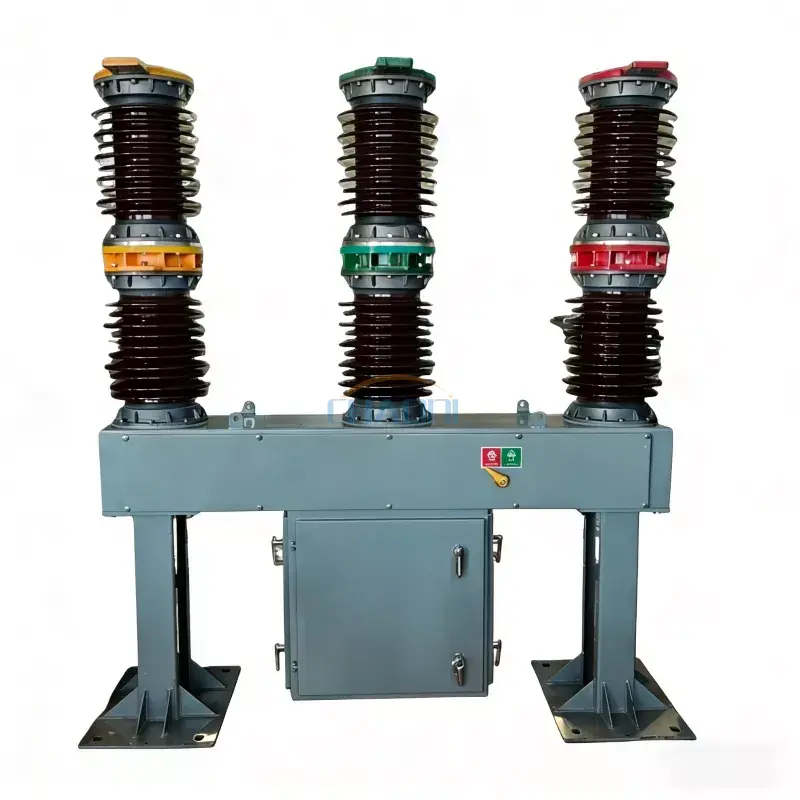

27.5kV آؤٹ ڈور ہائی وولٹیج سرکٹ بریکر (ماڈل: ZW7-27.5) ایک اعلی کارکردگی والا آؤٹ ڈور ویکیوم سرکٹ بریکر ہے جو ریلوے ٹریکشن پاور سسٹمز، سب سٹیشنز، یوٹیلیٹی ڈسٹری بیوشن نیٹ ورکس اور صنعتی پاور ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ اعلی معیار کے ویکیوم انٹرپرٹر اور مینٹیننس فری آپریٹنگ میکانزم سے لیس، یہ درمیانے وولٹیج کے برقی نظاموں کے لیے قابل اعتماد سوئچنگ، اوورلوڈ تحفظ، اور شارٹ سرکٹ میں رکاوٹ فراہم کرتا ہے۔
طویل مدتی آؤٹ ڈور آپریشن کے لیے ڈیزائن کیا گیا، سرکٹ بریکر بہترین موصلیت کی کارکردگی، اعلی توڑنے کی صلاحیت، اور شاندار مکینیکل استحکام پیش کرتا ہے۔ معیاری وولٹیج کی درجہ بندی میں 24kV، 27.5kV، 33kV، اور 40.5kV شامل ہیں، جب کہ مخصوص پراجیکٹ کی ضروریات، ڈرائنگ اور تکنیکی خصوصیات کو پورا کرنے کے لیے حسب ضرورت ترتیب دستیاب ہیں۔
ZW7 سیریز کمپیکٹ تعمیرات، قابل اعتماد آپریشن، اور لچکدار حسب ضرورت کو یکجا کرتی ہے، جو اسے ریلوے الیکٹریفیکیشن پروجیکٹس، یوٹیلیٹی سب اسٹیشنز، قابل تجدید توانائی کے نظام، اور صنعتی تقسیم کے نیٹ ورکس کے لیے ایک مثالی حل بناتی ہے جو محفوظ اور موثر بجلی کے تحفظ کی ضرورت ہوتی ہے۔
| آئٹم | تفصیلات |
| شرح شدہ وولٹیج | 24 / 27.5 / 33 / 40.5kV |
| بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے۔ | 185kV |
| ریٹیڈ کرنٹ | 1250A/1600A/2000A |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 20/25/31.5kA |
| درجہ بند آپریٹنگ ترتیب | O-0.3s-CO-180s-CO |
| ریٹیڈ شارٹ سرکٹ بریکنگ آپریشنز | 12 بار |
| شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔ | 50/63/80kA |
| ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ | 20/25/31.5kA |
| ریٹیڈ شارٹ ٹائم دورانیہ | 4s |
| کھلنے کی اوسط رفتار | 1.5 ± 0.2m/s |
| بند ہونے کی اوسط رفتار | 0.7 ± 0.2m/s |
| باؤنس ٹائم سے رابطہ کریں۔ | ≤2ms |
| بند ہونے کا وقت | ≤150ms |
| کھلنے کا وقت | ≤60ms |
| مکینیکل لائف | 10,000 بار |
| درجہ بند آپریٹنگ وولٹیج | DC220V/DC110V/DC24V |
| معاون سرکٹ وولٹیج | AC220V/AC110V/AC24V |
| قابل اجازت رابطہ لباس | 3 ملی میٹر |
دی27.5kV آؤٹ ڈور ہائی وولٹیج سرکٹ بریکربڑے پیمانے پر درمیانے وولٹیج پاور سسٹمز میں استعمال ہوتا ہے جس کے لیے قابل اعتماد سوئچنگ، تحفظ اور کنٹرول کی ضرورت ہوتی ہے۔
27.5kV آؤٹ ڈور ہائی وولٹیج سرکٹ بریکر سوئچنگ آپریشنز کے دوران پیدا ہونے والے الیکٹریکل آرکس کو بجھانے کے لیے سیل بند ویکیوم انٹرپرٹر کا استعمال کرتا ہے۔ جب کوئی خرابی واقع ہوتی ہے تو، آپریٹنگ میکانزم تیزی سے رابطوں کو الگ کر دیتا ہے، جس سے ویکیوم چیمبر فالٹ کرنٹ کو مؤثر طریقے سے موصل تیل یا SF6 گیس کے استعمال کے بغیر روک سکتا ہے۔ یہ ڈیزائن اعلی ڈائی الیکٹرک طاقت، بہترین سوئچنگ کارکردگی، اور طویل سروس لائف فراہم کرتے ہوئے دیکھ بھال کی ضروریات کو کم کرتا ہے۔
اس کی ماڈیولر تعمیر دنیا بھر میں مختلف یوٹیلیٹی اور ریلوے پروجیکٹس کی ضروریات کو پورا کرنے کے لیے حسب ضرورت وولٹیج کی درجہ بندی، آپریٹنگ میکانزم، موصلیت کی ترتیب، اور تنصیب کے طول و عرض کو بھی سپورٹ کرتی ہے۔
27.5kV آؤٹ ڈور ہائی وولٹیج سرکٹ بریکر کس کے لیے استعمال ہوتا ہے؟
یہ ریلوے، یوٹیلیٹی، اور صنعتی پاور نیٹ ورکس میں لوڈ کرنٹ، اوورلوڈز، اور شارٹ سرکٹ کی خرابیوں کو روک کر درمیانے وولٹیج کے برقی نظام کی حفاظت اور کنٹرول کرنے کے لیے ڈیزائن کیا گیا ہے۔
آئل سرکٹ بریکر کے بجائے ویکیوم سرکٹ بریکر کیوں استعمال کریں؟
ویکیوم سرکٹ بریکر تیزی سے آرک ختم ہونے، طویل سروس کی زندگی، کم دیکھ بھال کی ضروریات، بہتر ماحولیاتی کارکردگی، اور اعلی آپریشنل وشوسنییتا پیش کرتے ہیں۔
کیا سرکٹ بریکر کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
جی ہاں وولٹیج کی درجہ بندی، بڑھتے ہوئے ڈھانچے، آپریٹنگ میکانزم، موصلیت کی ترتیب، اور دیگر تکنیکی پیرامیٹرز کو پروجیکٹ ڈرائنگ اور کسٹمر کی وضاحتوں کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے۔
کون سی صنعتیں اس سرکٹ بریکر کو عام طور پر استعمال کرتی ہیں؟
یہ وسیع پیمانے پر ریلوے الیکٹریفیکیشن، یوٹیلیٹی سب سٹیشنز، قابل تجدید توانائی کے منصوبوں، صنعتی بجلی کی تقسیم، کان کنی کے کاموں، اور بنیادی ڈھانچے کی تعمیر میں استعمال ہوتا ہے۔
