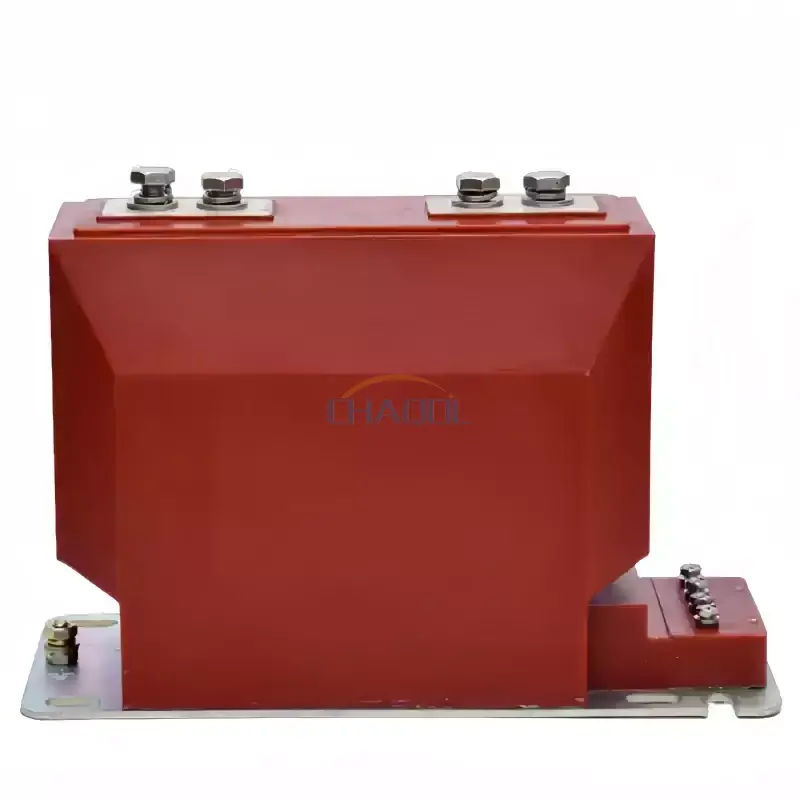

انکیانگ پاورترقی کرتا ہے10KV انڈور کرنٹ ٹرانسفارمردرمیانی وولٹیج کی پیمائش اور ریلے کے تحفظ کے لیے، LZZBJ9-10 ماڈل کے ساتھ مکمل طور پر منسلک ایپوکسی رال موصلیت، 5A/1A سیکنڈری کرنٹ آپشنز، اور انڈور پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے متعدد بنیادی موجودہ کنفیگریشنز۔
کرنٹ ٹرانسفارمر درمیانے وولٹیج کے برقی نظاموں میں ایک کلیدی جز ہے کیونکہ یہ ہائی پرائمری کرنٹ کو معیاری ثانوی سگنل میں تبدیل کرتا ہے جس پر میٹرز، مانیٹرنگ آلات اور پروٹیکشن ریلے کے ذریعے محفوظ طریقے سے کارروائی کی جا سکتی ہے۔ LZZBJ9-10 10KV انڈور کرنٹ ٹرانسفارمر 50Hz یا 60Hz پر انڈور 10KV اور نیچے AC سرکٹس کے لیے ڈیزائن کیا گیا ہے۔ اس کی مکمل طور پر بند epoxy رال کی تعمیر موصلیت، مکینیکل تحفظ، اور کمپیکٹ تنصیب کو ایک ڈھانچے میں یکجا کرتی ہے۔ 5A سے 2500A تک کے بنیادی موجودہ اختیارات، 1A یا 5A کے ثانوی کرنٹ، اور 12/42/75KV کی موصلیت کی سطح کے ساتھ، اسے مختلف پیمائش اور تحفظ کی ضروریات کے لیے ترتیب دیا جا سکتا ہے۔
مندرجات کا جدول
- 10KV انڈور کرنٹ ٹرانسفارمر کیا ہے؟
- یہ میڈیم وولٹیج سسٹم میں کیسے کام کرتا ہے؟
- خریداروں کو کون سے تکنیکی پیرامیٹرز کی جانچ کرنی چاہئے؟
- کونسی ڈیزائن کی خصوصیات قابل اعتماد آپریشن کی حمایت کرتی ہیں؟
- یہ عام طور پر کہاں استعمال ہوتا ہے؟
- آپ کو صحیح CT کا انتخاب کیسے کرنا چاہیے؟
- اکثر پوچھے گئے سوالات
- حسب ضرورت حل کے لیے انکیانگ پاور سے بات کریں۔
10KV انڈور کرنٹ ٹرانسفارمر کیا ہے؟
ایک 10KV انڈور کرنٹ ٹرانسفارمر ایک آلہ ٹرانسفارمر ہے جسے میڈیم وولٹیج انڈور برقی نظاموں میں کرنٹ کی پیمائش اور نگرانی کے لیے ڈیزائن کیا گیا ہے۔ ماپنے کے آلات اور حفاظتی ریلے کو براہ راست ہائی پرائمری کرنٹ سے جوڑنے کے بجائے، ٹرانسفارمر کرنٹ کو ایک معیاری ثانوی قدر تک کم کر دیتا ہے جسے نیچے کی طرف آنے والے آلات کے ذریعے سنبھالا جا سکتا ہے۔
LZZBJ9-10 ماڈل 50Hz یا 60Hz کی ریٹیڈ فریکوئنسی کے ساتھ 10KV اور نیچے کے سرکٹس کے لیے ڈیزائن کیا گیا ہے۔ مینوفیکچرر کی وضاحتوں کے مطابق، یہ مکمل طور پر بند epoxy رال کا ڈھانچہ استعمال کرتا ہے اور موجودہ پیمائش، توانائی کی پیمائش، اور ریلے کے تحفظ کے لیے موزوں ہے۔
یہ انتظام بنیادی سرکٹ اور پیمائش یا تحفظ کے آلات کے درمیان برقی تنہائی پیدا کرتا ہے جبکہ استعمال کے قابل کرنٹ سگنل فراہم کرتا ہے۔ نتیجے کے طور پر، CT ہائی پاور برقی آلات اور کم سطحی نگرانی کے نظام کے درمیان ایک اہم انٹرفیس بن جاتا ہے۔
یہ میڈیم وولٹیج سسٹم میں کیسے کام کرتا ہے؟
آپریٹنگ اصول برقی مقناطیسی انڈکشن پر مبنی ہے۔ جب کرنٹ بنیادی موصل سے گزرتا ہے، تو یہ CT کور میں مقناطیسی میدان پیدا کرتا ہے۔ ثانوی وائنڈنگ پھر ایک متناسب کرنٹ پیدا کرتی ہے جسے میٹر، پروٹیکشن ریلے، یا مانیٹرنگ ڈیوائسز سے جوڑا جا سکتا ہے۔
مثال کے طور پر، پاور ڈسٹری بیوشن سسٹم پرائمری سائیڈ پر سینکڑوں یا ہزاروں ایمپیئر لے سکتا ہے، جبکہ منسلک نگرانی کا سامان بہت چھوٹے معیاری کرنٹ کے لیے ڈیزائن کیا گیا ہے۔ ایک مناسب طریقے سے منتخب کردہ CT مطلوبہ تبدیلی کا تناسب فراہم کرتا ہے تاکہ ثانوی سرکٹ بنیادی آپریٹنگ حالت کی نمائندگی کر سکے۔
پیمائش اور تحفظ کے افعال
- موجودہ پیمائش:برقی میٹر اور نگرانی کے آلات کے لیے متناسب سگنل فراہم کرتا ہے۔
- توانائی کا انتظام:بجلی کی کھپت اور آپریٹنگ حالات کی نگرانی کے لیے استعمال ہونے والے پیمائشی نظام کی حمایت کرتا ہے۔
- ریلے تحفظ:غیر معمولی یا خرابی کے حالات ہونے پر تحفظ کے ریلے کو موجودہ سگنل فراہم کرتا ہے۔
- ڈسٹری بیوشن آٹومیشن:خودکار نگرانی اور کنٹرول سسٹمز کے لیے موجودہ معلومات فراہم کرتا ہے۔
لہذا CT کو عام پیمائش کی ضرورت اور برقی نظام کی حفاظتی خصوصیات دونوں کے مطابق منتخب کرنے کی ضرورت ہے۔
خریداروں کو کون سے تکنیکی پیرامیٹرز کی جانچ کرنی چاہئے؟
موجودہ ٹرانسفارمر کا انتخاب صرف جسمانی طول و عرض کے بجائے ایپلی کیشن کے برقی پیرامیٹرز سے شروع ہونا چاہئے۔ پرائمری کرنٹ، سیکنڈری کرنٹ، درستگی کلاس، ریٹیڈ آؤٹ پٹ، موصلیت کی سطح، اور شارٹ سرکٹ برداشت کرنے والی خصوصیات سبھی اس بات پر اثر انداز ہوتی ہیں کہ آیا CT کسی خاص سوئچ گیئر یا ڈسٹری بیوشن کی تنصیب کے لیے موزوں ہے۔
| پیرامیٹر | LZZBJ9-10 تفصیلات | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| ماڈل | LZZBJ9-10 | CT ڈیزائن اور مصنوعات کی ترتیب کی نشاندہی کرتا ہے۔ |
| ایپلیکیشن وولٹیج | 10KV اور نیچے | قابل اطلاق میڈیم وولٹیج سسٹم رینج کی وضاحت کرتا ہے۔ |
| شرح شدہ تعدد | 50Hz/60Hz | علاقائی اور سسٹم فریکوئنسی کی ضروریات سے میل کھاتا ہے۔ |
| پرائمری کرنٹ | 5A–2500A کنفیگریشنز | متوقع بنیادی سرکٹ کرنٹ کے مطابق ہونا چاہیے۔ |
| سیکنڈری کرنٹ | 1A یا 5A | منسلک میٹروں اور حفاظتی آلات سے مماثل ہونا چاہیے۔ |
| درستگی کی کلاسز | 0.2، 0.5، 10P10 کنفیگریشنز | پیمائش اور تحفظ کی کارکردگی کی ضروریات کا تعین کرتا ہے۔ |
| شرح شدہ آؤٹ پٹ | 10VA / 15VA کنفیگریشنز | منسلک ثانوی سرکٹ بوجھ سے مماثل ہونا چاہئے۔ |
| شرح شدہ موصلیت کی سطح | 12/42/75KV | برقی نظام کے اندر موصلیت کوآرڈینیشن کی حمایت کرتا ہے۔ |
آرڈر دینے سے پہلے ان اقدار کو ہمیشہ حقیقی الیکٹریکل ڈیزائن، منسلک آلات، اور قابل اطلاق پروجیکٹ کی ضروریات کے مطابق چیک کیا جانا چاہیے۔
کونسی ڈیزائن کی خصوصیات قابل اعتماد آپریشن کی حمایت کرتی ہیں؟
مکمل طور پر منسلک ایپوکسی رال موصلیت
LZZBJ9-10 ایک epoxy رال کاسٹنگ ڈھانچہ اپناتا ہے جو اندرونی اجزاء کو مکمل طور پر گھیر لیتا ہے۔ یہ تعمیر بجلی کی موصلیت فراہم کرتی ہے جبکہ اندرونی اسمبلی کو عام طور پر اندرونی سوئچ گیئر کے ماحول میں آنے والے ماحولیاتی اثرات سے بچاتی ہے۔
کومپیکٹ مربوط تعمیر
آئرن کور، سیکنڈری وائنڈنگ، اور موصلیت کا نظام ایک کمپیکٹ باڈی میں ضم کیا جاتا ہے۔ یہ مفید ہے جہاں سوئچ گیئر پینلز اور ڈسٹری بیوشن کیبنٹ میں تنصیب کی جگہ محدود ہوتی ہے۔ ایک کمپیکٹ ڈیزائن آلات کے انضمام اور ثانوی وائرنگ کے انتظامات کو بھی آسان بنا سکتا ہے۔
محفوظ ثانوی ٹرمینلز
ایک مضبوط ٹرمینل باکس ثانوی وائرنگ کے لیے اضافی تحفظ فراہم کرتا ہے۔ گراؤنڈنگ بیس اور بڑھتے ہوئے ڈھانچے کے ساتھ، یہ معائنہ اور دیکھ بھال کے دوران منظم تنصیب اور محفوظ رسائی میں مدد کرتا ہے۔
متعدد موجودہ کنفیگریشنز
مختلف بنیادی موجودہ کنفیگریشنز ایک ہی پروڈکٹ فیملی کو تقسیم کی ایپلی کیشنز کی ایک وسیع رینج کو حل کرنے کی اجازت دیتی ہیں۔ دستیاب کنفیگریشنز کم موجودہ ریٹنگز سے لے کر 2500A تک اعلیٰ موجودہ ایپلی کیشنز تک پھیلی ہوئی ہیں، قابل اطلاق ماڈل کنفیگریشن کے تابع ہیں۔
یہ عام طور پر کہاں استعمال ہوتا ہے؟
کمپیکٹ ڈھانچہ اور درمیانے وولٹیج کا ڈیزائن اس قسم کے CT کو کئی انڈور برقی ایپلی کیشنز کے لیے موزوں بناتا ہے۔
- اندرونی سوئچ گیئر:پیمائش اور تحفظ کے سرکٹس کے لیے موجودہ سگنل فراہم کرتا ہے۔
- بجلی کی تقسیم کی الماریاں:فیڈرز اور بجلی کے بوجھ کی نگرانی کی حمایت کرتا ہے۔
- کمپیکٹ سب سٹیشن:میٹرنگ اور تحفظ کے آلات کے ساتھ بنیادی سرکٹس کو انٹرفیس کرتا ہے۔
- صنعتی پاور سسٹم:مینوفیکچرنگ سہولیات میں برقی آپریٹنگ حالات کی نگرانی میں مدد کرتا ہے۔
- توانائی کے انتظام کے نظام:بجلی کی نگرانی اور تجزیہ کے لیے موجودہ معلومات فراہم کرتا ہے۔
- ڈسٹری بیوشن آٹومیشن:خودکار برقی کنٹرول اور نگرانی کے لیے کرنٹ سینسنگ کو سپورٹ کرتا ہے۔
عملی تنصیبات میں، ٹرانسفارمر پروٹیکشن ریلے، انرجی میٹرز، مانیٹرنگ آلات اور دیگر ثانوی برقی آلات کے ساتھ مل کر کام کر سکتا ہے۔ یہ درست تصریح کو خاص طور پر اہم بناتا ہے جب CT کو موجودہ سوئچ گیئر سسٹم میں ضم کیا جاتا ہے۔
آپ کو صحیح CT کا انتخاب کیسے کرنا چاہیے؟
انجینئرز، الیکٹریکل کنٹریکٹرز، سوئچ گیئر مینوفیکچررز، اور پرچیزنگ ٹیموں کے لیے، پروڈکٹ کا انتخاب صرف برائے نام وولٹیج کی بجائے مکمل الیکٹریکل ایپلی کیشن پر مبنی ہونا چاہیے۔
- سسٹم وولٹیج کی تصدیق کریں۔تصدیق کریں کہ CT اصل درمیانے وولٹیج نیٹ ورک کے لیے موزوں ہے، جیسے کہ 10KV ایپلیکیشن۔
- بنیادی کرنٹ کا تعین کریں۔ایک بنیادی موجودہ درجہ بندی منتخب کریں جو متوقع آپریٹنگ اور سسٹم کے حالات سے مطابقت رکھتی ہو۔
- ثانوی کرنٹ کا انتخاب کریں۔چیک کریں کہ آیا ڈاؤن اسٹریم میٹرز اور پروٹیکشن ریلے کو 1A یا 5A سیکنڈری کرنٹ کی ضرورت ہے۔
- درستگی کی ضرورت کی وضاحت کریں۔پیمائش اور تحفظ کے سرکٹس کو درستگی کی مختلف کلاسوں کی ضرورت ہو سکتی ہے۔
- ثانوی بوجھ کو چیک کریں۔ریٹیڈ آؤٹ پٹ منسلک سیکنڈری سرکٹ کے ساتھ ہم آہنگ ہونا چاہیے۔
- موصلیت کی ضروریات کی تصدیق کریں۔تصدیق کریں کہ موصلیت کی سطح بجلی کے نظام اور پروجیکٹ کے ڈیزائن سے میل کھاتی ہے۔
- مکینیکل تنصیب کے حالات کو چیک کریں۔بڑھتے ہوئے سوراخ، ٹرمینل کی پوزیشن، دستیاب کابینہ کی جگہ، اور گراؤنڈنگ کے انتظامات سب کا جائزہ لیا جانا چاہیے۔
اپنی مرضی کے مطابق پروجیکٹس کے لیے، سپلائر کو سسٹم وولٹیج، پرائمری کرنٹ، سیکنڈری کرنٹ، درستگی کلاس، ریٹیڈ بوجھ، انسٹالیشن کا ماحول، اور مطلوبہ ایپلی کیشن فراہم کرنے سے ماڈل کے انتخاب اور تکنیکی کمیونیکیشن کو نمایاں طور پر بہتر بنایا جا سکتا ہے۔
اکثر پوچھے گئے سوالات
10KV انڈور کرنٹ ٹرانسفارمر کا بنیادی کام کیا ہے؟
اس کا بنیادی کام درمیانے وولٹیج کے برقی نظاموں میں پیمائش، توانائی کی نگرانی، اور ریلے کے تحفظ کے لیے ہائی پرائمری کرنٹ کو معیاری لوئر سیکنڈری کرنٹ میں تبدیل کرنا ہے۔
کون سے ثانوی موجودہ اختیارات دستیاب ہیں؟
LZZBJ9-10 تفصیلات 1A اور 5A کے درجہ بند ثانوی موجودہ اختیارات کی حمایت کرتی ہے۔ مناسب آپشن منسلک میٹرنگ یا حفاظتی آلات کے مساوی ہونا چاہیے۔
کون سی بنیادی موجودہ رینج ترتیب دی جا سکتی ہے؟
درج کنفیگریشنز 5A سے 2500A تک بنیادی موجودہ ریٹنگز کا احاطہ کرتی ہیں۔ منصوبے کی برقی ضروریات کے مطابق درست ترتیب کا انتخاب کیا جانا چاہیے۔
کیا اس CT کو پیمائش اور تحفظ دونوں کے لیے استعمال کیا جا سکتا ہے؟
جی ہاں پروڈکٹ پیمائش اور تحفظ کی ایپلی کیشنز کے لیے مختلف درستگی کے مجموعے کی حمایت کرتا ہے۔ حفاظتی اسکیم اور پیمائش کی ضروریات سے مطلوبہ ترتیب کا تعین کیا جانا چاہئے۔
سی ٹی ڈھانچے میں ایپوکسی رال کیوں استعمال کیا جاتا ہے؟
Epoxy رال بجلی کی موصلیت اور مکینیکل encapsulation فراہم کرتا ہے. مکمل طور پر بند ڈھانچے میں، یہ اندرونی اجزاء کی حفاظت میں بھی مدد کرتا ہے اور اندرونی سوئچ گیئر کے ماحول میں مستحکم آپریشن کی حمایت کرتا ہے۔
اس قسم کا کرنٹ ٹرانسفارمر کہاں لگایا جا سکتا ہے؟
عام ایپلی کیشنز میں انڈور سوئچ گیئر، پاور ڈسٹری بیوشن کیبینٹ، کمپیکٹ سب سٹیشنز، انڈسٹریل پاور سسٹم، انرجی مینجمنٹ سسٹم، اور ڈسٹری بیوشن آٹومیشن کا سامان شامل ہیں۔
حسب ضرورت حل کے لیے انکیانگ پاور سے بات کریں۔
میڈیم وولٹیج کرنٹ ٹرانسفارمر کا انتخاب کرتے وقت، پرائمری کرنٹ، سیکنڈری کرنٹ، درستگی کلاس، ریٹیڈ آؤٹ پٹ، موصلیت کی سطح، اور تنصیب کے ڈھانچے کا درست امتزاج ضروری ہے۔ LZZBJ9-10 انڈور 10KV اور اس سے نیچے کے پاور سسٹمز کے لیے متعدد کنفیگریشن کے اختیارات فراہم کرتا ہے، جو اسے مختلف تقسیم کے ماحول میں پیمائش اور تحفظ کے لیے موزوں بناتا ہے۔ اگر آپ ایک نئے سوئچ گیئر پروجیکٹ کی منصوبہ بندی کر رہے ہیں، موجودہ ڈسٹری بیوشن کیبنٹ کو اپ گریڈ کر رہے ہیں، یا مخصوص الیکٹریکل پیرامیٹرز کے ارد گرد ترتیب شدہ CT کی ضرورت ہے، تو 10KV انڈور کرنٹ ٹرانسفارمر کے بارے میں مزید جانیں اورہم سے رابطہ کریں۔Anqiang پاور سے مناسب حل کے لیے آپ کی تکنیکی ضروریات کے ساتھ۔
