مضمون کا خلاصہ:قابل اعتماد درمیانے وولٹیج کے تحفظ کے لیے صرف فالٹ میں خلل ڈالنے سے زیادہ کی ضرورت ہوتی ہے۔ یوٹیلٹیز اور صنعتی آپریٹرز کو تیز رفتار سوئچنگ، مستحکم میکینیکل کارکردگی، کم دیکھ بھال کی ضروریات، اور تیزی سے ذہین ڈسٹری بیوشن نیٹ ورکس کے ساتھ مطابقت کی بھی ضرورت ہے۔ ایکبیرونی مستقل مقناطیس سرکٹ بریکران ضروریات کو پورا کرنے کے لیے ویکیوم انٹرپشن ٹیکنالوجی کو مستقل مقناطیس آپریٹنگ میکانزم کے ساتھ جوڑتا ہے۔ یہ مضمون بتاتا ہے کہ ٹیکنالوجی کیسے کام کرتی ہے، اسے کہاں لاگو کیا جا سکتا ہے، خریداری سے پہلے کن تکنیکی عوامل کا جائزہ لیا جانا چاہیے، اور یہ کس طرح جدید بجلی کی تقسیم کے نظام میں آپریشنل چیلنجوں کو کم کرنے میں مدد کر سکتی ہے۔
درمیانے وولٹیج کی تقسیم کے نیٹ ورکس مطالبے کے حالات میں کام کرتے ہیں۔ فیڈر، ٹرانسفارمر کنکشن، انڈسٹریل بس، ریلوے پاور سسٹم، یا قابل تجدید توانائی کی تنصیب میں خرابی بجلی کی فراہمی میں خلل ڈال سکتی ہے اور ممکنہ طور پر قیمتی سامان کو نقصان پہنچا سکتی ہے۔ اس لیے سرکٹ بریکر حفاظتی سلسلہ کا ایک اہم حصہ ہے۔
تاہم، جدید آپریٹرز کو ایک ہی وقت میں کئی چیلنجز کا سامنا ہے۔ آلات کو باہر نصب کیا جا سکتا ہے جہاں یہ نمی، دھول، الٹرا وایلیٹ تابکاری، درجہ حرارت کی تبدیلیوں، اور دیگر ماحولیاتی دباؤ سے متاثر ہوتا ہے۔ ایک ہی وقت میں، ڈسٹری بیوشن نیٹ ورک زیادہ خودکار ہوتے جا رہے ہیں، جس سے ایسے آلات کی مانگ پیدا ہو رہی ہے جو برقی کمانڈز کا مستقل جواب دے سکیں اور ذہین تحفظ اور کنٹرول سسٹم کے ساتھ بات چیت کر سکیں۔
روایتی میکانکی طور پر چلنے والے بریکر مؤثر طریقے سے کارکردگی کا مظاہرہ کر سکتے ہیں، لیکن ان کے آپریٹنگ میکانزم میں متعدد حرکت پذیر حصے ہوتے ہیں۔ مکینیکل لباس، ایڈجسٹمنٹ کی ضروریات، اور طویل سروس کے دورانیے میں متضاد آپریشن تشویش کا باعث بن سکتے ہیں، خاص طور پر ان تنصیبات میں جن کو بار بار سوئچنگ کی ضرورت ہوتی ہے۔
ایک بیرونی مستقل مقناطیس سرکٹ بریکر مستقل مقناطیس ایکچیویٹر کے ساتھ ویکیوم انٹرپرٹر کو ملا کر ان چیلنجوں سے نمٹتا ہے۔ نتیجہ ایک کمپیکٹ میڈیم وولٹیج سوئچنگ حل ہے جو قابل بھروسہ آپریشن، کم مکینیکل پیچیدگی، اور جدید ڈسٹری بیوشن سسٹم میں انضمام کے لیے ڈیزائن کیا گیا ہے۔
آپریٹنگ اصول دو ضروری ٹیکنالوجیز پر مبنی ہے:ویکیوم رکاوٹاورمستقل مقناطیس کا عمل.
عام آپریشن کے دوران، سرکٹ بریکر کرنٹ کو اپنے موصل راستے سے بہنے دیتا ہے۔ جب تحفظ کا نظام کسی غیر معمولی حالت کی نشاندہی کرتا ہے، تو آپریٹنگ میکانزم کو رابطوں کو کھولنے کا حکم ملتا ہے۔ مستقل مقناطیس ایکچیویٹر میکانزم کو چلاتا ہے، ویکیوم انٹرپرٹر کے اندر رابطوں کو الگ کرتا ہے۔
جب رابطے الگ ہوجاتے ہیں تو مختصر طور پر برقی قوس بن سکتا ہے۔ چونکہ رابطے ویکیوم انٹرپرٹر کے اندر واقع ہوتے ہیں، اس لیے قوس تیزی سے بجھ جاتا ہے کیونکہ کرنٹ اپنے قدرتی رکاوٹ کے مقام سے گزرتا ہے۔ پھر سرکٹ کو فالٹ سے برقی طور پر الگ کر دیا جاتا ہے۔
آپریشن بند کرنے کے لیے، ایکچیویٹر رابطوں کو ان کی مطلوبہ پوزیشن میں واپس لے جاتا ہے۔ کنٹرول شدہ حرکت دوبارہ قابل سوئچنگ کارکردگی فراہم کرنے میں مدد کرتی ہے۔
اس آپریٹنگ ترتیب کا خلاصہ اس طرح کیا جا سکتا ہے:
ان ٹیکنالوجیز کا امتزاج خاص طور پر مفید ہے جہاں آپریٹرز کو موسم بہار پر مبنی پیچیدہ آپریٹنگ ڈھانچے پر بھروسہ کیے بغیر تیز رفتار سوئچنگ اور قابل بھروسہ مکینیکل کارکردگی کی ضرورت ہوتی ہے۔
آپریٹنگ میکانزم کا سرکٹ بریکر کی وشوسنییتا پر براہ راست اثر پڑتا ہے۔ ایک مستقل مقناطیس میکانزم سوئچنگ میکانزم کی حرکت کو کنٹرول کرنے اور اس کی آپریٹنگ پوزیشن کو برقرار رکھنے کے لیے برقی مقناطیسی قوت کا استعمال کرتا ہے۔
میکانکی ٹرانسمیشن عناصر کی ایک بڑی تعداد پر مشتمل میکانزم کے مقابلے میں، ایک مستقل مقناطیس ایکچیویٹر میں کم حرکت پذیر اجزاء ہوسکتے ہیں۔ اس سے مکینیکل پہننے کے ممکنہ پوائنٹس کم ہوتے ہیں اور کھلنے اور بند ہونے کے مسلسل رویے کو برقرار رکھنے میں مدد ملتی ہے۔
| غور کرنا | مستقل مقناطیس میکانزم | روایتی مکینیکل میکانزم |
|---|---|---|
| مکینیکل پیچیدگی | نسبتا سادہ آپریٹنگ ڈھانچہ | زیادہ مکینیکل ٹرانسمیشن حصوں پر مشتمل ہو سکتا ہے |
| حرکت پذیر اجزاء | مکینیکل حرکت پذیر حصوں کی تعداد میں کمی | عام طور پر زیادہ مکینیکل اجزاء |
| بحالی کا مطالبہ | کم دیکھ بھال کے آپریشن کے لئے ڈیزائن کیا گیا ہے۔ | متواتر معائنہ اور ایڈجسٹمنٹ کی ضرورت ہو سکتی ہے۔ |
| مستقل مزاجی کو تبدیل کرنا | مستحکم برقی مقناطیسی عمل | مکینیکل حالت پر زیادہ انحصار کر سکتا ہے۔ |
| بار بار سوئچنگ | ان ایپلی کیشنز کے لیے موزوں ہے جنہیں بار بار آپریشن کی ضرورت ہوتی ہے۔ | انتخاب میکانزم کے ڈیزائن اور ڈیوٹی سائیکل پر منحصر ہے۔ |
عملی فائدہ صرف اجزاء کی تعداد میں کمی نہیں ہے۔ آپریٹنگ میکانزم بھی ایک اہم عنصر ہے جب سرکٹ بریکر ایسے مقامات پر نصب کیے جاتے ہیں جہاں دیکھ بھال تک رسائی مشکل ہو یا جہاں غیر منصوبہ بند ڈاؤن ٹائم کی وجہ سے آپریشنل لاگت بہت زیادہ ہو سکتی ہے۔
ایک مناسب طریقے سے انجنیئر آؤٹ ڈور پرمیننٹ میگنیٹ سرکٹ بریکر میں کئی مربوط برقی، مکینیکل اور موصلی اجزاء ہوتے ہیں۔ ہر جزو محفوظ سوئچنگ اور قابل اعتماد آپریشن میں حصہ ڈالتا ہے۔
چونکہ یہ اجزاء مل کر کام کرتے ہیں، اس لیے انتخاب کبھی بھی صرف ریٹیڈ وولٹیج پر مبنی نہیں ہونا چاہیے۔ مکمل برقی ڈیوٹی، تنصیب کا ماحول، کنٹرول کی ضروریات، اور نظام کے تحفظ کی حکمت عملی پر غور کیا جانا چاہیے۔
سب سے اہم فوائد میں سے ایک آسان مکینیکل آپریٹنگ سسٹم ہے۔ کم مکینیکل پہن پوائنٹس کے ساتھ، روٹین مکینیکل ایڈجسٹمنٹ کو کم کیا جا سکتا ہے۔ یہ خاص طور پر آؤٹ ڈور سب سٹیشنز، ریموٹ ڈسٹری بیوشن نیٹ ورکس، اور صنعتی سہولیات کے لیے قابل قدر ہو سکتا ہے جہاں دیکھ بھال تک رسائی تکلیف دہ ہو۔
مستقل مقناطیس کا عمل کنٹرول برقی مقناطیسی حرکت فراہم کرتا ہے۔ جب بریکر کو تحفظ، آٹومیشن، یا ریموٹ کنٹرول سسٹم کے ذریعے بار بار چلایا جاتا ہے تو مسلسل کھلنے اور بند ہونے کا رویہ اہم ہے۔
ویکیوم انٹرپٹر آرک کے خاتمے کے لیے روایتی موصلی گیسوں یا مائع میڈیا کو استعمال کرنے کے لیے سرکٹ توڑنے والے چیمبر کی ضرورت کے بغیر مؤثر آرک رکاوٹ فراہم کرتا ہے۔ یہ ویکیوم ٹکنالوجی کو بہت سے درمیانے وولٹیج ڈسٹری بیوشن ایپلی کیشنز کے لیے موزوں بنا دیتا ہے۔
ایکچیویٹر کو موثر طریقے سے کام کرنے کے لیے ڈیزائن کیا گیا ہے، جو سوئچنگ آپریشنز کے لیے درکار توانائی کو کم کرنے میں مدد کر سکتا ہے۔ صحیح توانائی کی کھپت مخصوص ترتیب اور کنٹرول سسٹم پر منحصر ہے، لہذا حتمی انتخاب سے پہلے منصوبے کی وضاحتیں ہمیشہ چیک کی جانی چاہئیں۔
بیرونی تقسیم کا سامان ماحولیاتی نمائش سے نمٹنا چاہیے۔ مناسب طریقے سے ڈیزائن کیا گیا آؤٹ ڈور بریکر انکلوژر اندرونی اجزاء کو نمی، دھول، الٹرا وایلیٹ ایکسپوژر اور بدلتے ہوئے موسمی حالات سے بچانے میں مدد کرتا ہے۔
بار بار سوئچنگ میں شامل ایپلی کیشنز کے لیے، مکینیکل برداشت ایک اہم خریداری کا معیار ہے۔ Anqiang پروڈکٹ کی تفصیلات اس کے قابل اطلاق آؤٹ ڈور پرمیننٹ میگنیٹ سرکٹ بریکر کنفیگریشن کے لیے 10,000 آپریشنز تک کی مکینیکل زندگی کی نشاندہی کرتی ہے۔
جدید پاور نیٹ ورک تیزی سے ریموٹ کنٹرول، نگرانی، اور خودکار فالٹ مینجمنٹ پر انحصار کرتے ہیں۔ ایک مناسب طریقے سے ترتیب دیا گیا مستقل مقناطیس سرکٹ بریکر SCADA اور ڈسٹری بیوشن آٹومیشن سسٹمز کے ساتھ انضمام کی حمایت کر سکتا ہے، جس سے آپریٹرز کو مزید ذمہ دار برقی نیٹ ورکس بنانے کی اجازت ملتی ہے۔
صرف اس کے نام یا وولٹیج کی کلاس کی بنیاد پر سرکٹ بریکر کا انتخاب نا مناسب کنفیگریشن کا باعث بن سکتا ہے۔ خریداروں کو تنصیب کی اصل برقی خصوصیات کے ساتھ بریکر کی خصوصیات کا موازنہ کرنا چاہیے۔
| پیرامیٹر | مثال کی تفصیلات | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| شرح شدہ وولٹیج | 12 kV / 24 kV | تقسیم کے نظام کی برائے نام وولٹیج کلاس سے مماثل ہونا چاہیے۔ |
| شرح شدہ تعدد | 50 ہرٹج | پاور سسٹم فریکوئنسی کے مطابق ہونا چاہیے۔ |
| شرح شدہ کرنٹ | 630 A / 1250 A | مسلسل کرنٹ لے جانے کی صلاحیت کی وضاحت کرتا ہے۔ |
| شارٹ سرکٹ بریک کرنٹ | 20 کے اے / 25 کے اے | بریکر کی فالٹ کرنٹ رکاوٹ کی صلاحیت کی نشاندہی کرتا ہے۔ |
| چوٹی کرنٹ کا مقابلہ کریں۔ | 50 کے اے / 63 کے اے | مختصر مدت کے برقی مقناطیسی تناؤ کا جائزہ لینے کے لیے اہم۔ |
| بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے۔ | 125 kV / 145 kV | موصلیت کوآرڈینیشن اور عارضی تحفظ کے لیے اہم ہے۔ |
| مکینیکل زندگی | 10,000 آپریشنز تک | مفید ہے جب بار بار سوئچنگ متوقع ہو۔ |
انکیانگ کی طرف سے فراہم کردہ پروڈکٹ کی معلومات 12 kV اور 24 kV ریٹیڈ وولٹیج کنفیگریشنز، 630 A اور 1250 A کے ریٹیڈ کرنٹ، اور متعلقہ ماڈلز کے لیے 20 kA اور 25 kA کی شارٹ سرکٹ توڑنے کی صلاحیتوں کی فہرست دیتی ہے۔
اصل انتخاب ہمیشہ مکمل نظام کے ڈیزائن، قابل اطلاق معیارات، تحفظ کوآرڈینیشن، اور پراجیکٹ کے مخصوص تقاضوں پر مبنی ہونا چاہیے بجائے اس کے کہ ہر ترتیب کی ایک جیسی درجہ بندی ہو۔
آؤٹ ڈور کنسٹرکشن، ویکیوم رکاوٹ، اور مستقل مقناطیس آپریشن کا امتزاج اس آلات کو درمیانے وولٹیج ایپلی کیشنز کی وسیع رینج کے لیے موزوں بناتا ہے۔
انکیانگ اپنے آؤٹ ڈور پرمیننٹ میگنیٹ سرکٹ بریکر کے لیے درخواست کے علاقوں میں یوٹیلیٹی سب اسٹیشنز، ڈسٹری بیوشن نیٹ ورکس، ریلوے الیکٹریفیکیشن، کان کنی، صنعتی پاور سسٹم، اور قابل تجدید توانائی کی تنصیبات کی نشاندہی کرتا ہے۔
صحیح بریکر کا انتخاب پروڈکٹ کیٹلاگ کے بجائے برقی نظام سے شروع کر کے کیا جانا چاہیے۔ ایک عملی انتخاب کا عمل انڈر سپیکیفیکیشن اور غیر ضروری اوور سائزنگ دونوں کو روک سکتا ہے۔
یہ نقطہ نظر صرف ریٹیڈ کرنٹ یا قیمت خرید کے لحاظ سے بریکر کو منتخب کرنے سے زیادہ قابل اعتماد ہے۔ کم ابتدائی لاگت مہنگی ہو سکتی ہے اگر سامان کو برقرار رکھنا مشکل ہو، کنٹرول سسٹم سے مطابقت نہ رکھتا ہو، یا غلطی کی سطح سے غلط طریقے سے مماثل ہو۔
اگرچہ مستقل مقناطیس سرکٹ بریکر مکینیکل دیکھ بھال کو کم کرنے کے لیے بنائے گئے ہیں، لیکن کم دیکھ بھال کا مطلب صفر معائنہ نہیں ہے۔ درمیانے وولٹیج کے آلات کے لیے ایک نظم و ضبط والا آپریٹنگ پروگرام اہم رہتا ہے۔
بیرونی سامان کے لئے، ماحولیاتی معائنہ خاص طور پر اہم ہے. نمی، آلودگی، سنکنرن، اور مکینیکل نقصان آہستہ آہستہ موصلیت اور آپریٹنگ قابل اعتماد کو متاثر کر سکتا ہے یہاں تک کہ جب بریکر خود ایک مضبوط ڈیزائن رکھتا ہو۔
اس لیے حفاظتی دیکھ بھال کے پروگرام کو سرکٹ بریکر کو الگ تھلگ جزو کے طور پر سمجھنے کی بجائے مکمل تنصیب پر توجہ دینی چاہیے۔

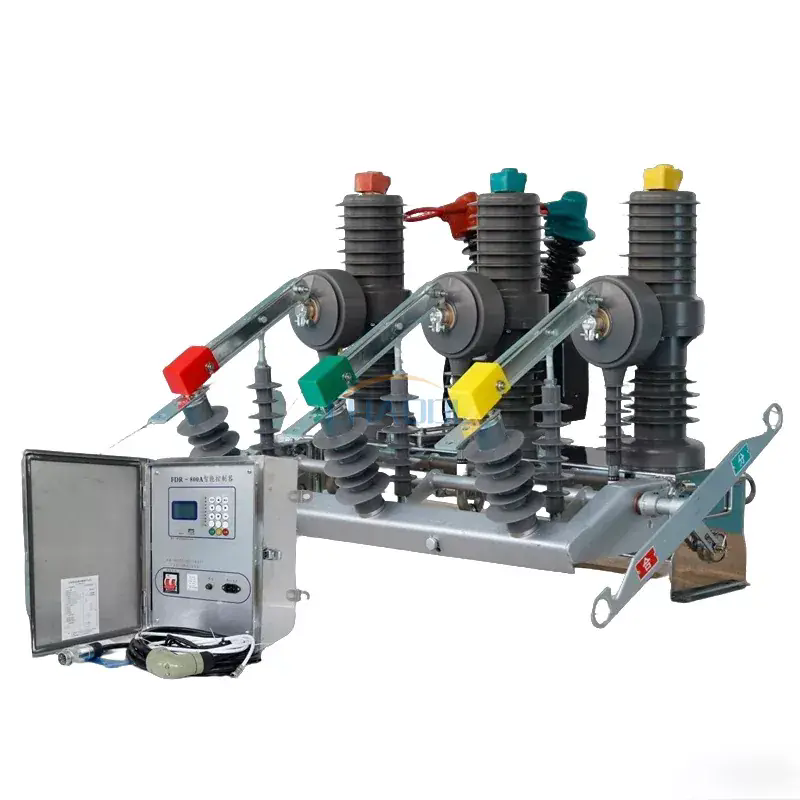

آؤٹ ڈور پرمیننٹ میگنیٹ سرکٹ بریکر ایک درمیانے وولٹیج کا سرکٹ بریکر ہے جو ایک ویکیوم انٹرپرٹر کو مستقل مقناطیس آپریٹنگ میکانزم کے ساتھ جوڑتا ہے۔ یہ آؤٹ ڈور ڈسٹری بیوشن اور انڈسٹریل پاور سسٹمز میں قابل اعتماد سوئچنگ اور فالٹ رکاوٹ کے لیے ڈیزائن کیا گیا ہے۔
ترتیب کارخانہ دار اور پروجیکٹ کی ضروریات پر منحصر ہے۔ Anqiang کی ZW32-12G اور ZW32-24G پروڈکٹ فیملی 12 kV اور 24 kV میڈیم وولٹیج ایپلی کیشنز کے لیے ڈیزائن کی گئی ہے۔
میکانزم مکینیکل پیچیدگی کو کم کر سکتا ہے، مسلسل سوئچنگ موومنٹ فراہم کر سکتا ہے، مکینیکل لباس کو کم کر سکتا ہے، اور کم دیکھ بھال کے آپریشن کو سپورٹ کر سکتا ہے۔ یہ خصوصیات خاص طور پر ان آلات کے لیے قابل قدر ہیں جن کا بار بار سوئچنگ ہوتا ہے۔
جی ہاں ایک مناسب ترتیب شدہ یونٹ کو ڈسٹری بیوشن آٹومیشن، SCADA، ریموٹ مانیٹرنگ، اور ذہین تحفظ کے نظام کے ساتھ مربوط کیا جا سکتا ہے۔ ہر پروجیکٹ کے لیے درست مواصلت اور کنٹرول کنفیگریشن کی تصدیق ہونی چاہیے۔
جی ہاں بیرونی مستقل مقناطیس سرکٹ بریکرز کو شمسی اور ہوا سے بجلی کی تقسیم کے نظام کے درمیانے وولٹیج والے حصوں میں استعمال کیا جا سکتا ہے جہاں ان کا وولٹیج، کرنٹ، فالٹ انٹرپشن، موصلیت، اور کنٹرول کی خصوصیات تنصیب کی ضروریات سے ملتی ہیں۔
مکینیکل برداشت کا انحصار مخصوص ماڈل اور آپریٹنگ حالات پر ہوتا ہے۔ قابل اطلاق Anqiang تفصیلات میں 10,000 آپریشنز تک کی مکینیکل زندگی کی فہرست ہے۔
درست تکنیکی سفارش کے لیے، سسٹم وولٹیج، ریٹیڈ کرنٹ، شارٹ سرکٹ لیول، فریکوئنسی، انسٹالیشن کا ماحول، سوئچنگ ڈیوٹی، کنٹرول وولٹیج، آٹومیشن کے تقاضے، بڑھتے ہوئے انتظامات، اور کسی بھی قابل اطلاق پروجیکٹ کے معیارات فراہم کریں۔ اس معلومات کو جلد فراہم کرنے سے بعد میں تفصیلات کی تبدیلیوں کو کم کیا جا سکتا ہے۔
آؤٹ ڈور پرمیننٹ میگنیٹ سرکٹ بریکر ایک روایتی سوئچنگ ڈیوائس سے زیادہ ہوتا ہے جس میں ایک مختلف ایکچیویٹر ہوتا ہے۔ مستقل مقناطیسی آپریشن کے ساتھ ویکیوم رکاوٹ کو جوڑ کر، یہ جدید میڈیم وولٹیج نیٹ ورکس کی کئی عملی ضروریات کو پورا کرتا ہے: قابل اعتماد سوئچنگ، کم مکینیکل پیچیدگی، کم دیکھ بھال کی ضروریات، بیرونی موافقت، اور تیزی سے خودکار بجلی کی تقسیم کے نظام کے ساتھ مطابقت۔
خریداروں کے لیے سب سے اہم نکتہ یہ ہے کہ سرکٹ بریکر کو اصل الیکٹریکل ڈیوٹی سے ملایا جائے۔ حتمی فیصلہ کرنے سے پہلے درجہ بند وولٹیج، مسلسل کرنٹ، شارٹ سرکٹ میں رکاوٹ کی صلاحیت، موصلیت کی سطح، سوئچنگ فریکوئنسی، ماحولیاتی حالات، کنٹرول فن تعمیر، اور تنصیب کے تقاضوں کا جائزہ لیا جانا چاہیے۔
انکیانگ میڈیم وولٹیج ایپلی کیشنز کے لیے آؤٹ ڈور پرمیننٹ میگنیٹ سرکٹ بریکر سلوشنز فراہم کرتا ہے، جس میں تقریباً 12 kV اور 24 kV سسٹمز اور ایپلی کیشنز کو ڈیزائن کیا گیا ہے جس میں ڈسٹری بیوشن نیٹ ورکس اور سب سٹیشنز سے لے کر صنعتی، ریلوے، کان کنی، اور قابل تجدید توانائی کے پروجیکٹ شامل ہیں۔
اپنے میڈیم وولٹیج پروجیکٹ کے لیے ایک قابل اعتماد آؤٹ ڈور پرمیننٹ میگنیٹ سرکٹ بریکر کی تلاش ہے؟اپنے سسٹم کی وولٹیج، ریٹیڈ کرنٹ، فالٹ لیول، انسٹالیشن کا ماحول، اور کنٹرول کی ضروریات اس کے ساتھ شیئر کریں۔انکیانگمناسب ترتیب پر تبادلہ خیال کرنے کے لیے۔ہم سے رابطہ کریں۔مصنوعات کی معلومات، تکنیکی مدد، اور آپ کی درخواست سے مماثل حل کے لیے۔
اہم:سرکٹ بریکر کا انتخاب اور تنصیب اہل الیکٹریکل پیشہ ور افراد اور قابل اطلاق مقامی معیارات، سسٹم کے تحفظ کے تقاضوں اور مینوفیکچرر کی تکنیکی دستاویزات کے مطابق کی جانی چاہیے۔
