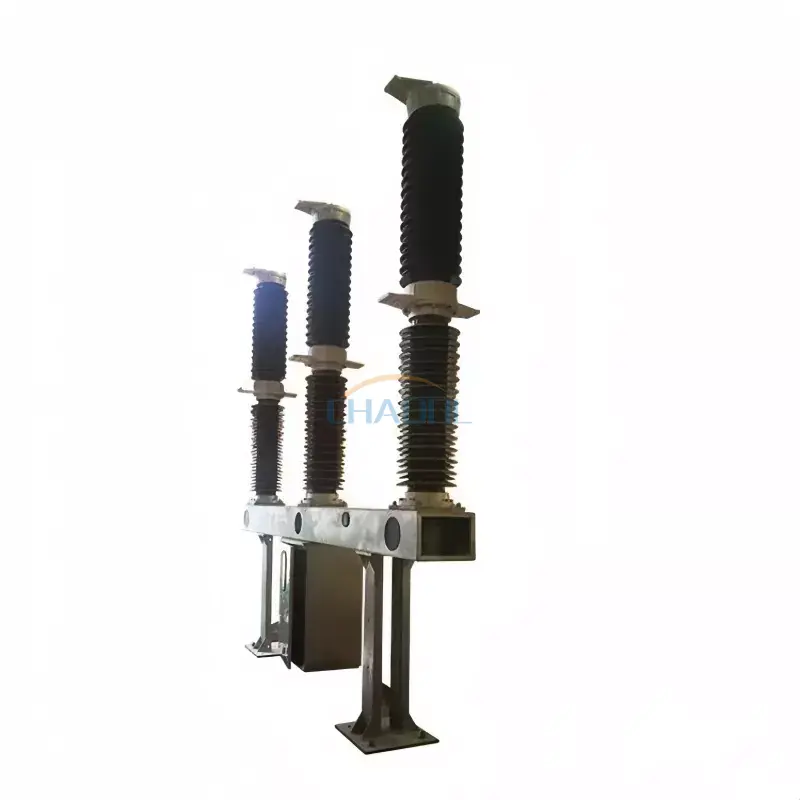

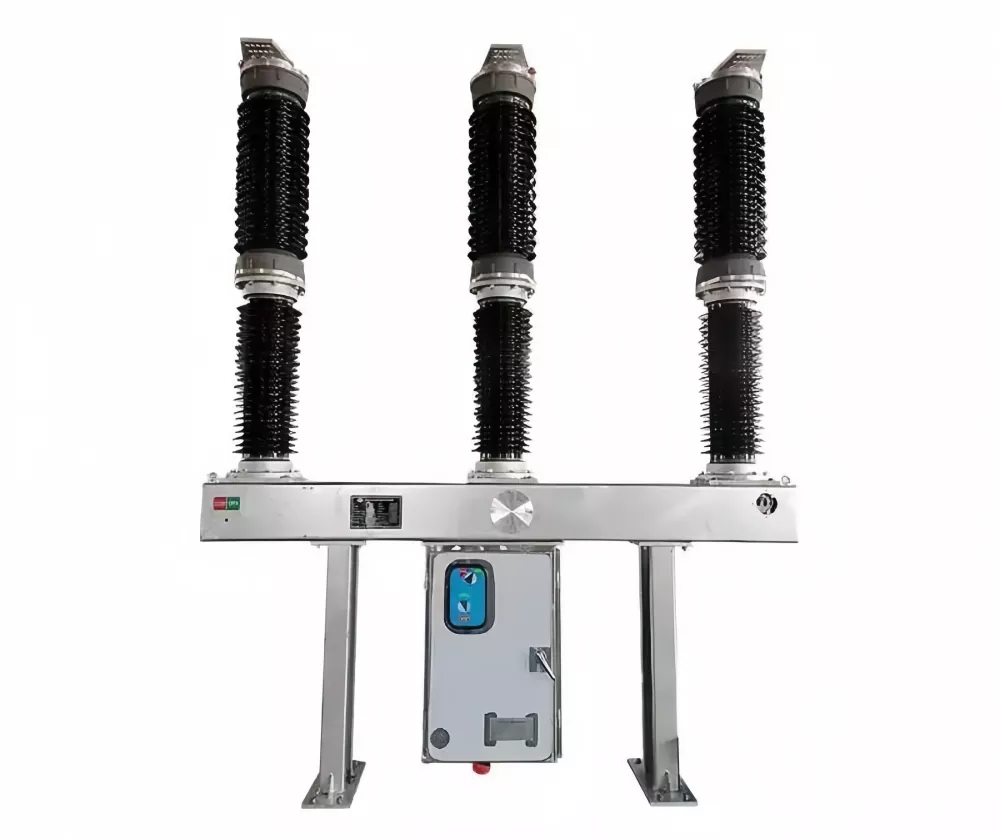

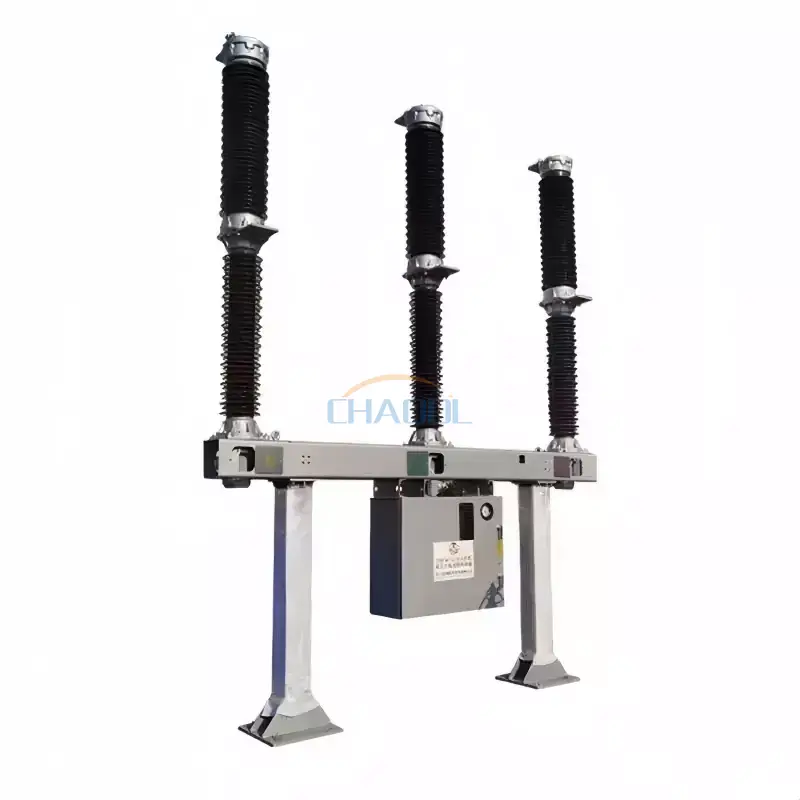

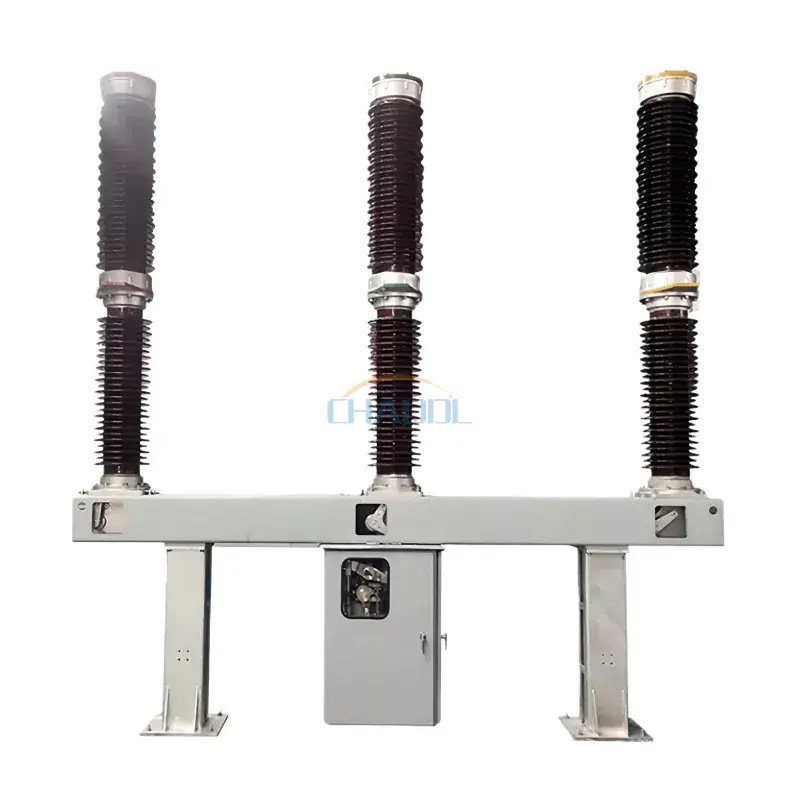

126KV آؤٹ ڈور SF6 سرکٹ بریکر (ماڈل LW36-126) ایک ہائی وولٹیج ٹرانسمیشن کلاس سوئچنگ ڈیوائس ہے جسے پاور گرڈ سب سٹیشنز، یوٹیلیٹی ٹرانسمیشن سسٹمز، اور بڑے پیمانے پر صنعتی برقی نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے۔ یہ لوڈ کرنٹ، اوورلوڈ کرنٹ، اور شارٹ سرکٹ فالٹ کرنٹ کے کنٹرول، تحفظ اور سوئچنگ کے لیے وسیع پیمانے پر استعمال ہوتا ہے، اور باہم منسلک پاور سسٹمز میں ٹائی سرکٹ بریکر کے طور پر بھی کام کر سکتا ہے۔
یہ 126KV آؤٹ ڈور SF6 سرکٹ بریکر سلفر ہیکسافلوورائیڈ (SF6) گیس کو آرک بجھانے اور موصلیت کے میڈیم کے طور پر اپناتا ہے، جو کہ ایک کالم، سنگل بریک فی قطب کے ڈھانچے کے ساتھ مل کر ہے۔ رکاوٹ کے دوران، خود توانائی آرک بجھانے کا اصول آرک چیمبر کے اندر تیز رفتار گیس کا بہاؤ پیدا کرتا ہے تاکہ قوس کو موثر طریقے سے ٹھنڈا اور بجھایا جا سکے، جس سے ہائی فالٹ حالات میں مستحکم بریکنگ کارکردگی کو یقینی بنایا جا سکے۔
CT سے چلنے والی موٹر اسپرنگ آپریٹنگ میکانزم اور تین مراحل کے مکینیکل لنکیج سسٹم سے لیس، LW36-126 درست سوئچنگ کارکردگی، اعلی مکینیکل اعتبار، اور بیرونی ماحول کا مطالبہ کرنے میں بہترین طویل مدتی آپریشنل استحکام پیش کرتا ہے۔
| شرح شدہ وولٹیج | 126 kV |
| شرح شدہ تعدد | 50 ہرٹج |
| ریٹیڈ کرنٹ | 3150 اے |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 40 kA |
| قلیل وقت موجودہ / دورانیہ کا مقابلہ کریں۔ | 40 کے اے / 3 سیکنڈ |
| چوٹی برداشت کرنٹ | 100 kA |
| شرح شدہ شارٹ سرکٹ کرنٹ | 100 kA |
| درجہ بندی شدہ اسٹیپ آؤٹ بریکنگ کرنٹ | 10 kA |
| مکینیکل لائف | 6000-10000 آپریشنز |
| برقی زندگی | 16 آپریشن |
| 1-منٹ پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے۔ | 230 kV |
| بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے۔ | 550 kV |
| ریٹیڈ لائن چارج کرنٹ | 50 اے |
| SF6 گیس پریشر (20°C) | 0.6 ایم پی اے |
126KV آؤٹ ڈور SF6 سرکٹ بریکر SF6 گیس سے بھرے آرک بجھانے والے چیمبر، موجودہ ٹرانسفارمر انٹیگریشن، آپریٹنگ میکانزم، انسولیٹنگ سپورٹ سٹرکچر، اور سٹیل انکلوژر سسٹم پر مشتمل ہے۔ SF6 گیس موصلیت اور قوس بجھانے والے میڈیم کے طور پر کام کرتی ہے، جو کہ ہائی ڈائی الیکٹرک طاقت اور رکاوٹ کے بعد تیزی سے بحالی فراہم کرتی ہے۔
خرابی کے حالات کے دوران، آپریٹنگ میکانزم حرکت پذیر رابطے کو الگ کرنے کے لیے چلاتا ہے، جس سے آرک چیمبر کے اندر تیز رفتار SF6 گیس کا بہاؤ پیدا ہوتا ہے۔ یہ ہوا کا بہاؤ تیزی سے آرک کو ٹھنڈا اور ڈی آئنائز کرتا ہے، جس سے ہائی وولٹیج فالٹ کرنٹ کی محفوظ رکاوٹ کو یقینی بنایا جاتا ہے۔ تین مرحلوں کا مکینیکل لنکیج سسٹم مطابقت پذیر قطبی آپریشن اور ہائی بریکنگ مستقل مزاجی کو یقینی بناتا ہے۔
کیا ہے a126KV آؤٹ ڈور SF6 سرکٹ بریکرکے لیے استعمال کیا؟
اس کا استعمال ٹرانسمیشن نیٹ ورکس میں ہائی وولٹیج برقی کرنٹ کو روکنے اور کنٹرول کرنے کے لیے کیا جاتا ہے، فالٹس یا سوئچنگ آپریشنز کے دوران سب سٹیشنز اور پاور سسٹم کے محفوظ آپریشن کو یقینی بنانے کے لیے۔
SF6 گیس سرکٹ بریکر میں کیوں استعمال ہوتی ہے؟
SF6 گیس میں بہترین موصلیت اور قوس بجھانے کی خصوصیات ہیں، جو کمپیکٹ آلات کے سائز کو برقرار رکھتے ہوئے ہائی وولٹیج فالٹ کرنٹ میں مؤثر مداخلت کی اجازت دیتی ہیں۔
کیا LW36-126 بیرونی تنصیب کے لیے موزوں ہے؟
جی ہاں دی126KV آؤٹ ڈور SF6 سرکٹ بریکرخاص طور پر آؤٹ ڈور سب سٹیشنوں کے لیے ڈیزائن کیا گیا ہے اور سخت ماحولیاتی حالات میں قابل اعتماد طریقے سے کام کر سکتا ہے۔
روایتی سرکٹ بریکرز کے کیا فوائد ہیں؟
تیل پر مبنی بریکرز کے مقابلے میں، SF6 سرکٹ بریکر اعلی وولٹیج کے حالات میں اعلیٰ بھروسے، کم دیکھ بھال، تیزی سے آرک ختم ہونے، اور بہتر کارکردگی پیش کرتے ہیں۔
