12KV آؤٹ ڈور پول ماونٹڈ سرکٹ بریکر

Model:ZW20-12F

Anqiang Power 12kV آؤٹ ڈور پول ماونٹڈ سرکٹ بریکرز بنانے والا چین ہے۔ یہ آؤٹ ڈور پول ماونٹڈ پاور ڈسٹری بیوشن کا سامان 12kV کا درجہ بند وولٹیج رکھتا ہے اور یہ تھری فیز AC 50Hz پر چلتا ہے۔ یہ تقسیم کے آٹومیشن سسٹم کی ضروریات کو پورا کرتے ہوئے کنٹرولر کے ساتھ استعمال ہونے پر دوبارہ بند کرنے کی بہترین صلاحیتوں کی خصوصیات رکھتا ہے۔ یہ بنیادی طور پر 10kV پاور سسٹمز میں لوڈ کرنٹ اور شارٹ سرکٹ کرنٹ کو آن اور آف کرنے کے لیے استعمال کیا جاتا ہے، اور سب اسٹیشنز اور صنعتی اور کان کنی انٹرپرائز ڈسٹری بیوشن سسٹم میں استعمال ہوتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

انکیانگ پاورZW20-12F سیریز پیش کرتا ہے، ایک اگلی نسل12KV آؤٹ ڈور پول ماونٹڈ سرکٹ بریکرتھری فیز AC 50Hz اوور ہیڈ ڈسٹری بیوشن سسٹم کے لیے ڈیزائن کیا گیا ہے۔ جدید ویکیوم انٹرپشن ٹیکنالوجی اور SF6 گیس سے بند انکلوژر (زیرو گیج پریشر ڈیزائن) کے ساتھ انجینئرڈ، یہ بریکر بغیر کسی رکاوٹ کے ویکیوم سرکٹ بریکر، ریکلوزر اور سیکشنلائزر کے افعال کو مربوط کرتا ہے۔ چاہے آپ دیہی بجلی کا نیٹ ورک چلاتے ہوں، انڈسٹریل پارک ڈسٹری بیوشن سسٹم، یا اسمارٹ گرڈ آٹومیشن پروجیکٹ، ZW20-12F قابل اعتماد فالٹ پروٹیکشن اور ریموٹ کنٹرول کی صلاحیتیں فراہم کرتا ہے۔

ZW20-12F بمقابلہ روایتی آؤٹ ڈور بریکر

ZW20-12F آؤٹ ڈور بریکر

اعلی درجے کا قطب ماونٹڈ ڈیزائن

✓ SF6 گیس زیرو گیج پریشر- محفوظ اور ماحول دوست
✓ ثانوی وائرنگ کے لیے ایوی ایشن کنیکٹر- آسان کنٹرولر انضمام
✓ بحالی سے پاک مہر بند ڈھانچہ
✓ ڈسٹری بیوشن آٹومیشن (DA) سسٹمز کے لیے بنایا گیا ہے۔

روایتی توڑنے والا

روایتی تیل/SF6 بریکر

✓ وقتا فوقتا دیکھ بھال کی ضرورت ہوتی ہے۔
✓ ہائی گیس پریشر آپریشن
✓ بھاری کنٹرول وائرنگ
✓ دوبارہ بند کرنے کی محدود فعالیت

📍 ایپلیکیشن اور سلیکشن گائیڈ: حقیقی دنیا کے منظرنامے۔

✅ منظر نامہ 1: 10kV رورل الیکٹریفیکیشن نیٹ ورک (اوور ہیڈ لائنز)
استعمال کریں۔ZW20-12Fبرانچ لائنوں پر اہم تحفظ کے آلے کے طور پر۔ خودکار ریکلوزر کنٹرولر کے ساتھ، یہ عارضی خرابیوں کو صاف کرتا ہے اور بند ہونے کا وقت کم کرتا ہے۔ ایوی ایشن کنیکٹر فیلڈ وائرنگ کو آسان بناتا ہے۔

✅ منظر نامہ 2: انڈسٹریل پارک ڈسٹری بیوشن سسٹم
ZW20-12F 630/1000A لوڈ کرنٹ کو ہینڈل کرتا ہے اور 25kA تک شارٹ سرکٹ کی خرابیوں کو توڑتا ہے۔ اس کا مینٹیننس فری ڈیزائن فیکٹری پاور ڈسٹری بیوشن کے آپریشنل اخراجات کو کم کرتا ہے۔

✅ منظر نامہ 3: اسمارٹ گرڈ آٹومیشن (فیڈر آٹومیشن)
جب فیڈر آٹومیشن کنٹرولر کے ساتھ جوڑا بنایا جاتا ہے، ZW20-12F ریموٹ مانیٹرنگ، فالٹ آئسولیشن، اور سروس کی بحالی کو سپورٹ کرتا ہے — جدید ڈسٹری بیوشن آٹومیشن پروجیکٹس کے لیے مثالی۔

📋 تکنیکی تفصیلات - قسم کی جانچ کی گئی (GB/T 1984 / IEC 62271-100)

پروجیکٹ	پیرامیٹر کی قدر
شرح شدہ وولٹیج	12kV
شرح شدہ تعدد	50Hz
شرح شدہ کرنٹ	630/1000 اے
شرح شدہ شارٹ سرکٹ بریک کرنٹ	20/25 kA
شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔	50/63 kA
ریٹیڈ شارٹ ٹائم کرنٹ کا سامنا	20/25 kA
شرح شدہ شارٹ سرکٹ کرنٹ	50/63 kA
درجہ بند آپریٹنگ ترتیب	کھولیں - 0.3 سیکنڈز - بند کریں - 180 سیکنڈز - کھولیں - بند کریں۔
مکینیکل زندگی	10,000 بار
ریٹیڈ کرنٹ بریکنگ سائیکل	10,000 بار
شرح شدہ شارٹ سرکٹ توڑنے کی صلاحیت	30 بار
SF6 گیس ریٹیڈ پریشر	0 ایم پی اے

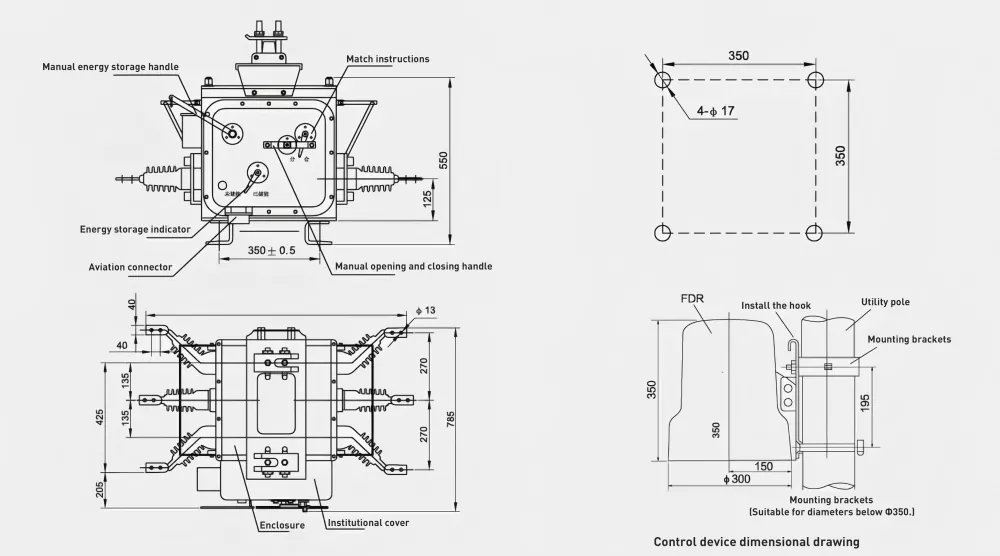

📐 پروڈکٹ کے طول و عرض اور اجزاء کی خرابی۔

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F مکینیکل لے آؤٹ- 1. ویکیوم انٹرپرٹر، 2. اسپرنگ آپریٹنگ میکانزم، 3. کرنٹ ٹرانسفارمرز، 4. SF6 سیل بند انکلوژر، 5. ایوی ایشن کنیکٹر (سیکنڈری کنٹرول)، 6. دستی آپریٹنگ ہینڈل، 7. گراؤنڈنگ ٹرمینل، 8. پول ماؤنٹنگ بریکٹ، 9. میٹر۔

ZW20-12F خصوصیات aکمپیکٹ، ہلکا پھلکا ڈیزائنجو براہ راست کنکریٹ کے کھمبوں پر چڑھتا ہے۔ دیہوا بازی کنیکٹربریکر اور ذہین کنٹرولر کے درمیان فیلڈ وائرنگ کو آسان بناتا ہے، روایتی ٹرمینل بلاکس کے مقابلے میں تنصیب کے وقت کو نمایاں طور پر کم کرتا ہے۔

🏭 کیوں انکیانگ پاور؟ - آؤٹ ڈور سرکٹ بریکرز کے لیے آپ کا قابل اعتماد پارٹنر

براہ راست فیکٹری- کوئی مڈل مین نہیں، بہتر قیمت اور لیڈ ٹائم (15-25 دن)۔
قسم کا تجربہ کیا گیا۔- GB/T 1984، IEC 62271-100، مکمل طور پر تصدیق شدہ۔
حسب ضرورت تیار ہے۔- کنٹرولر انضمام، خصوصی موجودہ درجہ بندی، OEM برانڈنگ۔
عالمی حوالہ جات- جنوب مشرقی ایشیا، مشرق وسطی، افریقہ، جنوبی امریکہ کو فراہم کی جاتی ہے۔

📌 حقیقی پروجیکٹ حوالہ جات:

✅ انڈونیشیا– ZW20-12F کے 500+ یونٹس جاوا اور سماٹرا (2023–2025) میں دیہی بجلی کے منصوبے میں تعینات ہیں۔

✅ فلپائن- ZW20-12F کے 300 سیٹ آٹومیٹک ری کلوزر کنٹرولرز کے ساتھ 10kV فیڈر آٹومیشن اپ گریڈ کے لیے NGCP کو فراہم کیے گئے۔

اکثر پوچھے گئے سوالات

Q1: ZW20-12F اور روایتی آؤٹ ڈور بریکرز میں کیا فرق ہے؟
A: ZW20-12F میں SF6 گیس زیرو گیج پریشر ڈیزائن (محفوظ اور ماحول دوست)، آسان کنٹرولر انضمام کے لیے ایک ایوی ایشن کنیکٹر، اور دیکھ بھال کے بغیر سیل بند ڈھانچہ کی خصوصیات ہیں۔ روایتی بریکرز کو وقتا فوقتا دیکھ بھال کی ضرورت ہوتی ہے اور اس میں زیادہ پیچیدہ وائرنگ ہوتی ہے۔

Q2: کیا اس بریکر کو خودکار ری کلوزر کنٹرولر کے ساتھ استعمال کیا جا سکتا ہے؟
A: ہاں۔ ZW20-12F کو ڈسٹری بیوشن آٹومیشن کے لیے ڈیزائن کیا گیا ہے۔ جب ریکلوزر کنٹرولر کے ساتھ جوڑا بنایا جاتا ہے، تو یہ خود کار طریقے سے فالٹ کلیئرنگ اور ایک سے زیادہ دوبارہ بند کرنے کے سلسلے کو سپورٹ کرتا ہے (اوپن - 0.3s - کلوز - 180s - اوپن - کلوز)۔

Q3: ZW20-12F کی مکینیکل زندگی کیا ہے؟
A: عام سروس کے حالات میں 10,000 مکینیکل آپریشنز، مضبوط اسپرنگ آپریٹنگ میکانزم اور سیل شدہ ویکیوم انٹرپرٹر کی بدولت۔

Q4: کیا بریکر کی بحالی سے پاک ہے؟ اس کا کیا مطلب ہے؟
A: ہاں۔ SF6 گیس کو صفر گیج پریشر پر سیل کر دیا جاتا ہے، جس سے گیس کی متواتر ری فلنگ کی ضرورت ختم ہو جاتی ہے۔ ویکیوم انٹرپرٹر کو رابطے کی بحالی کی ضرورت نہیں ہے۔ اس سے آپریشنل اخراجات میں نمایاں کمی واقع ہوتی ہے۔

Q5: کیا آپ OEM/ODM سروس فراہم کرتے ہیں؟
A: بالکل۔ ہم اپنی مرضی کے مطابق برانڈنگ، مخصوص موجودہ درجہ بندی کی ترتیب، اور کنٹرولر انضمام پیش کرتے ہیں۔ پری پروڈکشن کے نمونے 7-10 دنوں کے لیڈ ٹائم کے ساتھ دستیاب ہیں۔

📩 اپنی مرضی کے مطابق حل یا قیمت کی فہرست کی ضرورت ہے؟

ہمیں اپنی ریٹیڈ کرنٹ، کنٹرولر کی ضروریات اور ہدف کی مقدار بتائیں۔ ہم 24 گھنٹوں کے اندر جواب دیں گے۔
