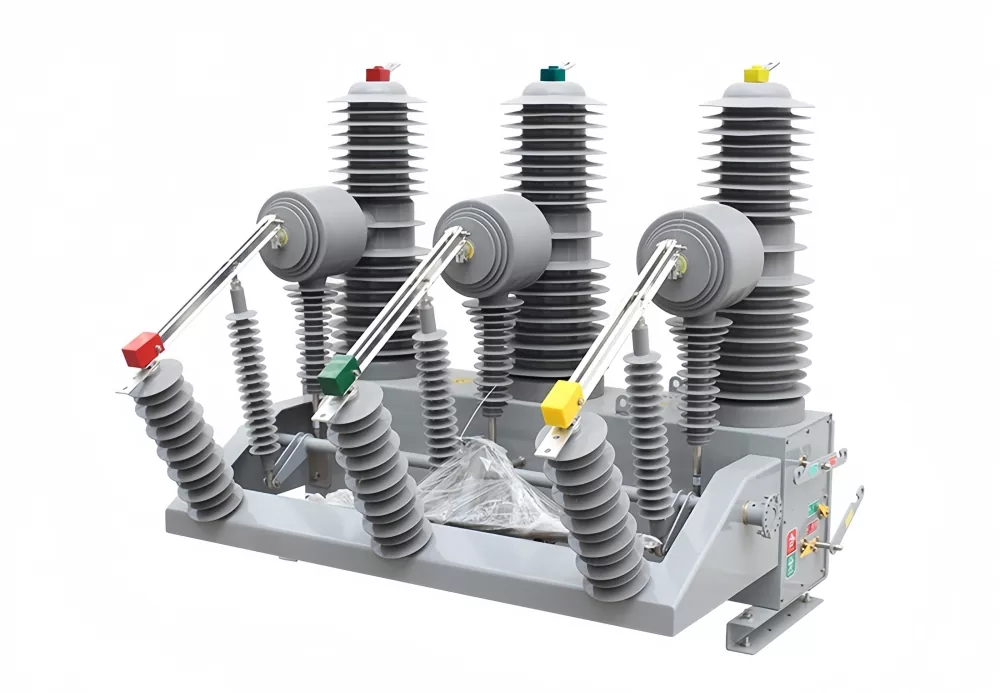

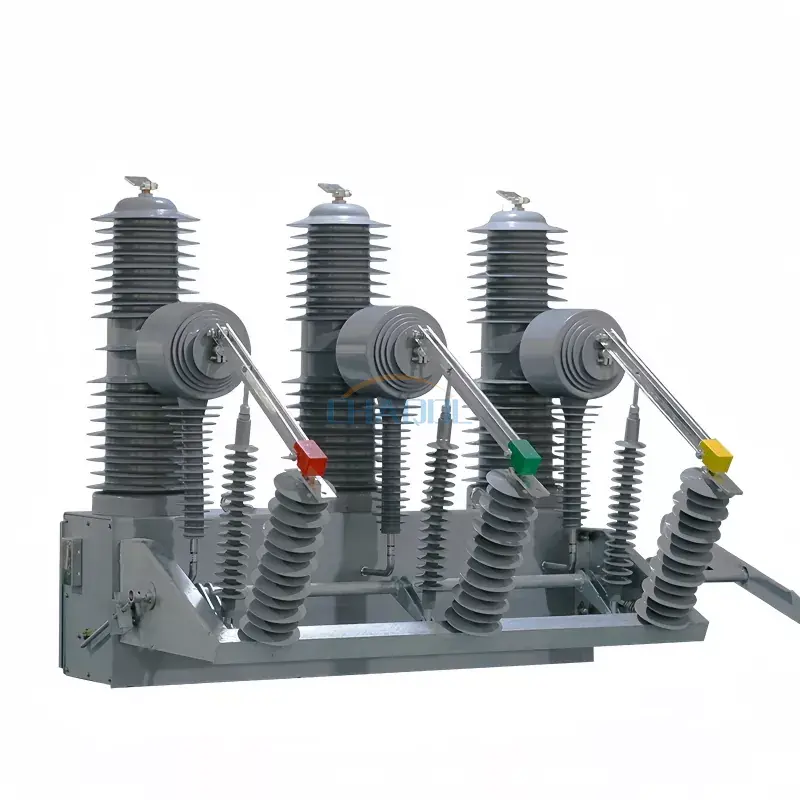

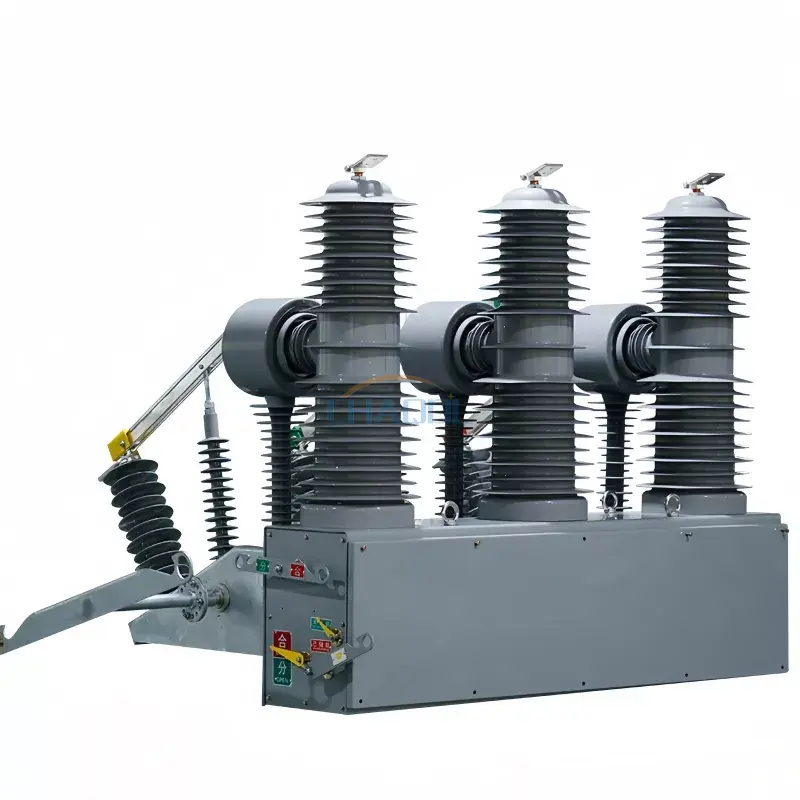

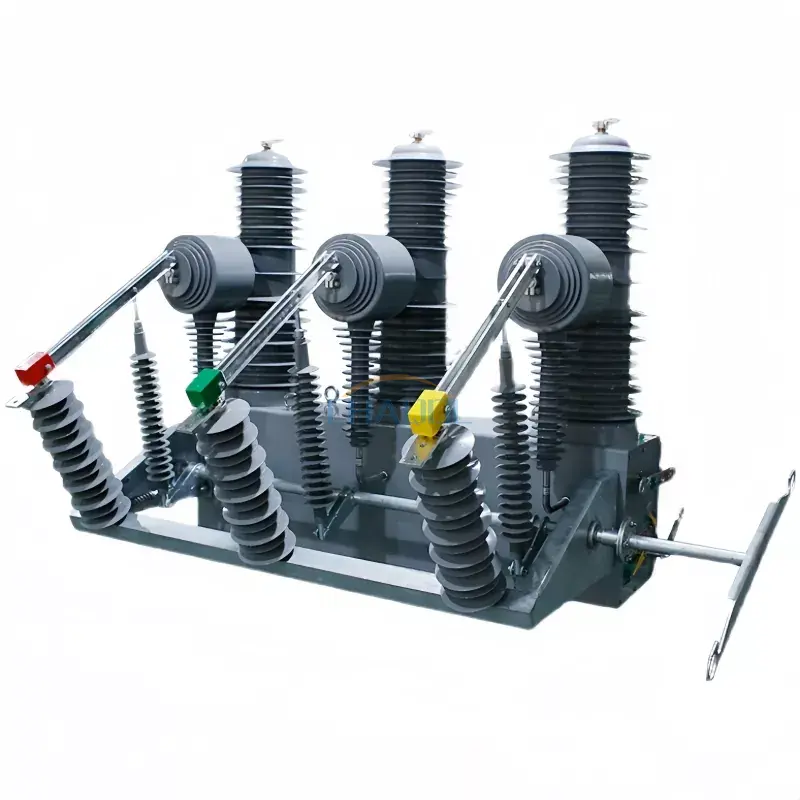

آٹومیٹک ریکلوزر والا 33KV آؤٹ ڈور سرکٹ بریکر، جسے ZW32-40.5 آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ بریکر بھی کہا جاتا ہے، بنیادی طور پر میڈیم وولٹیج اوور ہیڈ پاور گرڈ میں لوڈ کرنٹ، اوورلوڈ کرنٹ، اور شارٹ سرکٹ کرنٹ کو سوئچ کرنے کے لیے استعمال کیا جاتا ہے۔ یہ اعلی مکینیکل اور برقی عمر کی خصوصیات رکھتا ہے، اور اس کا کمپیکٹ سائز اور ہلکا وزن آسان تنصیب کی سہولت فراہم کرتا ہے۔
|
شرح شدہ وولٹیج |
33/40.5KV |
|
شرح شدہ کرنٹ |
630/1250/1600A |
|
شرح شدہ تعدد |
50 یا 60 ہرٹج |
|
پاور فریکوئنسی 1 منٹ کے لیے وولٹیج کو برداشت کرتی ہے۔ |
95/118 KV |
|
بجلی کا تسلسل کرنٹ کو برداشت کرتا ہے (چوٹی کی قیمت) |
185/215 KV |
|
شرح شدہ شارٹ سرکٹ بریک کرنٹ |
25/31.5 KA |
|
ریٹیڈ شارٹ سرکٹ کرنٹ کرنٹ (چوٹی ویلیو) |
63/80 KA |
|
شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ |
63/80 KA |
|
ریٹیڈ شارٹ ٹائم موجودہ اور مدت کا مقابلہ کرتا ہے۔ |
25/31.5 KA/S |
|
ریٹیڈ شارٹ سرکٹ کرنٹ بریکنگ سائیکل |
30 بار |
|
مکینیکل زندگی |
10,000 بار |
|
ادارہ جاتی کنٹرول وولٹیج |
AC/DC220 V |
|
کھلنے کی رفتار |
1.6 ± 0.3 m/s |
|
بند ہونے کی رفتار |
1.0± 0.3 m/s |
|
رابطہ بند ہونے کا اچھال وقت |
≤3 ms |
|

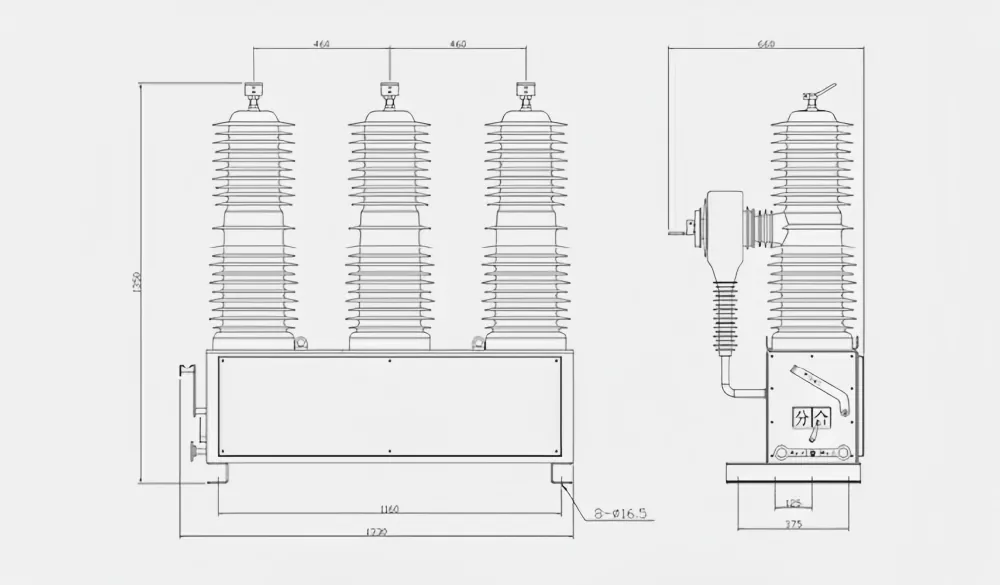

مرکز سے مرکز کا فاصلہ |
460±2 ملی میٹر |
|
بند ہونے کا وقت |
≤100 ms |
|
کھلنے کا وقت (سرکٹ بریکر کا) |
≤50 ms |
|
وزن |
270 کلو گرام |
33KV آؤٹ ڈور سرکٹ بریکر آٹومیٹک ریکلوزر کے ساتھ (ZW32-40.5 قسم کا آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ بریکر) بنیادی طور پر ایک مربوط مہر بند پول، کرنٹ ٹرانسفارمر، آپریٹنگ میکانزم اور انکلوژر پر مشتمل ہوتا ہے۔ اس سرکٹ بریکر میں ایک کمپیکٹ ڈیزائن ہے، اور اس کا انکلوژر اعلیٰ معیار کے اسٹیل سے بنا ہے۔ موجودہ ٹرانسفارمر کو صارف کی ضروریات کے مطابق منتخب کیا جا سکتا ہے۔ یہ آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ بریکر ایک مماثل ذہین کنٹرول سسٹم کے ساتھ ملا ہوا ہے۔ سوئچنگ آپریشنز مقامی طور پر، یا ایک مواصلاتی انٹرفیس کے ذریعے دور سے کیے جا سکتے ہیں۔ سرکٹ بریکر کے بارے میں دیگر معلومات بھی کنٹرول سینٹر میں منتقل کی جا سکتی ہیں۔ مواصلاتی چینلز میں کیبلز، آپٹیکل فائبرز، GPRS/CDMA، یا GSM شامل ہو سکتے ہیں۔
