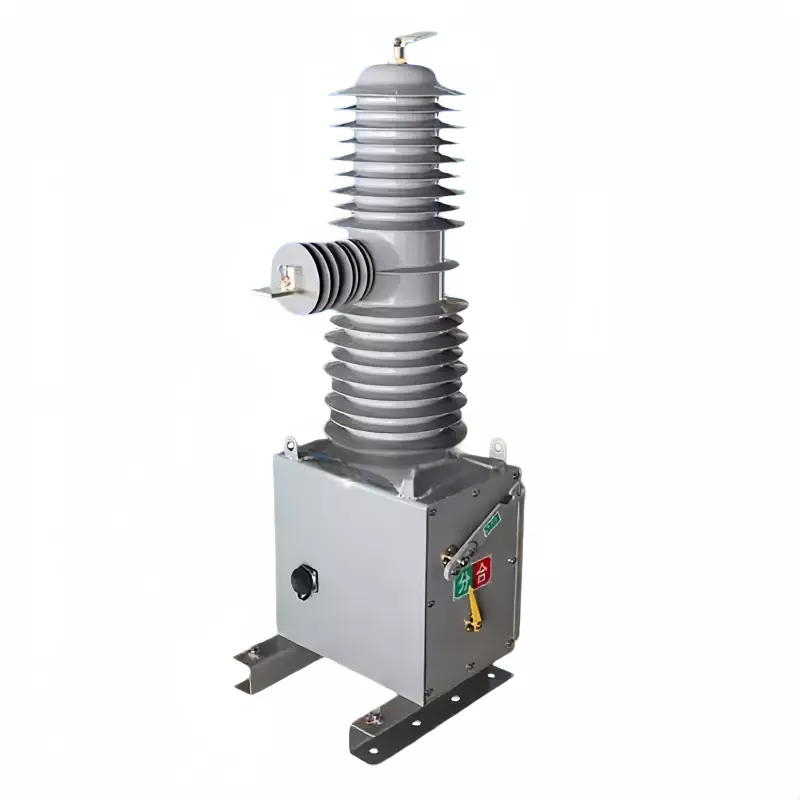

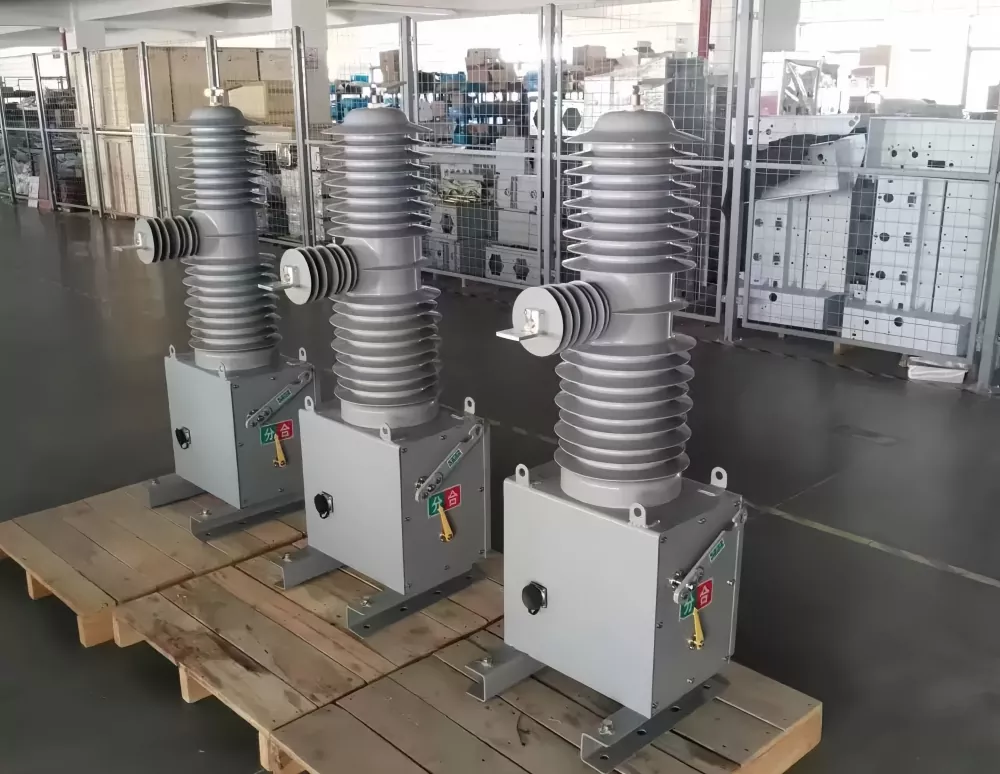

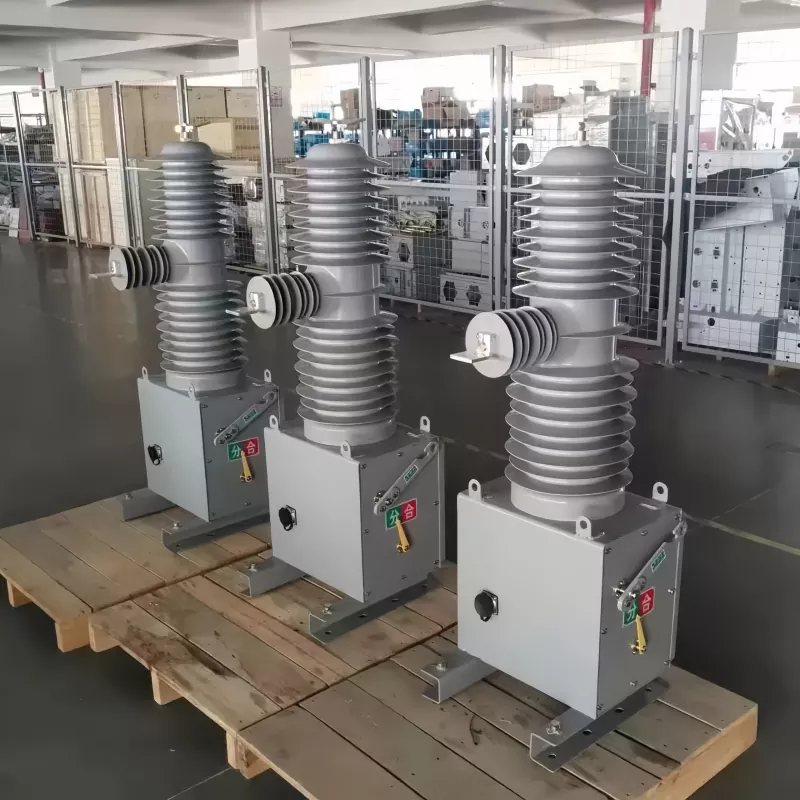

دی33kV سنگل پول آؤٹ ڈور سرکٹ بریکردرمیانے وولٹیج اوور ہیڈ ڈسٹری بیوشن سسٹم میں قابل اعتماد سوئچنگ اور تحفظ کے لیے ڈیزائن کیا گیا ہے۔ یہ جدید پاور نیٹ ورکس میں لوڈ کرنٹ، فالٹ کرنٹ، اور شارٹ سرکٹ کے حالات کو روکنے کے لیے وسیع پیمانے پر استعمال ہوتا ہے۔ ایک مضبوط بیرونی ڈھانچہ اور بہترین آرک بجھانے والی کارکردگی کے ساتھ، یہ سامان سخت ماحولیاتی حالات میں بھی مستحکم آپریشن کو یقینی بناتا ہے۔
مستقل مقناطیس آپریٹنگ میکانزم اور اعلی طاقت کی موصلیت کے اجزاء کے ساتھ بنایا گیا ہے،33kV سنگل پول آؤٹ ڈور سرکٹ بریکرتیز رسپانس، طویل سروس لائف، اور کم سے کم دیکھ بھال کی ضروریات فراہم کرتا ہے، جو اسے یوٹیلیٹی گرڈز، سب اسٹیشنز، اور صنعتی بجلی کی تقسیم کے نظام کے لیے موزوں بناتا ہے۔
|
پروجیکٹ |
عددی قدر |
|
شرح شدہ وولٹیج |
35 kV |
|
ریٹیڈ کرنٹ |
630/1250A |
|
شرح شدہ تعدد |
50/60Hz |
|
1 منٹ پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے۔ |
80/95 kV |
|
بجلی کا تسلسل وولٹیج کا مقابلہ (چوٹی) |
185 kV |
|
شرح شدہ شارٹ سرکٹ بریک کرنٹ |
20/25/31.5 kA |
|
ریٹیڈ شارٹ سرکٹ کرنٹ کرنٹ (چوٹی) |
80 kA |
|
شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔ |
80 kA |
|
4S مختصر دورانیہ موجودہ کا مقابلہ کریں۔ |
31.5 kA |
|
ریٹیڈ آپریٹنگ سائیکل |
اوپن–0.3s–بند/کھولیں–180s–بند/کھولیں–180s–بند/کھولیں–60s–بحالی |
|
ریٹیڈ شارٹ سرکٹ بریکنگ آپریشنز |
30 بار |
|
مکینیکل لائف |
20,000 بار |
|
مستقل مقناطیس میکانزم کنٹرول وولٹیج |
DC220V |
|
سیکنڈری سرکٹ 1 منٹ پاور فریکونسی وولٹیج ٹیسٹ کا سامنا |
2 kV |
|
پیرامیٹر کا نام |
ڈیٹا |
|
رابطہ گیپ |
18±1 ملی میٹر |
|
Overtravel سے رابطہ کریں۔ |
4±0.5 ملی میٹر |
|
کھلنے کی رفتار |
1.4-1.8m/s |
|
بند کرنے کی رفتار |
0.8-1.2m/s |
|
رابطہ بند ہونے کا اچھال کا وقت |
<=5 ms |
|
فیز ٹو فیز سینٹر کا فاصلہ |
560±2 ملی میٹر |
|
تھری فیز سوئچنگ اسینکرونی۔ |
<=3 ms |
|
فیز ٹو فیز کنڈکٹنگ لوپ ریزسٹنس |
µΩ |
|
بند ہونے کا وقت |
25-45 ms |
|
کھلنے کا وقت |
20-45 ms |
|
وزن |
100 کلوگرام |
کی مناسب تنصیب33kV سنگل پول آؤٹ ڈور سرکٹ بریکرطویل مدتی وشوسنییتا اور محفوظ آپریشن کو یقینی بنانے کے لیے ضروری ہے۔ یونٹ کو ایک مستحکم قطب کے ڈھانچے یا اسٹیل فریم پر درست گراؤنڈ کنکشن کے ساتھ نصب کیا جانا چاہئے۔
تنصیب کے بعد، میکانزم کے ہموار آپریشن اور درست وقت کو یقینی بنانے کے لیے بغیر لوڈ سوئچنگ ٹیسٹ کیا جانا چاہیے۔
1. محیط ہوا کا درجہ حرارت: -30 ° C سے +60 ° C؛
2. اونچائی: 2000 میٹر سے زیادہ نہیں؛
3. ہوا کی رفتار: 34 m/s سے زیادہ نہیں؛
4. سوئچ گیئر اور کنٹرول آلات کے باہر سے شروع ہونے والی کمپن یا زلزلہ کی سرگرمی نہ ہونے کے برابر ہے۔
5. آلودگی کی ڈگری: سطح IV؛
6. ذخیرہ کرنے کا درجہ حرارت: -40°C سے +85°C۔
Q1: 33kV سنگل پول آؤٹ ڈور سرکٹ بریکر کا بنیادی کام کیا ہے؟
A: اس کا استعمال درمیانے وولٹیج کے اوور ہیڈ ڈسٹری بیوشن سسٹم میں فالٹ کرنٹ کو روکنے اور الگ کرنے کے لیے کیا جاتا ہے، گرڈ کے محفوظ آپریشن کو یقینی بنانے اور بہاو والے آلات کے تحفظ کو یقینی بنانے کے لیے۔
Q2: کیا یہ سرکٹ بریکر سخت بیرونی ماحول میں کام کر سکتا ہے؟
A: جی ہاں، یہ اعلی آلودگی، تیز ہوا، اور وسیع درجہ حرارت کی مختلف حالتوں کے لیے ڈیزائن کیا گیا ہے، جو اسے طویل مدتی بیرونی استعمال کے لیے موزوں بناتا ہے۔
Q3: کیا 33kV سنگل پول آؤٹ ڈور سرکٹ بریکر کو باقاعدہ دیکھ بھال کی ضرورت ہے؟
A: ڈیزائن عام آپریٹنگ حالات میں دیکھ بھال سے پاک ہے، اس کے مہر بند میکانزم اور پائیدار اجزاء کی بدولت۔
Q4: کس قسم کی تنصیب کا طریقہ تجویز کیا جاتا ہے؟
A: زیادہ سے زیادہ حفاظت اور کارکردگی کے لیے محفوظ گراؤنڈنگ کے ساتھ قطب پر نصب تنصیب کی سفارش کی جاتی ہے۔
Q5: یہ کس تحفظ کی سطح کی حمایت کرتا ہے؟
A: یہ اعلی موصلیت اور آلودگی کے خلاف مزاحمت کے لیے ڈیزائن کیا گیا ہے، جو سطح IV آلودگی کے ماحول کے لیے موزوں ہے۔
