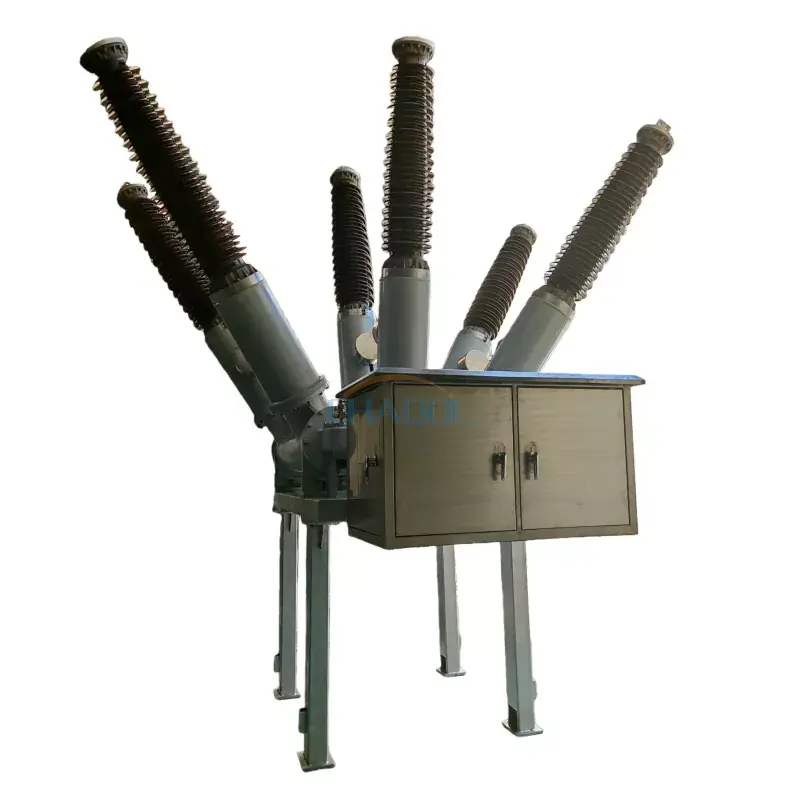

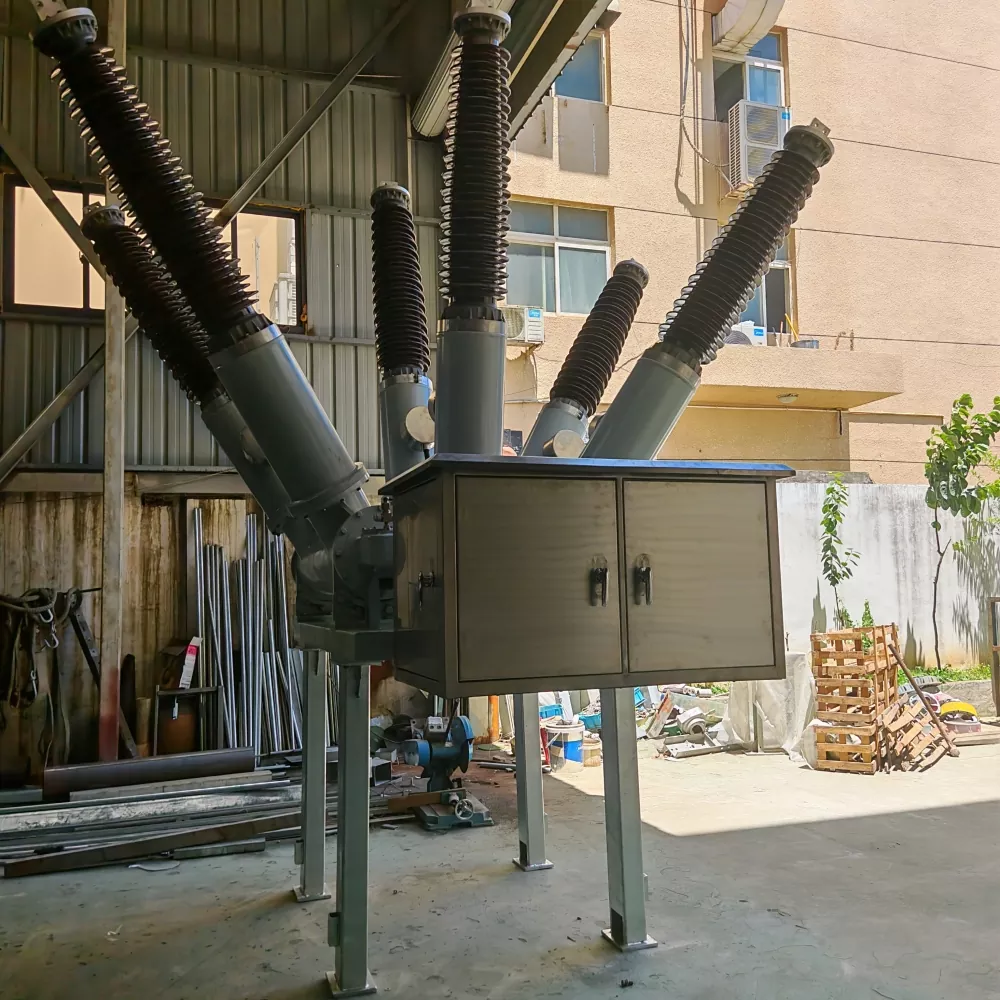

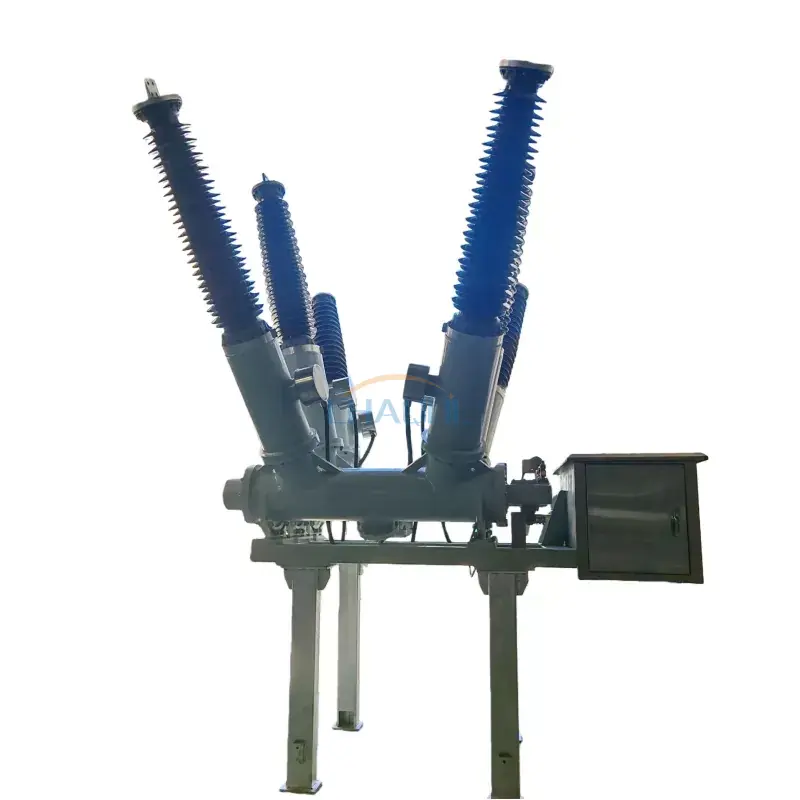

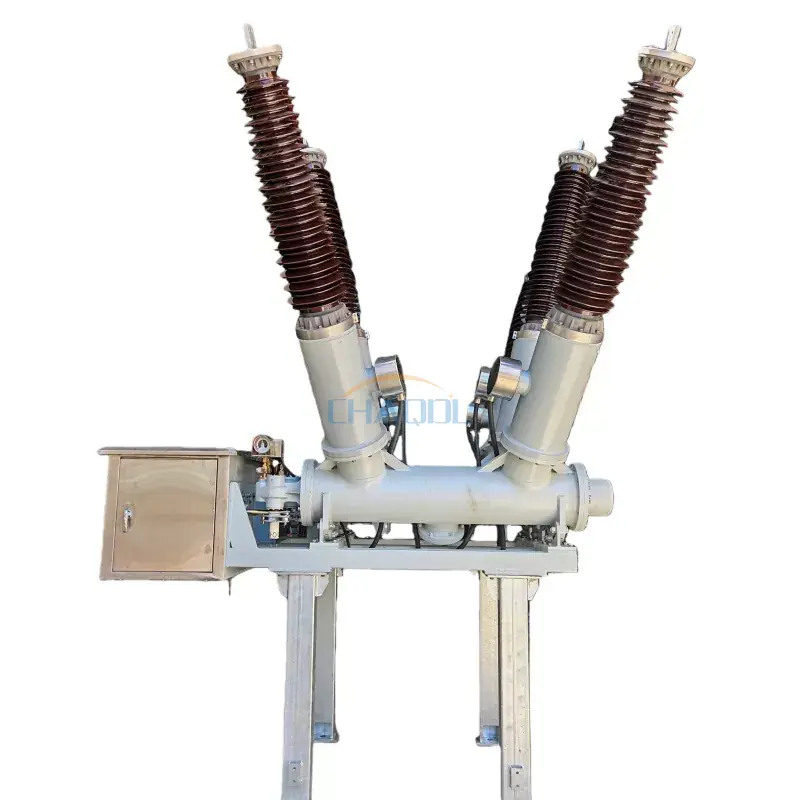

66KV ٹینک کی قسم SF6 سرکٹ بریکر (ماڈل: LW36-66) ایک ہائی وولٹیج آؤٹ ڈور سرکٹ بریکر ہے جو 66KV پاور ٹرانسمیشن اور ڈسٹری بیوشن سسٹم کے لیے 50Hz AC کی ریٹیڈ فریکوئنسی کے ساتھ ڈیزائن کیا گیا ہے۔ SF6 گیس کو انسولیٹنگ اور آرک بجھانے والے میڈیم کے طور پر استعمال کرتے ہوئے، یہ سب سٹیشنوں، یوٹیلیٹی پاور گرڈز، صنعتی سہولیات، اور قابل تجدید توانائی کے منصوبوں کے لیے قابل اعتماد سوئچنگ، فالٹ رکاوٹ، اور تحفظ فراہم کرتا ہے۔ سرکٹ بریکر کو بس ٹائی بریکر کے طور پر اور کپیسیٹر بینک سوئچنگ ایپلی کیشنز کے لیے بھی استعمال کیا جا سکتا ہے۔
ایک کمپیکٹ لائیو ٹینک ڈھانچے کے ساتھ ڈیزائن کیا گیا، LW36-66 شاندار برقی کارکردگی اور طویل مدتی آپریشنل وشوسنییتا فراہم کرتے ہوئے تنصیب کی جگہ کو کم کرتا ہے۔ اس کا جدید ترین اسپرنگ آپریٹنگ میکانزم، کم SF6 رساو کی شرح، اور دیکھ بھال کے موافق ڈیزائن اسے جدید ہائی وولٹیج ٹرانسمیشن نیٹ ورکس کے لیے ایک مثالی حل بناتا ہے جو محفوظ، موثر اور مستحکم آپریشن کی ضرورت ہوتی ہے۔
| شرح شدہ وولٹیج | 66KV |
| شرح شدہ تعدد | 50Hz |
| ریٹیڈ کرنٹ | 3150A |
| پاور فریکوئنسی وولٹیج کا سامنا کرنا (5 منٹ) | 84KV |
| شرح شدہ شارٹ سرکٹ بریک کرنٹ | 31.5kA |
| ریٹیڈ شارٹ سرکٹ کرنٹ کرنٹ (چوٹی) | 80kA |
| شرح شدہ چوٹی موجودہ کا مقابلہ کر رہی ہے۔ | 80kA |
| ریٹیڈ شارٹ ٹائم برداشت کی مدت | 4s |
| ریٹیڈ آؤٹ آف سٹیپ بریکنگ کرنٹ | 8kA |
| ریٹیڈ لائن چارج کرنٹ | 10A |
| شرح شدہ SF6 گیس پریشر (20°C) | 0.5MPa |
| سالانہ SF6 رساو کی شرح | <0.5% |
| مکینیکل لائف | 10,000 بار |
| SF6 گیس بھرنے کی مقدار | 10 کلوگرام |
| سرکٹ بریکر کا وزن | 1800 کلوگرام |
| معاون سرکٹ وولٹیج | DC220V / DC110V |
| کھولنے اور بند کرنے والی کنڈلی | DC110V/4A، DC220V/2A |
| موٹر چارجنگ کا وقت | ≤15 سیکنڈ |
| ہیٹر اور لائٹنگ وولٹیج | AC220V |
| معاون سوئچ وولٹیج | DC220V/AC220V |
| معاون سوئچ کرنٹ | 10A |
| توانائی ذخیرہ کرنے والی موٹر پاور | 600W |
دی66KV ٹینک کی قسم SF6 سرکٹ بریکرہائی وولٹیج پاور ٹرانسمیشن اور ڈسٹری بیوشن سسٹم میں بڑے پیمانے پر استعمال کیا جاتا ہے جہاں قابل اعتماد سوئچنگ اور تحفظ ضروری ہے۔
66KV ٹینک کی قسم SF6 سرکٹ بریکر سلفر ہیکسا فلورائیڈ (SF6) گیس کو موصلیت اور قوس بجھانے والے میڈیم کے طور پر استعمال کرتا ہے۔ جب سوئچنگ آپریشن کے دوران رابطے الگ ہوجاتے ہیں، تو ایک برقی قوس پیدا ہوتا ہے۔ ہائی پریشر SF6 گیس آرک کو تیزی سے ٹھنڈا اور ڈی آئنائز کرتی ہے، جس سے فالٹ کرنٹ کو محفوظ طریقے سے اور مؤثر طریقے سے روکا جا سکتا ہے۔ موٹر چارجڈ اسپرنگ آپریٹنگ میکانزم ہائی وولٹیج برقی نظام کے لیے قابل اعتماد تحفظ کو یقینی بناتے ہوئے تیزی سے کھولنے اور بند ہونے کے آپریشنز فراہم کرتا ہے۔
66KV ٹینک کی قسم SF6 سرکٹ بریکر کس کے لیے استعمال ہوتا ہے؟
یہ 66KV ٹرانسمیشن اور ڈسٹری بیوشن سسٹم میں سوئچنگ، پروٹیکشن اور فالٹ رکاوٹ کے لیے استعمال ہوتا ہے، جو سب سٹیشنز اور پاور گرڈز کے محفوظ اور قابل اعتماد آپریشن کو برقرار رکھنے میں مدد کرتا ہے۔
SF6 ٹینک قسم کے سرکٹ بریکر کے کیا فوائد ہیں؟
SF6 ٹینک قسم کے سرکٹ بریکرز بہترین موصلیت کی کارکردگی، اعلی مداخلت کی صلاحیت، کمپیکٹ ڈھانچہ، کم دیکھ بھال کے تقاضے، اور طویل مکینیکل سروس لائف پیش کرتے ہیں۔
کیا اس سرکٹ بریکر کو کپیسیٹر بینک سوئچنگ کے لیے استعمال کیا جا سکتا ہے؟
جی ہاں LW36-66 کپیسیٹر بینک سوئچنگ، بس ٹائی ایپلی کیشنز، اور ہائی وولٹیج ٹرانسمیشن لائن کے تحفظ کے لیے موزوں ہے۔
کیا سرکٹ بریکر سخت بیرونی ماحول کے لیے موزوں ہے؟
جی ہاں اسے آلودگی کی سطح IV کے حالات اور -40°C سے +40°C تک کے محیطی درجہ حرارت میں قابل اعتماد طریقے سے کام کرنے کے لیے ڈیزائن کیا گیا ہے، جس سے یہ بیرونی تنصیبات کے مطالبے کے لیے موزوں ہے۔
