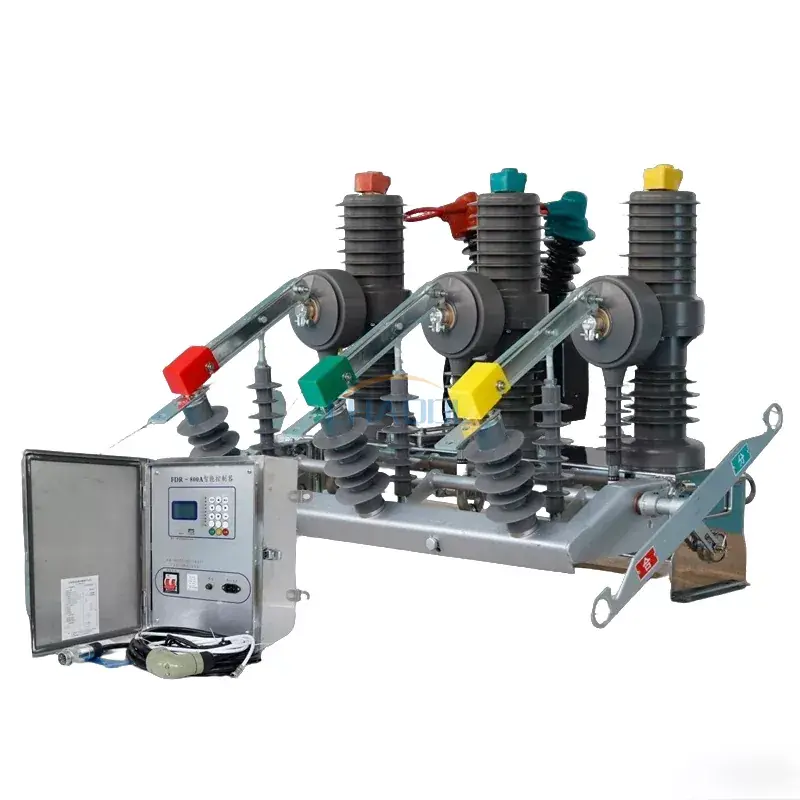

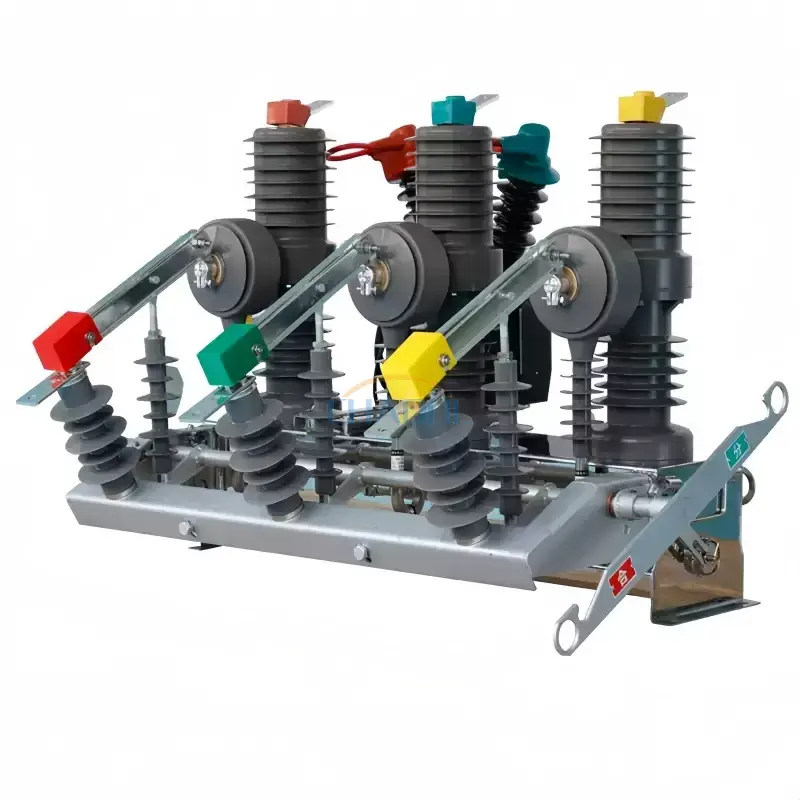

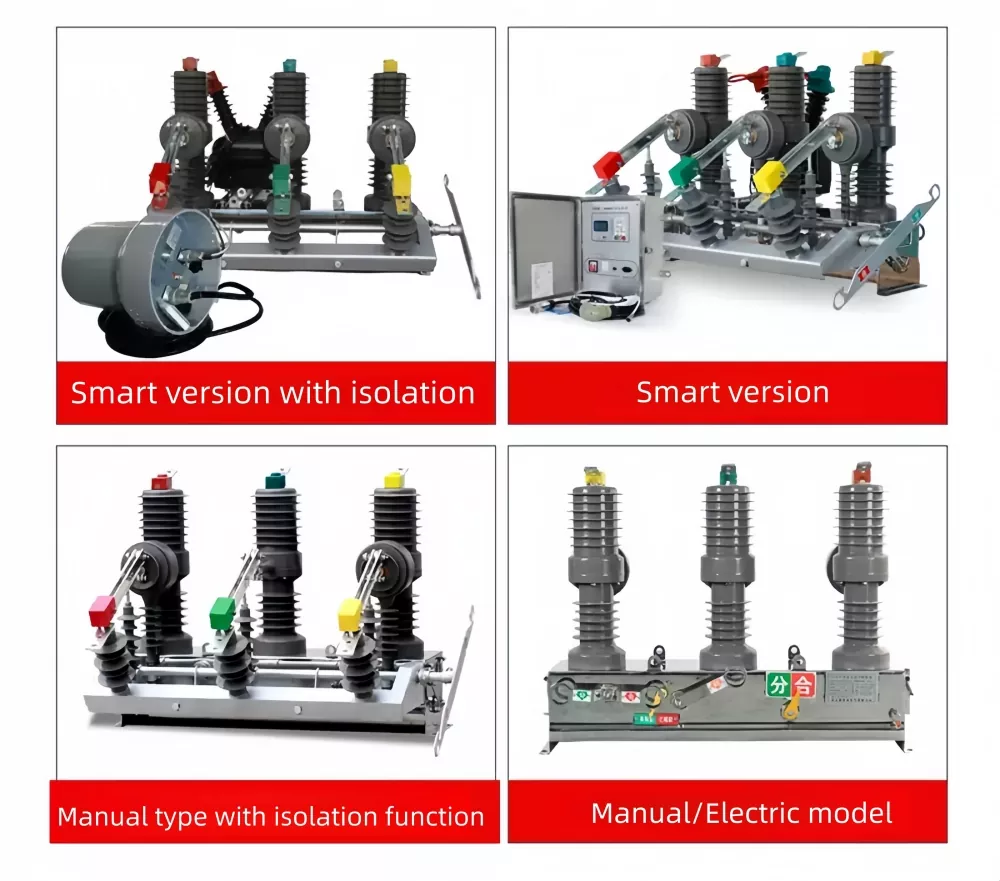

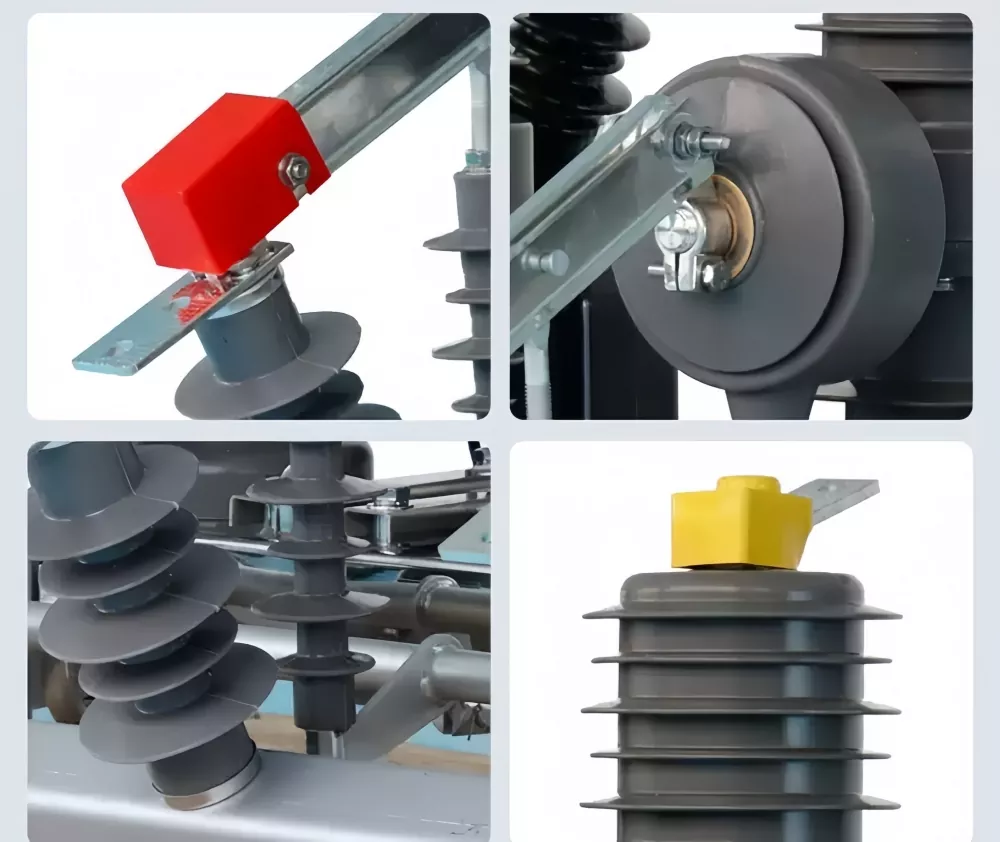

بیرونی مستقل مقناطیس سرکٹ بریکر

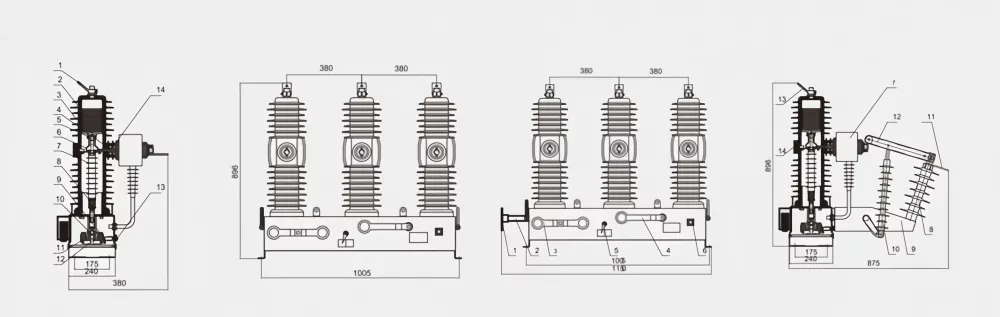

1-اوپری آؤٹ لیٹ

2-ویکیوم انٹرپرٹر

3- موصل ٹیوب

4-نیچے ایگزٹ لائن

5-کوندکٹو کلپ

6-نرم کنکشن

7-انسولیٹنگ پل راڈ

8-دباؤ بہار سے رابطہ کریں۔

9-کھولنے والی بہار

10-ڈرائیور کنکشن بورڈ

11-میکانزم آؤٹ پٹ شافٹ

12-آپریٹنگ میکانزم

13-ادارہ خانہ

14-موجودہ ٹرانسفارمر

1-آپریٹنگ ہینڈل

2- الگ تھلگ تکلا

3-سرکٹ بریکر دستی کھولنے اور بند کرنے کا ہینڈل

4-سرکٹ بریکر انرجی اسٹوریج ہینڈل

5-علیحدگی اور امتزاج کی ہدایات

6-وائرنگ پلگ

7-موجودہ ٹرانسفارمر

8-انسولیٹر

9-تنہائی ریک

10-انسولیٹنگ نمونہ کی چھڑی

11-ٹرمینل بلاک (ان پٹ سائیڈ)

12-آئسولیشن بلیڈ

13-ٹرمینل بلاک (آؤٹ پٹ اینڈ)

14-توڑنے والا

پروجیکٹ کا نام

پیرامیٹر کی قدر

شرح شدہ وولٹیج

12/24kV

شرح شدہ تعدد

50Hz

شرح شدہ کرنٹ

630/1250A

شرح شدہ شارٹ سرکٹ بریک کرنٹ

20/25kA

شرح شدہ چوٹی کرنٹ کا مقابلہ (چوٹی کی قیمت)

50/63kA

ریٹیڈ شارٹ سرکٹ موجودہ چوٹی کی قیمت بناتا ہے۔

50/63kA

درجہ بند آپریٹنگ ترتیب

0-0.3s-CO-180s-CO

مکینیکل زندگی

10,000 بار

شرح شدہ شارٹ سرکٹ بریکنگ کرنٹ اور بریکنگ آپریشنز کی تعداد

20 بار

1 منٹ کی پاور فریکوئنسی ثانوی سرکٹ کے لیے وولٹیج ٹیسٹ کو برداشت کرتی ہے۔

2kV

بجلی کا تسلسل وولٹیج کی چوٹی کی قیمت کو برداشت کرتا ہے۔

125/145kA

وزن

115 کلوگرام
