کور کرنٹ ٹرانسفارمر کے ذریعے کیسے کام کرتا ہے؟

خلاصہ: کور کرنٹ ٹرانسفارمرز کے ذریعےبرقی نظاموں میں اہم آلات ہیں، جو نگرانی، تحفظ اور کنٹرول کے لیے درست موجودہ پیمائش کو قابل بناتے ہیں۔ یہ مضمون ان کے کام کرنے والے اصولوں، فوائد، تنصیب کے تحفظات، اور عام صارفین کے خدشات کو دریافت کرتا ہے، جس سے انجینئرز اور سہولت مینیجرز کو باخبر فیصلے کرنے میں مدد ملتی ہے۔

مندرجات کا جدول

• کور کرنٹ ٹرانسفارمر کے ذریعے کیا ہے؟
• کور کرنٹ ٹرانسفارمرز کے ذریعے کام کرنے کا اصول
• کلیدی فوائد
• تنصیب کے تحفظات
• عام ایپلی کیشنز
• عام مسائل اور ٹربل شوٹنگ
• اکثر پوچھے گئے سوالات

کور کرنٹ ٹرانسفارمر کے ذریعے کیا ہے؟

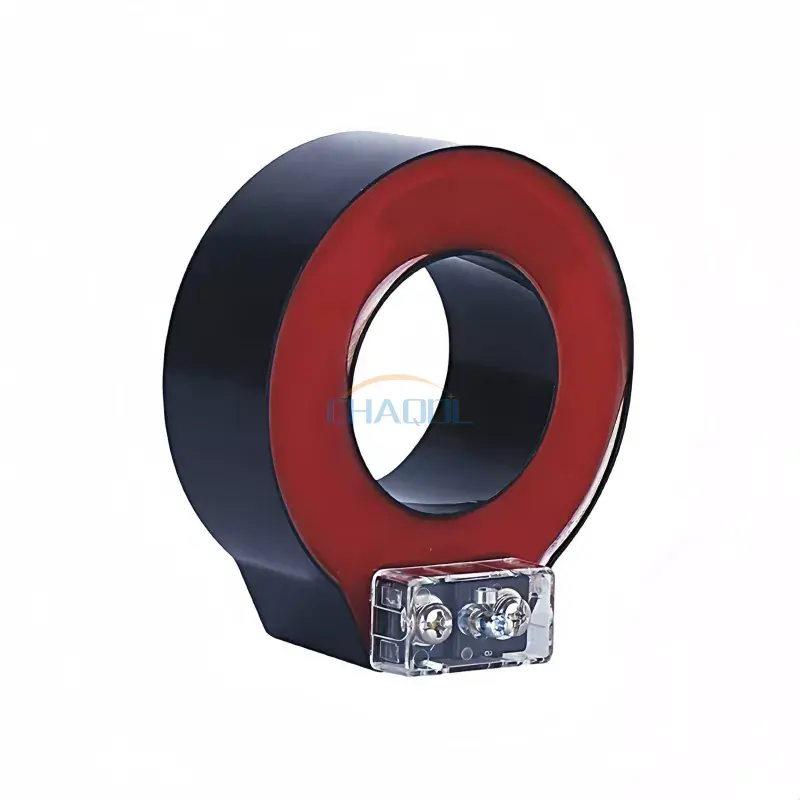

A کور کرنٹ ٹرانسفارمر (TCCT) کے ذریعےایک الیکٹریکل ڈیوائس ہے جو پرائمری سرکٹ میں کرنٹ کے تناسب سے کم کرنٹ پیدا کر کے متبادل کرنٹ (AC) کی پیمائش کرنے کے لیے ڈیزائن کیا گیا ہے۔ ونڈو ٹائپ یا اسپلٹ کور ٹرانسفارمرز کے برعکس، کنڈکٹر براہ راست TCCT کے کور سے گزرتا ہے، جس سے کمپیکٹ ڈیزائن اور درست پیمائش ممکن ہوتی ہے۔

• پرائمری کنڈکٹر کور سے براہ راست گزرتا ہے۔
• ثانوی وائنڈنگ پیمائش کے لیے چھوٹا کرنٹ فراہم کرتی ہے۔
• حفاظتی ریلے، میٹر، اور نگرانی کے نظام کے لیے استعمال کیا جاتا ہے۔

کور کرنٹ ٹرانسفارمرز کے ذریعے کام کرنے کا اصول

TCCT کی بنیاد پر کام کرتا ہے۔برقی مقناطیسی انڈکشن. بنیادی موصل ایک مقناطیسی میدان پیدا کرتا ہے جو اس کے ذریعے بہنے والے کرنٹ کے متناسب ہوتا ہے۔ یہ مقناطیسی میدان ثانوی وائنڈنگ میں کرنٹ ڈالتا ہے، جس کے بعد ہائی وولٹیج کے براہ راست نمائش کے بغیر آلات کے ذریعے محفوظ طریقے سے ماپا جا سکتا ہے۔

کلیدی فوائد

• کومپیکٹ ڈیزائن:سوئچ گیئر اور پینل کی تنصیبات میں آسانی سے فٹ بیٹھتا ہے۔
• اعلی درستگی:حفاظتی ریلے اور میٹرنگ آلات کے لیے قابل اعتماد پیمائش۔
• پائیدار:صنعتی ماحول میں طویل مدتی آپریشن کے لیے مضبوط تعمیر۔
• آسان دیکھ بھال:سادہ تعمیر کی وجہ سے کم سے کم سروسنگ کی ضرورت ہے۔

تنصیب کے تحفظات

مناسب تنصیب TCCTs کی بہترین کارکردگی کو یقینی بناتی ہے۔ کلیدی عوامل میں شامل ہیں:

1. اس بات کو یقینی بنائیں کہ پیمائش کی غلطیوں سے بچنے کے لیے بنیادی کنڈکٹر کور کے ذریعے مرکز میں ہے۔
2. درست ریڈنگ کے لیے درست سیکنڈری وائرنگ اور قطبیت کی تصدیق کریں۔
3. برقی خطرات سے بچنے کے لیے موصلیت کا مناسب فاصلہ رکھیں۔
4. ماحولیاتی حالات پر غور کریں: درجہ حرارت، نمی اور کمپن کارکردگی کو متاثر کر سکتی ہے۔

مخصوص انسٹالیشن گائیڈز اور حفاظتی سفارشات کے لیے، Anqiang Power ہر TCCT ماڈل کے لیے تفصیلی کتابچے فراہم کرتا ہے۔

عام ایپلی کیشنز

• صنعتی اور تجارتی سہولیات میں توانائی کی پیمائش
• سوئچ گیئر اور ٹرانسفارمرز کے لیے موجودہ نگرانی
• سب اسٹیشنوں میں حفاظتی ریلے سرکٹس
• ریموٹ مانیٹرنگ کے لیے SCADA سسٹمز میں انضمام

عام مسائل اور ٹربل شوٹنگ

یہاں تک کہ اعلیٰ معیار کے TCCT کو بھی آپریشنل مسائل کا سامنا کرنا پڑ سکتا ہے۔ عام مسائل میں شامل ہیں:

• غلط تناسب آؤٹ پٹ:اکثر وائرنگ کی ثانوی غلطیوں یا غلط بنیادی انتخاب کی وجہ سے ہوتا ہے۔
• زیادہ گرم ہونا:عام طور پر ضرورت سے زیادہ بنیادی کرنٹ یا خراب وینٹیلیشن کی وجہ سے۔
• مقناطیسی سنترپتی:اعلی موجودہ ایپلی کیشنز میں پیمائش کو بگاڑ سکتا ہے۔
• مکینیکل نقصان:جسمانی جھٹکے یا کمپن بنیادی سیدھ کو متاثر کر سکتی ہے۔

ٹربل شوٹنگ میں عام طور پر وائرنگ کی تصدیق کرنا، موصلیت کو پہنچنے والے نقصان کی جانچ کرنا، اور اس بات کی تصدیق کرنا شامل ہے کہ ایپلیکیشن کے لیے ڈیوائس کی صحیح درجہ بندی کی گئی ہے۔

اکثر پوچھے گئے سوالات

• سوال: کیا TCCTs AC اور DC دونوں کرنٹ کی پیمائش کر سکتے ہیں؟
  A: نہیں، بنیادی کرنٹ کے ذریعے ٹرانسفارمرز صرف AC پیمائش کے لیے بنائے گئے ہیں کیونکہ ان کے برقی مقناطیسی انڈکشن پر انحصار ہے۔
• سوال: میں اپنی درخواست کے لیے صحیح TCCT کا انتخاب کیسے کروں؟
  A: بنیادی موجودہ درجہ بندی، درستگی کی کلاس، موصلیت کی سطح، اور ماحولیاتی حالات پر غور کریں۔
• سوال: کیا بنیادی CTs کے ذریعے دیکھ بھال سے پاک ہیں؟
  A: انہیں کم سے کم دیکھ بھال کی ضرورت ہوتی ہے، بنیادی طور پر جسمانی نقصان اور وائرنگ کی سالمیت کے لیے معائنہ۔
• سوال: انکیانگ پاور کے TCCTs کو کیا مختلف بناتا ہے؟
  A: Anqiang پاور پیچیدہ تنصیبات کے لیے درست مینوفیکچرنگ، پائیداری، اور تعاون پر زور دیتا ہے۔

کور کرنٹ کے ذریعے ٹرانسفارمرز جدید برقی نظاموں میں ناگزیر ہیں، درست پیمائش، تحفظ اور نگرانی کی صلاحیتیں فراہم کرتے ہیں۔ ان کے اصولوں، تنصیب اور مشترکہ خدشات کو سمجھ کر، انجینئرز تمام ایپلی کیشنز میں قابل اعتماد آپریشن کو یقینی بنا سکتے ہیں۔
