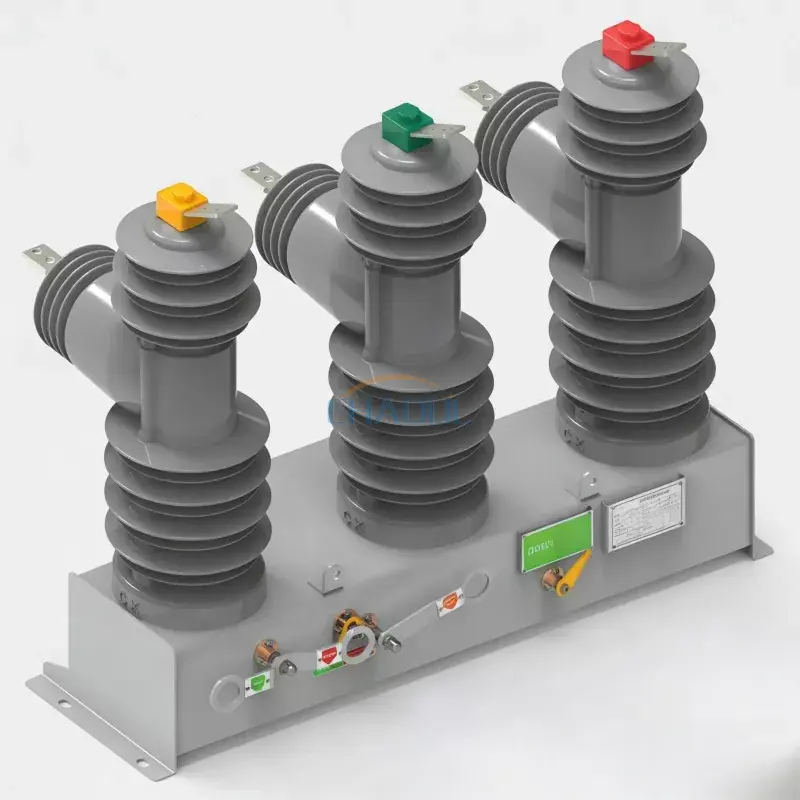

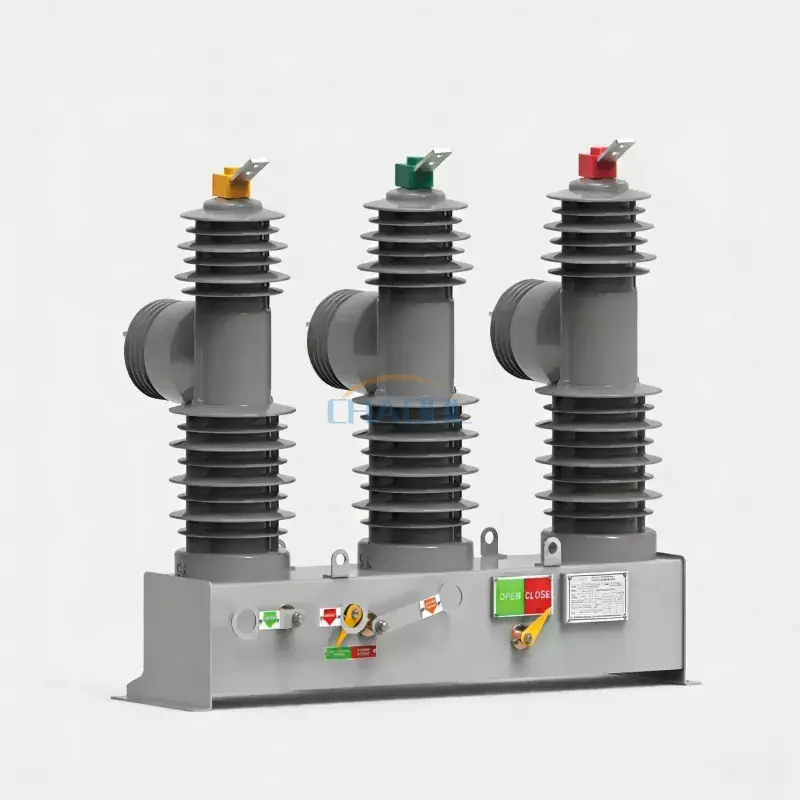

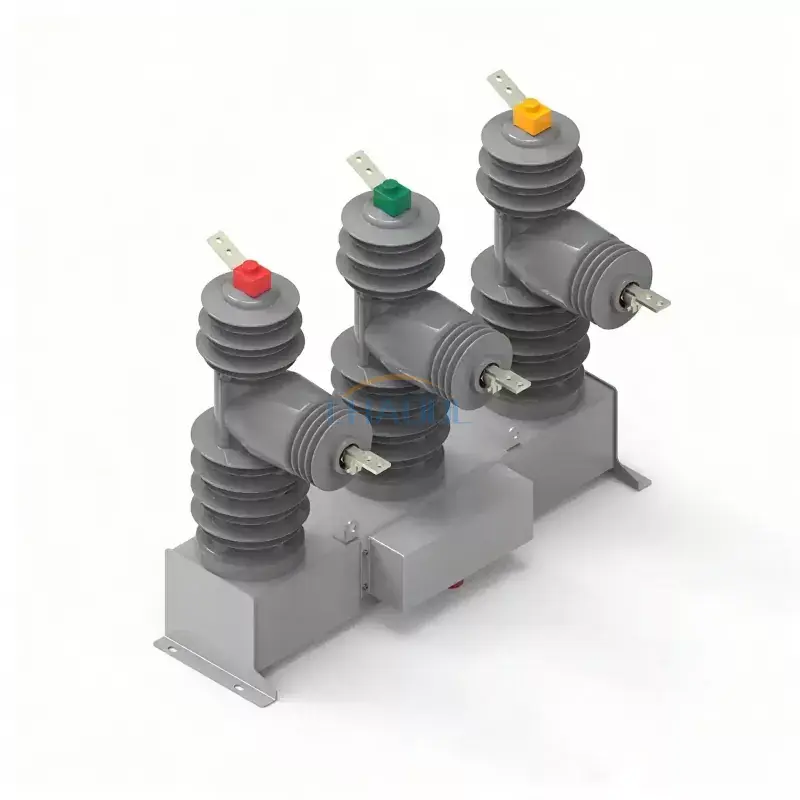

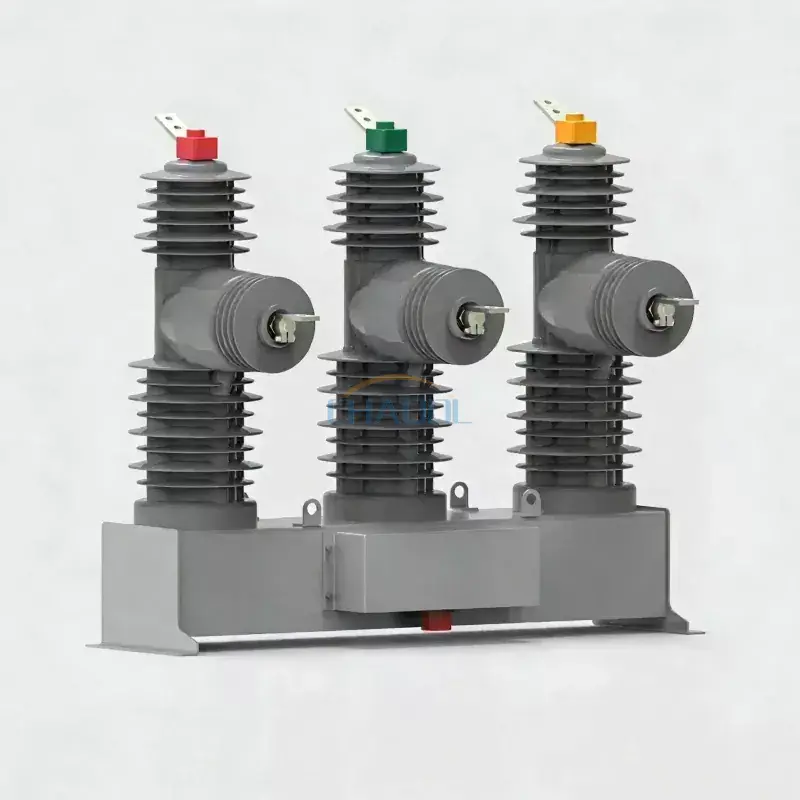

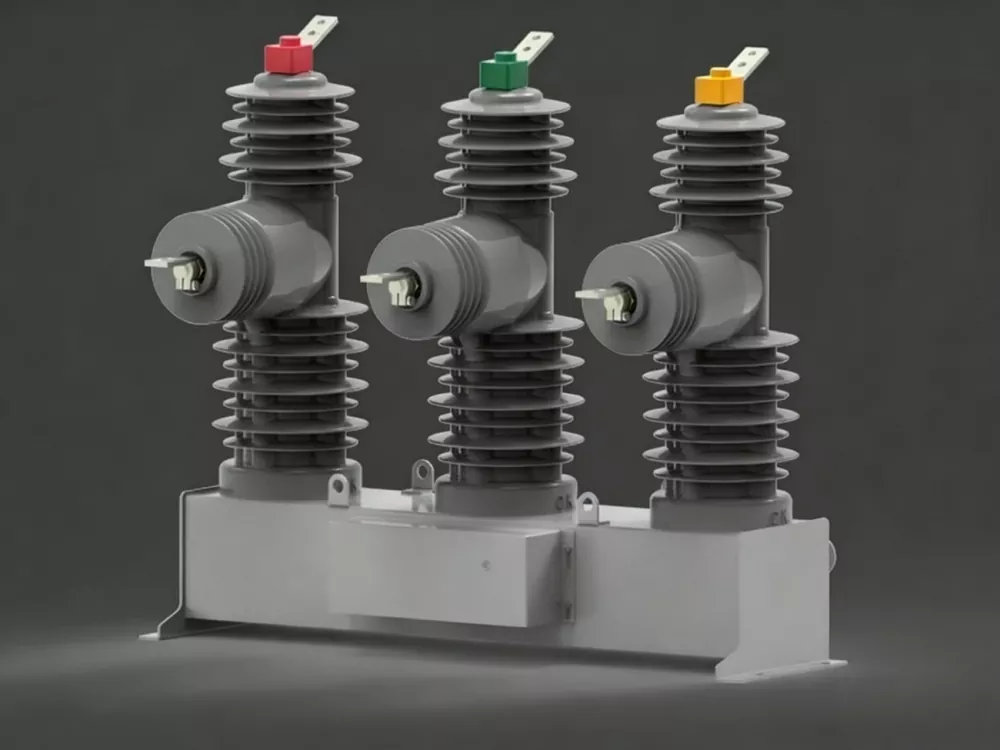

24kV پول ماؤنٹڈ ہائی وولٹیج سرکٹ بریکر ZW32-24 سیریز کا آؤٹ ڈور ویکیوم سرکٹ بریکر ہے جو میڈیم وولٹیج پاور ڈسٹری بیوشن سسٹم کے لیے ڈیزائن کیا گیا ہے۔ یہ لوڈ کرنٹ کو سوئچ کرنے، اوورلوڈ کرنٹ میں رکاوٹ ڈالنے، اور برقی نیٹ ورکس میں شارٹ سرکٹ کی خرابیوں کو صاف کرنے کے لیے بڑے پیمانے پر استعمال ہوتا ہے۔ اعلی درجے کی ویکیوم انٹرپشن ٹیکنالوجی، سنکنرن مزاحم ڈھانچہ، اور قابل اعتماد آپریٹنگ میکانزم کے ساتھ، یہ سرکٹ بریکر سب اسٹیشنز، صنعتی سہولیات، قابل تجدید توانائی کے منصوبوں، اور یوٹیلیٹی ڈسٹری بیوشن سسٹم میں محفوظ اور مستحکم آپریشن کو یقینی بناتا ہے۔
ایک پیشہ ور 24kV ویکیوم سرکٹ بریکر بنانے والے کے طور پر، ہم دنیا بھر میں پاور یوٹیلٹیز، الیکٹریکل کنٹریکٹرز، EPC پروجیکٹس، اور ڈسٹری بیوشن نیٹ ورک آپریٹرز کے لیے پائیدار اور اعلیٰ کارکردگی کے حل فراہم کرتے ہیں۔
ایک 24kV پول ماونٹڈ ویکیوم سرکٹ بریکر (VCB) ایک آؤٹ ڈور میڈیم وولٹیج سوئچنگ ڈیوائس ہے جو یوٹیلیٹی پولز پر بجلی کی تقسیم کے نظام کو اوورلوڈز، شارٹ سرکٹس اور برقی خرابیوں سے بچانے کے لیے نصب کیا جاتا ہے۔ بریکر آرکس کو تیزی سے اور محفوظ طریقے سے بجھانے کے لیے ویکیوم انٹرپٹرس کا استعمال کرتا ہے، بہترین موصلیت کی کارکردگی اور طویل سروس کی زندگی فراہم کرتا ہے۔
روایتی آئل سرکٹ بریکرز اور SF6 سرکٹ بریکرز کے مقابلے میں، ویکیوم سرکٹ بریکرز اہم فوائد پیش کرتے ہیں جن میں دیکھ بھال کے کم تقاضے، ماحولیاتی دوستی، اعلی آپریشنل بھروسے، اور طویل مکینیکل زندگی شامل ہیں۔
کمپیکٹ قطب ماونٹڈ ڈھانچہ بیرونی تنصیب اور ماحولیاتی حالات کے مطالبے میں طویل مدتی آپریشن کے لیے ڈیزائن کیا گیا ہے۔ اس کی مضبوط تعمیر نمی، دھول، بالائے بنفشی تابکاری، اور سنکنرن کے خلاف بہترین مزاحمت کو یقینی بناتی ہے۔
بہترین ساختی ڈیزائن اعلی موصلیت کی کارکردگی اور آپریشنل حفاظت کو برقرار رکھتے ہوئے تنصیب کی جگہ کی ضروریات کو کم کرتا ہے۔ کمپیکٹ سائز نقل و حمل اور تنصیب کے اخراجات کو بھی کم کرتا ہے۔

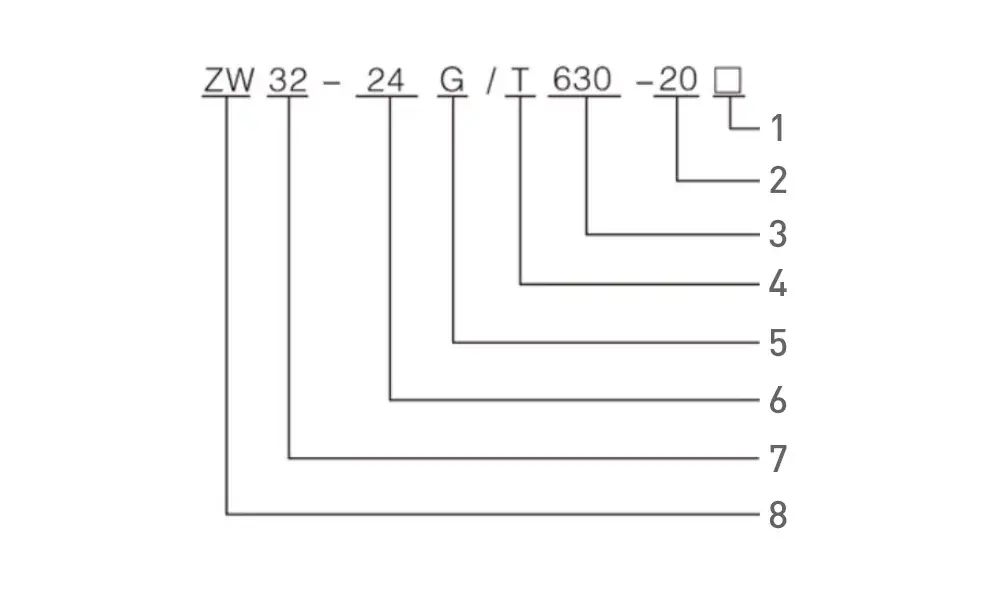

1. بجلی سے چلنے والا
2. شرح شدہ شارٹ سرکٹ بریک کرنٹ (KA)
3. شرح شدہ کرنٹ (A)
4. بہار آپریٹنگ میکانزم
5. الگ تھلگ سوئچ کے ساتھ
6. شرح شدہ وولٹیج (KV)
7. سیریل نمبر ڈیزائن کریں۔
8. آؤٹ ڈور ویکیوم سرکٹ بریکر
|
شرح شدہ وولٹیج |
24-27KV |
|
شرح شدہ تعدد |
50HZ |
|
شرح شدہ کرنٹ |
630/1250A |
|
آپریٹنگ درجہ حرارت |
-30℃-40℃ |
|
بریک کرنٹ |
20/25KA |
|
آپریٹنگ ہدایات |
دستی/برقی |
|
کرنٹ برداشت کرنا |
50/63KA |
|
اونچائی |
1500 میٹر سے زیادہ نہیں۔ |
|

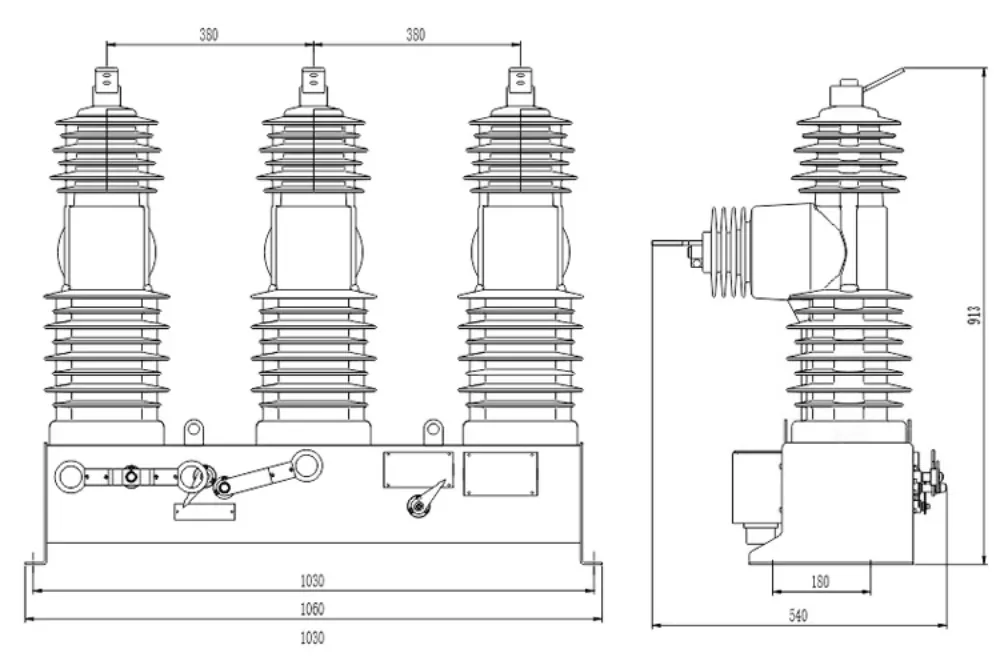

وقفہ فاصلہ |
380 ملی میٹر |
|
آپریٹنگ وولٹیج |
AC/DC22V DC24 |
اعلی درجے کی ویکیوم آرک بجھانے والی ٹیکنالوجی
ویکیوم انٹرپرٹر سوئچنگ آپریشنز کے دوران برقی قوسوں کو تیزی سے بجھا دیتا ہے، جس سے حفاظت میں نمایاں بہتری آتی ہے اور رابطے کے لباس کو کم کیا جاتا ہے۔ یہ ٹیکنالوجی بہترین ڈائی الیکٹرک طاقت اور پروڈکٹ کے پورے لائف سائیکل کے دوران قابل اعتماد رکاوٹ کی کارکردگی فراہم کرتی ہے۔
ہائی شارٹ سرکٹ توڑنے کی صلاحیت
25kA تک کی شرح شدہ شارٹ سرکٹ بریکنگ کرنٹ کے ساتھ، بریکر فالٹس کو مؤثر طریقے سے الگ کر سکتا ہے اور قیمتی برقی آلات کو موجودہ غیر معمولی حالات سے ہونے والے نقصان سے بچا سکتا ہے۔
بہترین آؤٹ ڈور ماحولیاتی موافقت
ہاؤسنگ اعلی معیار کے سٹینلیس سٹیل یا ڈیکرومیٹ لیپت سٹیل سے تیار کی گئی ہے اور UV مزاحم کوٹنگز کے ساتھ تیار کی گئی ہے۔ یہ سنکنرن، نمک کے سپرے، نمی، دھول اور سخت موسمی حالات کے خلاف اعلیٰ تحفظ فراہم کرتا ہے۔
قابل اعتماد اسپرنگ آپریٹنگ میکانزم
موسم بہار سے چلنے والا میکانزم کم آپریٹنگ شور اور کم از کم ریباؤنڈ کے ساتھ تیزی سے افتتاحی اور اختتامی کارکردگی فراہم کرتا ہے۔ یہ مستحکم مکینیکل آپریشن اور توسیعی سروس کی زندگی کو یقینی بناتا ہے۔
کم بجلی کی کھپت
آپریٹنگ میکانزم کو 70W سے کم بیرونی طاقت کی ضرورت ہوتی ہے، جو اسے دور دراز کی تنصیبات اور بیک اپ پاور سسٹم کے ساتھ آسان انضمام کے لیے موزوں بناتی ہے۔
24kV بیرونی ویکیوم سرکٹ بریکر بڑے پیمانے پر استعمال کیا جاتا ہے:
1. اعلی طاقت کی دیوار
دیوار سٹینلیس سٹیل یا خصوصی طور پر علاج شدہ سٹیل پلیٹ کی تعمیر کو اپناتا ہے۔ سنکنرن مخالف اعلی درجے کا علاج ماحولیاتی عمر بڑھنے اور کیمیائی نمائش کے خلاف مزاحمت کو نمایاں طور پر بہتر بناتا ہے۔
2. سلیکون ربڑ کی موصلیت کا قطب
اے پی جی موصل قطب اعلی کارکردگی والے سلیکون ربڑ سے لپٹا ہوا ہے، جو شاندار موصلیت کی خصوصیات، اینٹی کنڈینسیشن کی صلاحیت، اور طویل مدتی وشوسنییتا فراہم کرتا ہے۔
3. ویکیوم انٹرپرٹر یونٹ
ویکیوم انٹرپرٹر بنیادی سوئچنگ جزو کے طور پر کام کرتا ہے اور کم سے کم دیکھ بھال کی ضروریات کے ساتھ قابل اعتماد موجودہ رکاوٹ کو یقینی بناتا ہے۔
4. ذہین کنٹرول مطابقت
اختیاری ذہین کنٹرولرز کو ریموٹ مانیٹرنگ، فالٹ ڈیٹیکشن، ریموٹ سوئچنگ، اور SCADA سسٹم کمیونیکیشن کے لیے مربوط کیا جا سکتا ہے۔
بہترین کارکردگی کے لیے، 24kV قطب پر نصب سرکٹ بریکر کو درج ذیل شرائط کے تحت نصب کیا جانا چاہیے:
24kV پول ماؤنٹڈ ہائی وولٹیج سرکٹ بریکر کا بنیادی کام کیا ہے؟
اس کا استعمال لوڈ کرنٹ کو سوئچ کرنے، اوورلوڈ کرنٹ کو روکنے اور درمیانے وولٹیج پاور ڈسٹری بیوشن سسٹم میں شارٹ سرکٹ کی خرابیوں کو الگ کرنے کے لیے کیا جاتا ہے۔
کیا سرکٹ بریکر کو دور سے کنٹرول کیا جا سکتا ہے؟
جی ہاں اختیاری ذہین کنٹرول یونٹس ریموٹ آپریشن، نگرانی، غلطی کی تشخیص، اور SCADA مواصلات کی حمایت کر سکتے ہیں.
کیا یہ سرکٹ بریکر سولر اور ونڈ پاور پروجیکٹس کے لیے موزوں ہے؟
جی ہاں یہ قابل تجدید توانائی کے پاور پلانٹس میں وسیع پیمانے پر استعمال ہوتا ہے، بشمول سولر فوٹو وولٹک فارمز، ونڈ فارمز، اور توانائی ذخیرہ کرنے کے منصوبے۔
SF6 سرکٹ بریکرز پر ویکیوم سرکٹ بریکر کے کیا فوائد ہیں؟
ویکیوم سرکٹ بریکر ماحول دوست ہوتے ہیں، کم دیکھ بھال کی ضرورت ہوتی ہے، طویل سروس لائف رکھتے ہیں، اور SF6 گیس ہینڈلنگ کی ضرورت کو ختم کرتے ہیں۔
کیا آپ OEM اور اپنی مرضی کے مطابق وضاحتیں کی حمایت کرتے ہیں؟
جی ہاں ہم پروجیکٹ کی ضروریات کے مطابق اپنی مرضی کے مطابق کنفیگریشنز، آپریٹنگ میکانزم، ذہین کنٹرولرز، اور برانڈنگ خدمات فراہم کر سکتے ہیں۔
